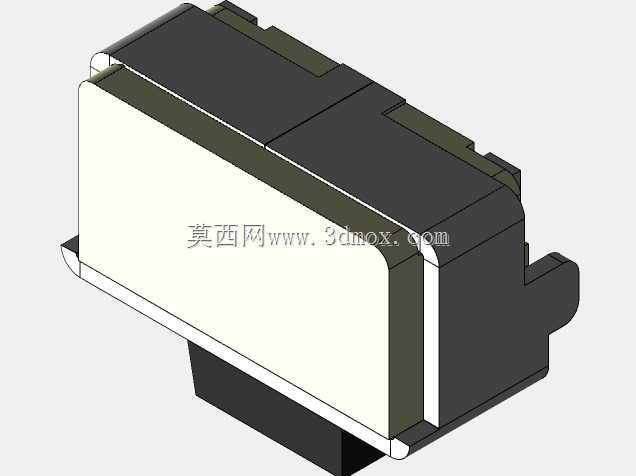

贴片式触觉按键开关三维结构

　　做消费电子结构设计这么多年，贴片式触觉开关是手持设备内部最常见的交互触发部件，这次拆解重构的这款侧贴触觉开关，最早是在功能机侧键、便携数码设备的功能触发位大量应用，现在很多小型工控手持终端、穿戴设备的侧部触发键也会选用同结构的元件。很多刚入行的结构工程师选这类开关的时候，只会看标称的行程和触发力，往往忽略安装边界的干涉问题，实际做堆叠的时候，这类侧贴开关的本体突出PCB的高度、焊盘的外延尺寸、按键触发方向的预留间隙，每一个尺寸没卡准，量产的时候都会出装配卡滞、触发失效的问题。

　　这款开关的结构逻辑很成熟，本体采用阻燃耐高温的工程塑料塑封成型，内部的弹片采用高弹性不锈钢冲压而成，触发面做了弧形过渡处理，和设备侧的硅胶按键或者塑胶按键配合的时候，不会出现硬接触的异响，也能保证按压力度的均匀传导。从安装方式来看，它属于表面贴装元件，焊盘设计在本体底部的两侧，过回流焊的时候不需要额外开插件孔，能大幅节省PCB的布线空间，这也是为什么早年直板功能机的侧键都偏爱这类结构——在手机厚度只有十几毫米的年代，每0.1毫米的堆叠空间都要抠，侧贴开关不需要在PCB背面预留插件引脚的避让空间，能给电池、主板元件腾出更多位置。

　　实际选型应用的时候，首先要确认触发方向的安装边界，这款开关的触发方向是垂直于侧贴安装面，设计按键悬臂的时候，要保证按键的按压中心点和开关触发凸点的中心重合，偏移量不能超过0.3毫米，不然长期按压会出现弹片偏磨，导致触发手感变差甚至失效。其次要注意开关本体和周边结构件的间隙，开关塑封本体的顶部和设备中框的内壁要预留至少0.2毫米的间隙，避免注塑件的成型公差导致开关被顶住，出现误触发的问题。焊盘设计的时候，要在开关的两个焊接引脚之间预留阻焊层，避免回流焊的时候锡膏连锡导致开关短路，很多小厂做的板子焊盘开得过大，过炉之后锡爬到开关的塑封缝隙里，直接把内部弹点卡死，按键按下去弹不回来，这类问题在试产阶段非常常见。

　　从功能特性来说，这类触觉开关的触发行程一般在0.2到0.35毫米之间，触发力在1.5牛到3牛之间，这款的手感属于偏清脆的类型，按压到位会有清晰的段落反馈，适合做电源键、音量键这类需要明确触发反馈的按键。内部的接触点采用镀金处理，在常规的温湿度环境下接触电阻能稳定在50毫欧以内，长期使用不会出现接触不良的问题，就算是在手持设备容易遇到的汗液侵蚀场景，镀金层也能起到很好的防氧化作用，保证按键的使用寿命能达到十万次以上的按压要求。

　　建模的时候要特别注意几个容易出错的细节：一是开关底部的定位柱，很多PCB上会开对应的定位孔，建模的时候定位柱的尺寸要比标称尺寸小0.05毫米，留出贴装的公差余量，不然SMT贴装的时候吸嘴把开关放下去会出现顶高的问题，导致焊接虚焊。二是触发凸点的高度，这个尺寸直接影响按键的按压手感，凸点过高会导致按键预压太大，手感偏硬，凸点过低会导致按键按到底都触发不了，建模的时候要结合选用的按键壁厚、硅胶按键的硬度来匹配凸点的突出量，一般塑胶硬按键的话，凸点突出量在0.3毫米左右比较合适，如果是带硅胶垫的软按键，凸点突出量可以做到0.4毫米，抵消硅胶的压缩变形量。三是开关本体的脱模斜度，塑封件的侧壁一般会有0.5度左右的脱模斜度，建模的时候如果做成直壁，和中框的配合间隙就会算错，装配的时候会出现开关卡歪的问题。

　　在实际的设备装配场景里，这类开关都是通过SMT设备自动贴装到PCB上，所以建模的时候还要考虑吸嘴吸附的平面，开关顶部的平面平整度要满足贴装要求，不能有凸起的结构，不然吸嘴吸的时候会漏气，导致贴装偏移。很多工程师在做结构设计的时候，会在开关上方的中框上做加强筋，要是加强筋压到了开关的吸附平面位置，就算贴装没问题，后续装配中框的时候也会压到开关本体，导致开关长期处于受力状态，提前失效。另外还要注意ESD防护的设计，这类侧键开关一般靠近设备的外壳缝隙，静电很容易通过按键缝隙打到开关上，建模的时候要在开关周边的PCB上露铜做接地处理，和中框的导电层连通，把静电导走，避免静电打坏主板上的芯片。

　　很多人觉得这类小开关结构简单，随便画个方块代替就行，真到量产的时候才发现，越是这种小元件，尺寸细节越影响整机的装配良率和使用体验。之前做一款手持扫码枪的时候，一开始选用的同类开关没注意焊盘的外延尺寸，PCB布线的时候把走线布到了焊盘旁边，过炉之后锡流过去把走线割断，导致整批板子返工，后来重新调整焊盘尺寸，把走线往内挪了0.4毫米才解决问题。还有一次做穿戴设备的侧键，一开始开关的触发方向留的间隙不够，用户戴在手上手腕挤压到按键的时候，会出现误触发关机的问题，后来把开关往内移了0.2毫米，调整了按键的悬臂长度，才解决了误触的问题。这类小元件的三维建模，核心不是把外观画得像，而是把所有和装配、干涉、工艺相关的细节都还原准确，这样后续做堆叠、干涉检查、公差分析的时候，才能真正起到指导生产的作用，不然建出来的模型只是个外观样子，到了试产阶段全是问题，反而耽误项目进度。
