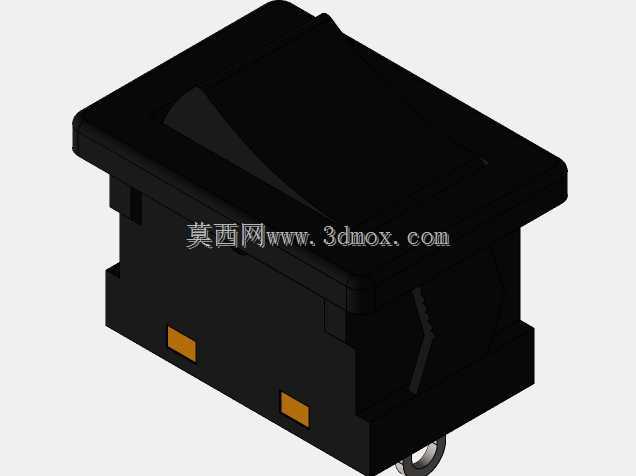

嵌入式翘板型船型电源开关结构

　　这款翘板式开关是低压电气控制回路里极为常见的通断执行部件，日常在各类民用电器、小型工业控制终端、测试仪器面板、机柜操作面、小型机电设备的供电控制端都能见到它的身影，主要承担单回路电源通断、小功率负载直接启停的控制功能，相比旋钮式、按压式开关，翘板结构的操作辨识度更高，用户通过翘板的倾斜角度就能直观判断回路通断状态，不需要额外增设状态指示灯也能完成状态识别，在低成本、高可靠性要求的控制场景里适配性极强。从结构设计逻辑来看，这款开关采用嵌入式卡装的安装思路，主体外壳为一体式绝缘塑壳结构，顶部的翘板操作面做了微弧倾斜处理，操作时的按压行程控制在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞涩，

　　翘板与壳体的配合间隙做了均匀控制，既保证操作时的活动余量，也能避免日常使用中灰尘、飞溅液体进入开关内部造成触点接触不良。壳体两侧预留了弹性卡接结构，安装时不需要额外加装固定螺丝，只需要在安装面板上开出对应尺寸的矩形安装孔，将开关整体推入安装孔即可依靠两侧的弹性卡爪完成固定，这种安装方式大幅提升了面板组装的效率，也减少了面板上的螺丝开孔，让操作面的整洁度更好。开关底部的接线端采用了快接式插片结构，接线时不需要螺丝压接，直接将对应规格的插簧端子压接在导线上后插入接线端即可完成接线，这种接线方式适合批量组装的生产线作业，也能避免螺丝压接时出现的导线压接不牢、螺丝滑牙等常见问题，插片的位置做了防呆设计，

　　不同回路的插片间距符合电气安全间隙要求，避免接线后出现极间短路的风险。从安装边界尺寸来看，这款开关的面板安装边尺寸略大于壳体嵌入部分，推入安装孔后面板边能够完全覆盖安装孔的裁切边缘，遮盖面板开孔的毛刺与尺寸误差，对面板加工的精度容忍度较高，嵌入部分的深度控制在常规面板的厚度适配范围内，不会因为嵌入深度过深导致面板后方的布线空间被过度占用，也不会因为深度过浅导致卡接结构无法完全卡牢。开关内部的触点采用了银合金触点材质，能够承受常规小功率负载的通断冲击，翘板的操作力经过调校，按动时的反馈清晰，不会出现操作虚位，长期反复操作后也不会出现翘板松动、卡滞的问题。在实际选型应用中，这类开关常被用在桌面型测试仪器的电源总控、

　　小型机电设备的操作面板、民用小家电的供电控制、配电箱内的辅助回路控制等场景，因为其结构简单、可靠性高、安装便捷、成本可控的特点，成为低压控制回路里应用范围极广的基础元件，建模时对壳体的拔模角度、卡爪的弹性变形量、翘板的转动配合间隙都做了精准还原，能够直接用于面板开孔设计、装配干涉校验、整机布线模拟等设计环节，帮助结构设计人员在整机设计阶段就完成开关的布局校核，避免后期打样时出现安装尺寸不匹配、操作干涉、布线空间不足等问题。
