直插式四脚轻触按键结构三维设计

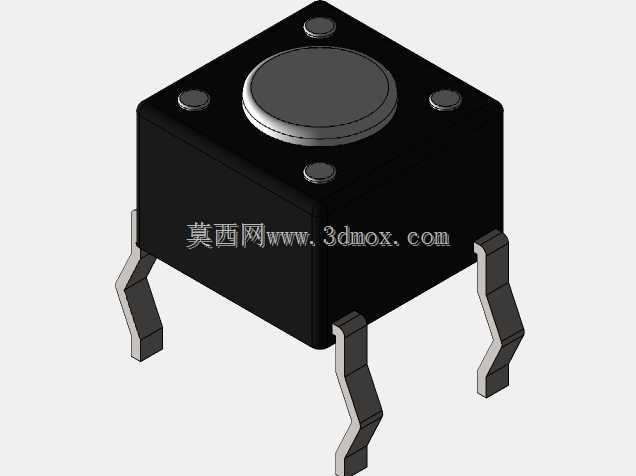

　　做消费电子、工控板卡结构设计的工程师，对这类四脚直插轻触按键肯定不陌生，这次拆解建模的这款按键，是板载人机交互环节最常用的输入元件之一，日常做PCB布局、外壳按键对位的时候，经常需要精准的三维模型来核对装配间隙，避免后期开模或者打样出现按键卡滞、按触无响应的问题。先从实际应用场景说，这类按键几乎覆盖了所有带板载按键输入的设备：小到蓝牙耳机的功能按键、路由器的复位键、儿童玩具的触发键，大到工控面板的功能输入键、家电控制板的操作键、测量仪器的设置按键，只要是需要瞬时触发通断信号的板载交互位置，都能见到它的身影，相比贴片轻触开关，这种四脚直插的版本焊接强度更高，抗按压侧向力的能力更强，在需要频繁按压、或者使用场景存在一定振动的设备上，适配性更好。从功能特性来看，这款属于常开式瞬时接触开关，常态下内部触点处于断开状态，当顶部的圆形按帽受到垂直向下的按压力达到动作阈值时，内部弹片发生形变，让四个引脚中两两连通的触点组完成导通，输出电平触发信号；撤去按压力后，弹片依靠自身弹性复位，触点重新断开，信号随即切断，整个动作行程通常在0.2-0.5mm区间，按压力度根据内部弹片选型不同，覆盖100gf到300gf的常用区间，能适配不同设备的按压手感需求。做这款模型的建模思路，完全是按照实物逆向测绘的逻辑来的：首先拆分整个零件的装配层级，最外层是黑色的耐高温PBT基座，基座四个角预留了引脚穿出的定位槽，顶部嵌入圆形的PA66按帽，按帽和基座之间预留了0.1mm的活动间隙，

　　保证按压过程中不会出现卡涩；基座内部的空间是留给金属弹片和接触引脚的，四个引脚采用镀锡铜材质，从基座底部穿出后做90度弯折，形成直插式的焊脚，焊脚的宽度、厚度以及引脚间距严格按照6*6mm轻触开关的通用标准来做，引脚中心距正好是6mm，适配市面上绝大多数通用PCB封装，做板卡布局的时候不需要额外修改封装尺寸，直接调用就能匹配。说到外形尺寸和安装边界，这款按键的主体基座是标准6mm见方的立方体，基座高度包含按帽的总高度根据选型不同有多种规格，这次建模的版本总高为5mm，其中按帽高出基座顶面1.5mm，四个焊脚向外弯折后，每个焊脚的末端距离基座侧面的水平距离为1.8mm，焊脚的直径为0.5mm，对应PCB上需要开0.7mm的焊盘孔，焊盘孔中心距离基座侧边的距离为2mm，正好匹配标准2.54mm网格的PCB布局。在做装配校核的时候需要特别注意几个边界：首先是按键上方的外壳开孔，开孔直径要比按帽直径大0.3-0.5mm，开孔边缘和按帽的同轴度公差要控制在0.2mm以内，否则按压的时候按帽会蹭到外壳内壁，导致按压卡滞或者无法复位；其次是按键焊接到PCB上之后，基座底面和PCB板面的间隙要控制在0.1mm以内，避免焊接后按键歪斜，导致按压力度不均；另外，四个焊脚的焊接长度要控制在1.2-1.5mm，过长的焊脚穿出PCB背面后可能会和其他元件干涉，过短则会导致焊接强度不足，频繁按压后出现引脚脱焊的问题。建模过程中还特意还原了基座顶面四个角的热熔固定点，

　　这四个小凸点是生产时把基座上盖和底座热熔固定的位置，虽然不影响装配，但是在做干涉检查的时候，如果上方的外壳筋位正好压在这几个凸点上，会导致按键被顶起，出现按不动或者常通的问题，所以模型里把这几个小特征也做了出来，方便结构工程师在做外壳设计的时候提前避让。还有按帽的顶部做了细微的圆弧过渡，这个细节很多简化模型都会忽略，实际上这个圆弧一方面是提升按压的手感，避免棱角硌手，另一方面在做外壳按键的导光柱或者按键帽搭配的时候，这个圆弧面能保证受力均匀，不会出现偏位卡滞。从选型适配的角度说，这类四脚直插轻触开关的额定电流通常在50mA/12V DC，完全满足信号级的通断需求，不能用在功率回路里，这点在做电路设计的时候就要明确，结构建模的时候虽然不需要体现电气参数，但是模型的尺寸精度直接决定了硬件工程师做PCB布局的准确性，比如引脚的位置如果偏差0.2mm，就可能导致波峰焊的时候引脚无法顺利插入焊盘，造成生产不良。另外，这款按键的耐温特性是按照回流焊、波峰焊的温度曲线设计的，基座材质可以承受260℃的峰值焊接温度持续10秒，不会出现基座融化变形的问题，所以在建模的时候基座的壁厚做了0.8mm，这个厚度既可以保证焊接时的结构强度，又不会因为壁厚过大导致成型缩水。很多工程师在做设计的时候喜欢用简化的方块模型代替轻触开关，等到打样的时候才发现按键高度不对、引脚位置偏了、或者外壳和按键干涉，反复修改PCB和外壳结构，浪费打样成本和项目周期，

　　精准的三维模型就是为了在设计阶段就把这些潜在的干涉问题、尺寸匹配问题全部排查掉，比如按键按下去之后的行程是0.3mm，那么外壳按键和轻触开关按帽之间的预留间隙就要控制在0.1-0.2mm，间隙太大了会出现按键空程，手感松散，间隙太小了会出现外壳按键压在轻触开关上，导致开关常通，这些尺寸的校核都需要精准的模型来配合完成。还有一个容易被忽略的细节，就是四个引脚的定义，这款按键的四个引脚是两两连通的，也就是对角的两个引脚是同一个电极，建模的时候虽然不需要做内部电路的连通，但是引脚的位置和标准封装一致，硬件工程师在做布线的时候可以直接按照标准引脚定义来走线，不需要额外核对引脚位置。在做整机装配的时候，这类按键通常是在PCB焊接完成之后，和其他板载元件一起过波峰焊，不需要额外的固定结构，依靠四个焊脚就可以把按键牢牢固定在PCB上，相比需要卡扣固定的贴片按键，生产装配的工序更简单，可靠性也更高，尤其是在一些需要长期频繁按压的场景，比如工业设备的操作按键，每天可能要被按压上百次，直插引脚的抗疲劳强度比贴片引脚高很多，不容易出现引脚断裂的问题。
