日式纸芝居便携展示收纳箱体结构

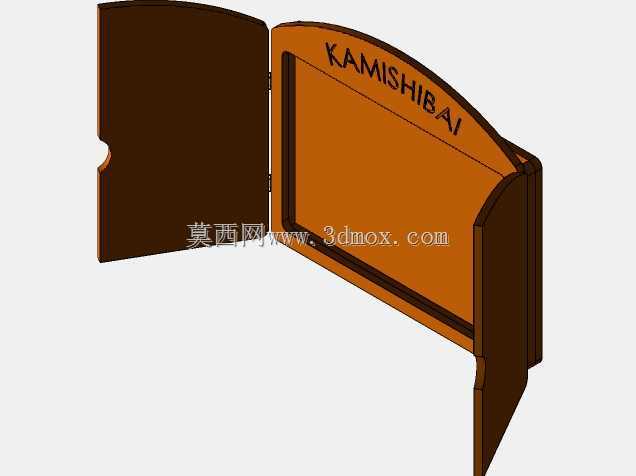

　　做这个结构的三维建模时，最先要考虑的是实际使用场景里的开合逻辑——这类箱体多用于街头展演、幼儿教学场景的画面展示，日常需要频繁开合更换展示卡片，所以铰链的位置不能选常规的侧边居中安装，要贴合木质板材的拼接特性，把合页内嵌在两块立板的拼接端面，避免开合时外凸的五金件刮蹭展示画片，也能让箱体闭合时侧边完全齐平，没有突出的磕碰风险。

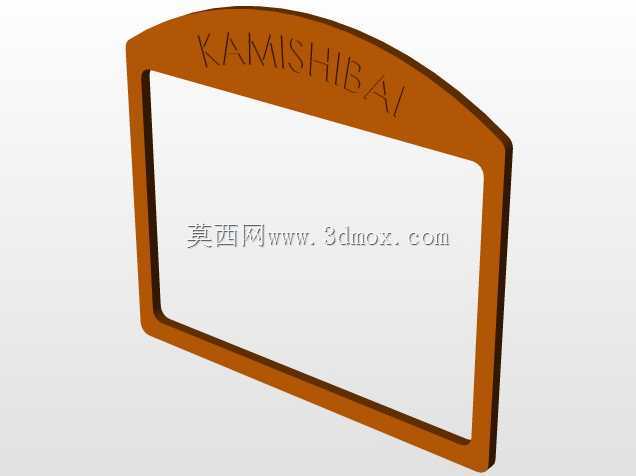

　　从功能特性上拆解，这个箱体分为两个核心功能区：一侧是闭合时的收纳腔，用来存放成套的展示画卡，内侧做了半圆弧的抠手缺口，不用额外加装外凸拉手，单手就能抠开侧门，取放画片的时候不会被边框卡边，收纳腔的内空尺寸要比标准A4幅面的画卡单边留3mm余量，避免画纸因为温湿度变形卡滞在腔体内；另一侧是展示面，正面做了上沿的弧形收边，既可以在展演时遮挡顶部的画片插缝，避免观众看到内部叠放的画片边缘，也能让箱体正面的视觉重心更集中，弧形边的曲率不能太大，否则会遮挡最上方画片的标题区域，建模时要反复核对视线角度，确保站立观看时，展示面的可视区域完全覆盖画片的有效内容区。

　　设计思路上没有采用复杂的五金连接件，全部靠板材的榫卯拼接加少量合页实现整体结构，所有板材的厚度统一选用12mm的多层板规格，这样在建模时可以统一做板材的切割路径，不用单独调整不同部位的板材厚度参数，降低实际加工时的材料损耗。箱体底部做了两个外伸的支撑脚，支撑脚的外伸长度要经过重心验算：当展示面插满15张画卡时，整体重心要落在两个支撑脚的支撑面范围内，避免展演时因为前方画片重量导致箱体前倾翻倒，支撑脚的底部做了1mm的倒角，避免放置时刮蹭桌面或者地面的饰面。

　　安装边界方面，箱体闭合后的整体外廓尺寸控制在宽420mm、高300mm、厚55mm的范围内，这个尺寸刚好可以放进常规的通勤双肩包侧仓，方便携带外出展演；展示面的画片插槽深度做了80mm，既能保证画片插入后不会因为轻微晃动滑落，也不会因为插槽过深导致更换画片时需要伸手掏取，插槽的缝隙宽度留1.5mm，刚好可以容纳30张铜版纸打印的画片同时叠放，满足单场展演的内容容量需求。

　　实际使用时，侧门的开合角度做了120度的限位，不需要额外加装限位装置，靠合页自身的转动角度和板材的端面干涉就能实现，打开后侧门可以自然搭在台面上，作为临时的画片暂存区，不用额外找地方放置换下的画片。箱体表面的标识区域做了下沉0.2mm的雕刻槽，实际加工时可以直接在雕刻槽内丝印文字，不用额外粘贴标识牌，避免长期使用后标识脱落。所有板材的拼接边缘都做了R1的圆角处理，没有尖锐的直角边，尤其是面向观众的展示面边框，圆角处理可以避免搬运或者展演时划伤手部，也能让整体外观更柔和，适配面向低龄群体的教学使用场景。

　　建模过程中要特别注意板材拼接处的公差配合，所有榫接位置的配合公差留0.1mm，既保证组装时可以顺利拼接，不会因为板材的加工误差导致装不上，也不会因为间隙过大出现拼接后松动晃荡的问题。箱体的背板没有做全封闭设计，而是留了10mm宽的通风缝隙，避免长期闭合存放时，腔体内的画片因为受潮发霉，通风缝隙的位置开在背板的下方，不会从正面看到内部的结构，也能保证空气流通。
