Visaton FRS 5 8欧姆全频扬声器结构设计

　　在音频设备的结构开发环节，小尺寸全频扬声器的选型与适配一直是桌面音响、嵌入式广播、小型扩声场景里绕不开的核心环节，这款8欧姆阻抗的5英寸规格全频发声单元，从结构设计到安装边界的考量，都贴合小空间音频集成的实际工程需求。从实际应用场景来看，这类单元常被用在桌面近场监听音箱、公共区域嵌入式广播终端、小型便携扩声设备、工业设备内置语音提示模块里，相比分频多单元结构，全频设计省去了分频器的相位校准环节，在小腔体内容易实现更连贯的中频段响应，刚好覆盖人声语音、常规背景音乐的主要发声频段，不需要额外搭配高音、低音单元就能满足基础扩声需求，很适合对安装空间有严格限制的集成场景。

　　从功能特性上看，8欧姆的额定阻抗适配绝大多数民用、商用音频功放的输出阻抗匹配要求，不需要额外做阻抗变换电路就能直接驱动，降低了外围电路的设计复杂度。单元的振膜采用复合纸基加阻尼涂层的结构，在保证中频段发声清晰度的同时，能抑制分割振动带来的失真，折环采用耐老化的橡胶材质，长期工作下的顺性稳定性更好，不会像泡沫折环那样在温湿度变化较大的环境里出现快速老化开裂的问题。单元背部的磁路采用屏蔽式结构设计，漏磁控制在较低水平，即使靠近CRT显示设备、磁敏感传感器安装，也不会造成明显的磁干扰，这一点在工业设备内置安装、桌面影音设备集成的场景里尤为重要，很多工业控制终端带显示屏、磁编码传感器，普通外磁式喇叭的漏磁很容易干扰周边器件的正常工作，屏蔽式磁路刚好规避了这个问题。

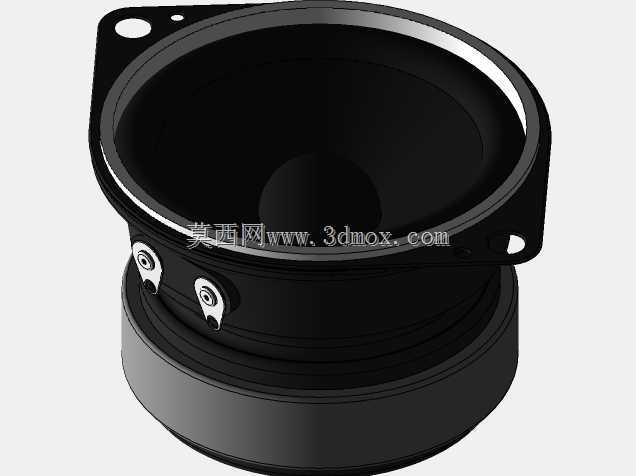

　　从设计思路层面拆解，这款单元的安装法兰采用带定位孔的一体化冲压钢结构，两个安装固定孔做了沉台设计，安装时螺丝头可以完全沉入法兰平面，不会突出安装面影响单元与安装面板的贴合度，法兰边缘的定位缺口可以在装配时快速对位，避免安装时出现单元偏转、出声孔对位不准的问题。接线端子采用带锁止结构的插片式设计，相比焊接式端子，插片结构在批量装配时效率更高，同时锁止结构可以避免设备运输、长期振动过程中出现接线脱落的问题，端子旁的极性标识做了凹凸压印处理，即使表面标识磨损，也能通过触感快速区分正负极，减少装配时的接线错误概率。

　　再看外形尺寸与安装边界，单元的整体安装开孔直径适配常规5英寸喇叭的通用开孔尺寸，法兰的外轮廓尺寸控制在安装面板的预留范围内，单元背部的磁路部分突出高度经过优化，在小型密闭音箱腔体内不会占用过多内部容积，设计箱体时只需要预留对应深度的腔体空间，就能保证单元背部的振动空间足够，不会出现磁路碰擦箱体内壁的问题。安装法兰的密封面做了平面度处理，装配时搭配一圈薄密封泡棉，就能实现单元与安装面板之间的气密性，避免声短路影响低频响应效果。在实际建模装配过程中，需要重点关注安装孔的中心距尺寸、法兰厚度、磁路部分的最大外径与突出深度，这些尺寸直接决定了安装面板的开孔大小、固定螺丝的长度选择、腔体内部的避让空间设计，如果尺寸匹配不到位，很容易出现安装后单元倾斜、密封不严、磁路与内部结构干涉的问题。另外单元的振动行程参数也需要在结构设计时纳入考量，在单元正前方预留足够的护网间隙，避免大音量工作时振膜碰擦护网产生异音。

　　从工程选型的角度来说，这类小尺寸全频单元的三维模型精度直接影响后续的装配验证效率，准确还原法兰安装孔位、接线端子位置、磁路外形轮廓，可以在设计阶段就完成虚拟装配干涉检查，不需要等到实物打样才发现安装干涉、孔位错位的问题，大幅缩短音频设备的开发周期。尤其是在做定制化嵌入式安装结构时，精准的单元模型可以直接导入装配体，配合安装面板、腔体、护网的结构做一体化设计，保证各个部件之间的配合间隙合理，既不会出现间隙过大导致的外观缝隙问题，也不会因为间隙过小导致装配困难。
