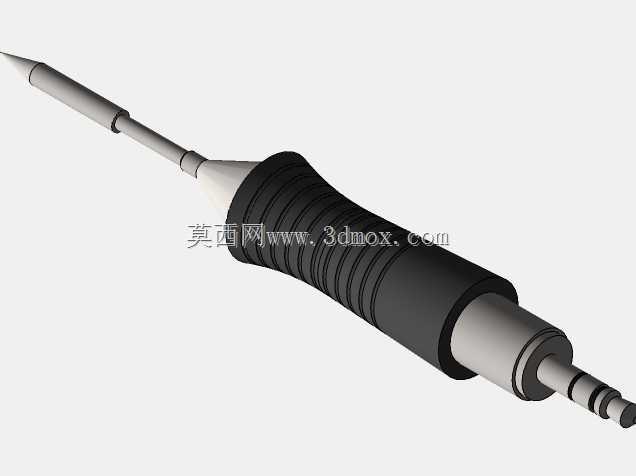

Weller RT1型SMD贴片烙铁头结构设计

　　在电子装联生产线的返修工位、小批量SMT试制工位，这类细尖型烙铁头是处理0402及以下封装阻容件、密间距引脚芯片拖焊、飞线补焊的核心耗材，很多刚接触手工焊接的工程师容易把烙铁头当成简单的金属尖，实际上从发热传导到操作握持的每一处结构，都直接影响焊接良率和长时间操作的疲劳度。这款烙铁头的尖部采用细长锥面设计，尖端直径控制在0.2mm级别，刚好能对准0.3mm间距的引脚焊盘，不会因为接触面积过大连带融化相邻焊盘造成桥接，锥面从尖端向后做了1:8的缓坡过渡，既保证尖部的强度，不会因为轻微磕碰就弯折崩尖，又能让热量从发热芯端顺畅传导到尖端，不会出现尖部温度不够、后部温度过高烫坏PCB基材的问题。握持段的防滑结构做了多道环形凹槽，

　　凹槽的深度控制在1.2mm，间距3mm，刚好匹配手指指腹的触感，戴薄款防静电手套操作时也不会打滑，握持段的外层采用耐高温隔热材质，长时间连续焊接时，握持区域的表面温度能控制在40摄氏度以内，不会出现烫手的情况，很多廉价烙铁头只做金属杆结构，连续焊接十分钟后杆体温度能升到六十度以上，操作人员必须频繁换手或者垫隔热布，严重影响返修效率。从安装边界来看，烙铁头的尾端采用标准三段式插接结构，插接段的直径公差控制在0.02mm以内，和Weller对应型号焊台的发热套筒配合时间隙极小，能减少接触热阻，提升热传导效率，插接段的长度做了限位台阶，安装时只要推到台阶位置就能保证发热芯和烙铁头的接触长度符合设计要求，不会因为插入过深顶坏发热芯，

　　也不会因为插入过浅导致热量传导不足。设计这类烙铁头的时候，首先要平衡尖部的精细度和结构强度，很多人以为尖部越细越好，但实际上过细的尖部热容量不足，碰到稍大的焊盘就会瞬间掉温，融化不了焊锡，所以尖部的内部铜芯一直延伸到距离尖端0.5mm的位置，外层的铁镀层厚度控制在0.08mm，既保证表层的耐磨度，延长烙铁头上锡后的使用寿命，又不会因为镀层过厚阻碍热量传导。在实际生产场景中，这类烙铁头主要适配小功率恒温焊台，适合消费类电子主板返修、精密传感器焊接、耳机线芯补焊这类对热输入控制要求高的作业，作业时尖部的温度稳定在350摄氏度时，融化0.6mm焊锡丝的时间不超过0.8秒，不会因为加热时间过长烧坏周边的贴片LED或者热敏元件。

　　烙铁头的整体长度控制在150mm左右，握持位置距离尖端的长度是110mm，刚好符合人手操作的最佳力臂长度，手腕自然放在工作台面上时，尖端能轻松对准PCB上的焊盘，不需要抬高手臂操作，连续作业两小时也不会出现手腕酸胀的情况。很多结构工程师在设计配套焊台的烙铁头适配结构时，容易忽略插接段的同轴度要求，这款烙铁头的整体同轴度控制在0.05mm以内，安装到焊笔上之后尖部不会出现偏摆，拖焊密间距引脚时能保持稳定的走刀轨迹，不会因为尖部晃动刮掉焊盘上的绿油。另外，烙铁头的上锡段从尖端向后延伸8mm，这个长度刚好覆盖常规贴片元件焊接时需要接触焊盘的区域，上锡段的表面做了预镀锡处理，首次使用时不需要长时间打磨上锡，减少氧化层带来的热阻问题。在返修BGA芯片周边的小元件时，细长的尖部能伸到BGA芯片底部和PCB之间的间隙里，处理掉连锡的残锡，不会碰伤BGA的底部焊球，这是普通斜口烙铁头做不到的。设计过程中还考虑了不同操作人员的握持习惯，防滑凹槽的覆盖长度是40mm，不管是捏持式握法还是握笔式握法，手指都能落在防滑区域内，不会出现握在光滑金属段打滑的问题。尾端的插接结构做了倒角导向，安装时不需要刻意对准，顺着套筒就能插到位，减少更换烙铁头的辅助时间，在生产线换型作业时，能快速更换不同规格的烙铁头适配不同的焊接需求。
