贴片式簧片接触开关结构设计

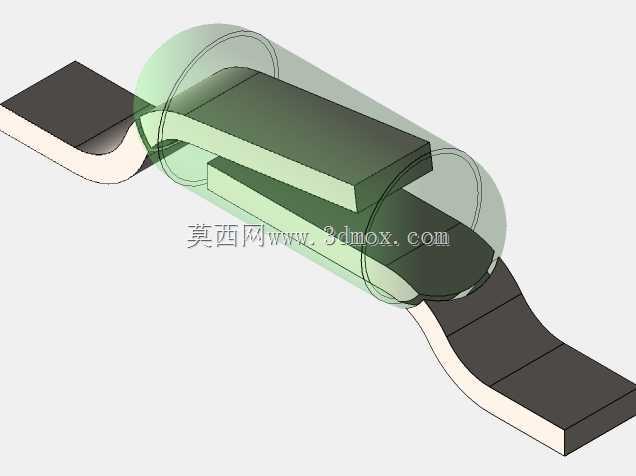

　　这类SMD簧片接触件，核心应用场景集中在消费类电子、小型工控传感模块的板载电路通断场景，常见于需要频繁触发、低接触压力的轻触触发回路，比如便携设备的开盖检测、小型限位触发、低电流信号回路的通断切换，区别于传统插件式接触件，它完全适配表面贴装工艺，能直接通过回流焊完成与PCB板的固定，不需要额外的插装工序，适配当前高密度板卡的自动化产线装配需求。从功能特性上看，该接触件依靠自身弹性金属片的形变完成接触导通，常态下两个接触臂保持预设的分离间隙，当外部施加垂直于接触区域的按压力时，上侧弹性臂向下产生可控形变，与下侧固定臂的接触区域贴合，实现回路导通，外力撤除后弹性臂依靠自身材料的回弹特性复位，回路断开，整个动作行程控制在极小范围内，

　　适配紧凑空间内的触发需求，接触区域做了圆弧过渡处理，避免长期形变过程中出现应力集中导致的金属疲劳断裂，同时接触端面的平整设计能保证接触电阻稳定，减少信号传输过程中的波动。设计过程中首先要考虑的是材料选型对应的弹性模量匹配，簧片主体采用高弹性铜合金基材，既保证足够的导电性能，又能在百万次形变循环后保持回弹精度，不会出现塑性形变导致的接触失效，外形上整体采用扁平式结构，主体接触区域的外围做了半包围的绝缘防护轮廓，避免贴装过程中相邻焊盘之间出现锡连，同时也能在使用过程中减少外界粉尘、异物对接触区域的干扰，两端的焊脚设计成与PCB焊盘完全匹配的平直结构，焊脚的长度和宽度严格按照表面贴装工艺的可制造性要求设定，保证焊锡爬升高度可控，

　　不会出现虚焊、立碑等贴装缺陷。安装边界方面，该接触件整体贴装占用的PCB面积极小，高度方向不超过常规贴片元件的最高尺寸，不需要在板卡上预留额外的操作空间，周边只需要留出0.3mm以上的安全间隙即可，避免与周边元件产生干涉，触发方向垂直于PCB板面，触发压力控制在常规轻触开关的压力区间，不需要过大的按压力就能完成触发，适配小型设备的轻触发需求。结构上的弯折弧度经过反复迭代，弯折处的圆角半径严格匹配材料的最小弯折半径要求，避免弯折过程中出现基材内部裂纹，影响长期使用的可靠性，两个接触臂的重叠接触长度经过计算，保证在最大允许形变行程内，接触区域始终保持足够的贴合面积，不会因为行程偏差出现接触瞬断的问题，同时接触臂的厚度经过优化，

　　在保证足够结构强度的前提下，尽可能降低整体重量，适配回流焊过程中的热形变匹配要求，避免不同材料热膨胀系数差异导致的焊盘脱落问题。在实际选型应用中，这类接触件多用于小电流信号回路，不能用于大电流的功率回路，避免接触点过热导致的弹性失效，安装过程中需要注意回流焊的温度曲线匹配，不能超过基材的耐受温度，否则会导致簧片弹性退火，失去回弹能力，接触区域的防护设计也能适配常规的波峰焊、选择性焊工艺，不需要额外的治具遮挡就能完成焊接，减少产线的装配成本。
