本田车型发动机罩固定支撑支架结构

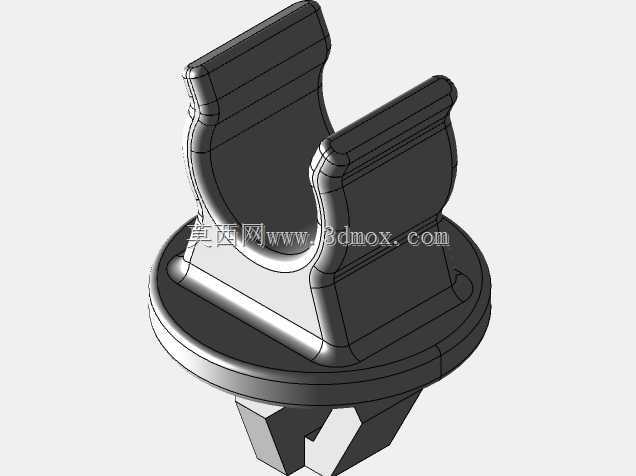

　　在乘用车前舱结构设计中，发动机罩的附属固定支撑件往往是容易被忽略但直接影响装配稳定性与NVH表现的细节部件，本次呈现的这款支撑支架，是针对本田车型前舱发动机罩的定位固定需求开发的结构件，已经过实车装配验证，能够满足量产装车的使用要求。从实际装车场景来看，该支架布置于前舱上部的发动机罩对应安装点位，主要承担发动机罩局部的定位支撑、限位固定作用，同时能够缓冲车辆行驶过程中前舱传递的小幅振动，避免发动机罩与周边覆盖件发生干涉摩擦，降低行车过程中前舱部位产生的异响概率。不同于常规的大尺寸承重支架，这类小型支撑件的设计需要严格匹配车型的安装边界，底部的卡接结构采用了六角形定位基座设计，能够直接卡入车身钣金对应的预制安装孔位，

　　无需额外焊接固定螺母，装配时仅需对准孔位按压到位即可完成基座固定，能够有效提升总装环节的装配效率，减少配套紧固件的使用数量。上部的双卡槽式支撑结构，是匹配发动机罩对应位置的加强筋结构设计的，两个平行的弧形支撑臂能够完全贴合发动机罩内侧的支撑点位，接触面做了小幅的弧度过渡处理，避免硬接触造成的应力集中，同时支撑臂的边缘做了圆角钝化处理，防止装配过程中划伤发动机罩的内侧涂层，也能避免长期使用过程中应力集中导致的支架开裂问题。设计过程中首先需要锁定的是安装位的边界尺寸，底部基座的直径需要完全匹配车身钣金安装孔的孔径，卡接爪的伸出长度要适配钣金的厚度，保证卡接到位后既不会出现松动旷量，也不会因为卡接过紧造成钣金变形。

　　上部支撑臂的高度需要严格匹配发动机罩闭合后的间隙要求，过高会导致发动机罩装配后出现局部凸起，影响前舱覆盖件的面差精度，过低则会导致支撑失效，发动机罩闭合后存在旷量，行车过程中出现振动异响。支撑臂之间的开槽宽度，是匹配发动机罩内侧对应定位凸筋的厚度设计的，开槽两侧的壁面厚度经过受力校核，能够承受发动机罩闭合时的冲击载荷，同时在长期使用过程中不会出现塑性变形。整个支架的结构采用一体化成型设计，没有额外的拼接结构，底部基座与上部支撑臂之间做了渐变的过渡圆角，能够分散应力传递路径，避免应力集中在基座与支撑臂的连接位置。从实际使用的工况来看，该支架需要承受-40℃到120℃的前舱环境温度变化，同时要耐受前舱可能出现的油污、粉尘侵蚀，

　　结构设计时规避了容易积灰积液的死角，基座与支撑臂的连接位置做了倾斜的导流面，车辆清洗或者雨天进入的积水能够顺着导流面排出，不会长期积存在支架表面造成腐蚀老化。在实车测试阶段，该支架经过了一万公里的不同路况行驶验证，包括颠簸路面、高速行驶、急加减速等多种工况，装配点位没有出现松动移位，支撑部位没有出现磨损异响，发动机罩的开合过程也没有出现干涉卡滞的问题。对于三维结构设计从业者来说，这类小型汽车支撑件的设计核心不在于复杂的曲面造型，而在于对安装边界的精准把控、对实际工况载荷的清晰认知，很多新手设计师在做这类零件时容易只关注外形的匹配，忽略卡接结构的受力角度、支撑面的接触应力、长期使用的形变余量，最终导致零件装车后出现各种各样的问题。这款支架的卡接爪角度做了15度的导向斜角设计，既能够保证装配时的顺畅导入，也能保证卡接到位后的拉拔力满足使用要求，不会因为车辆振动出现脱开的问题。支撑臂的顶部做了小幅的加厚处理，因为这个位置是直接与发动机罩接触的受力点，加厚处理能够提升局部的抗压强度，避免长期受压出现塌陷变形。整个零件的壁厚设计保持均匀，没有出现壁厚突变的位置，能够适配常见的注塑成型工艺要求，不会在生产过程中出现缩痕、气泡等成型缺陷，也能降低后续批量生产的工艺难度。
