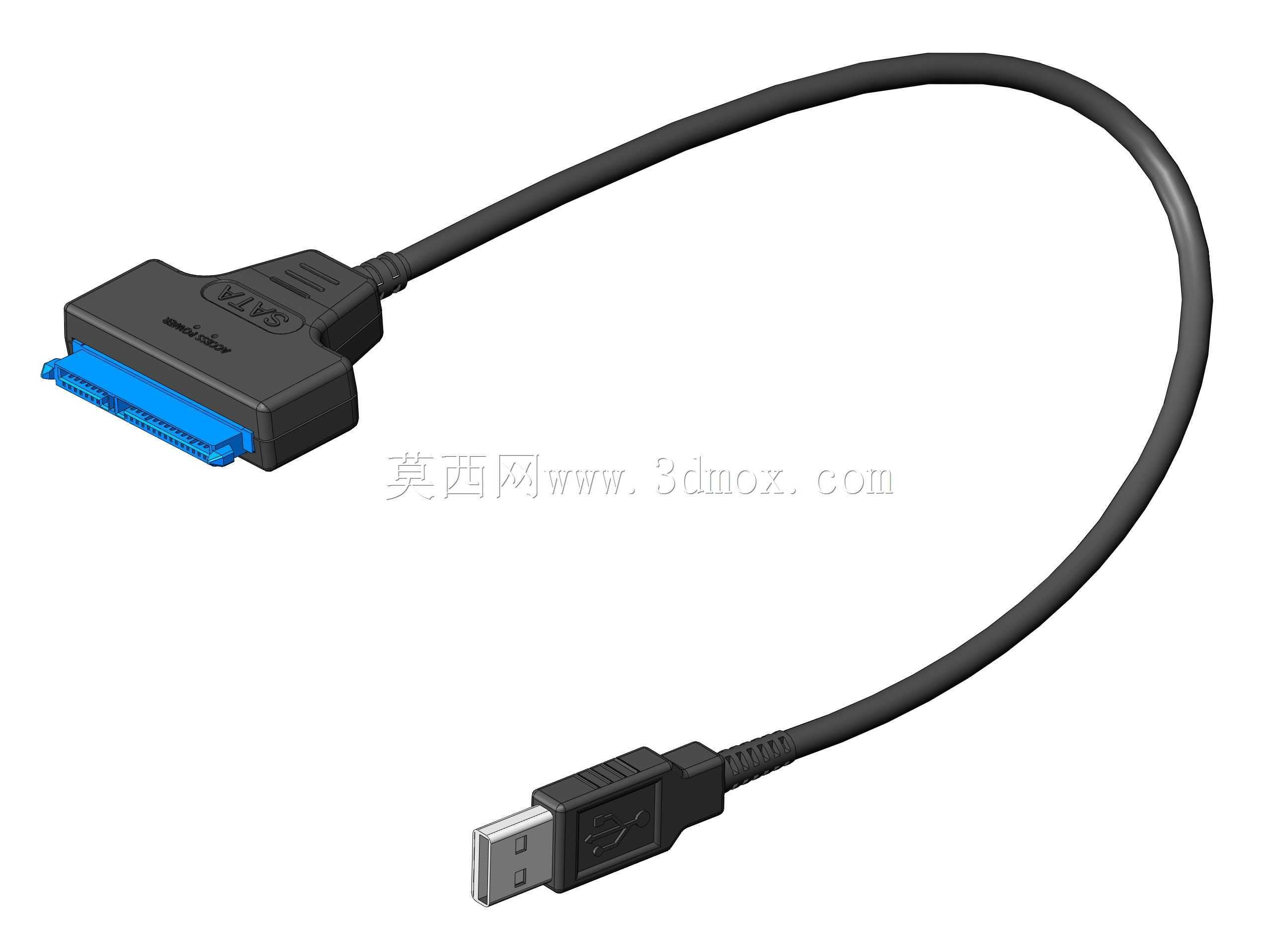

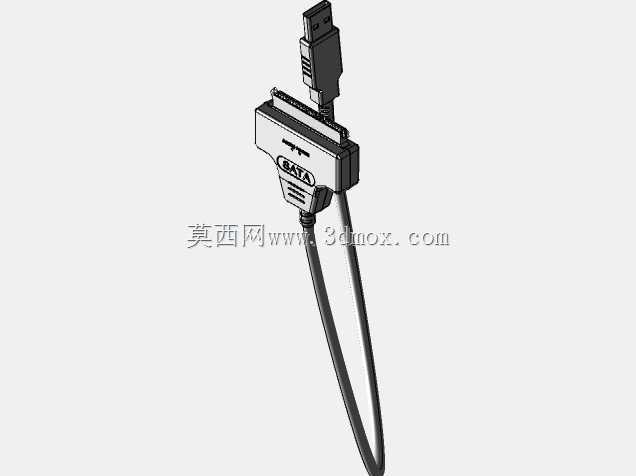

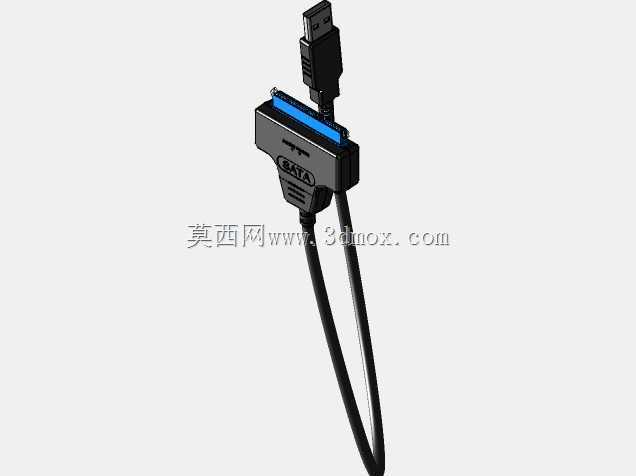

SATA3转USB3.0硬盘转接适配器结构

　　日常做PC外设、数码维修配套结构设计时，这类SATA转USB的转接配件是绕不开的常用件，很多桌面存储扩展、旧硬盘数据迁移、外置硬盘盒改装场景里，它承担的是接口协议转换+物理承载的核心作用，不是随便接几根线就能满足长期使用要求的。先从实际使用场景说，不管是个人用户把闲置的3.5寸、2.5寸SATA机械硬盘、固态硬盘改成临时外置存储，还是数码维修店批量做硬盘检测、数据拷贝，或是工控设备里需要把内置SATA存储引出到设备外部做热插拔更换，都需要这类转接件来打通存储介质和主机USB接口的链路，相比整壳的硬盘盒，这种裸板加线的结构灵活性更高，能适配不同厚度的硬盘，不需要额外匹配硬盘的安装卡位，临时使用时拆装效率更高。

　　做这个结构的建模时，首先要卡准的是两端接口的安装边界，SATA端的公头接口要严格遵循SATA协议的接口尺寸规范，金手指的相对位置、接口的插拔导向槽尺寸不能有偏差，不然插硬盘时会出现插不到位、针脚偏移顶坏硬盘接口的问题，建模时特意留了0.1mm的插拔间隙，既保证插接时的顺畅度，又不会因为间隙过大导致接触不良。USB端出线的位置做了线卡防拉结构，线材和壳体衔接的位置做了加厚的应力释放槽，实际使用中经常会出现拉扯线材的情况，这个结构能避免线材根部的线芯被扯断，延长配件的使用寿命。

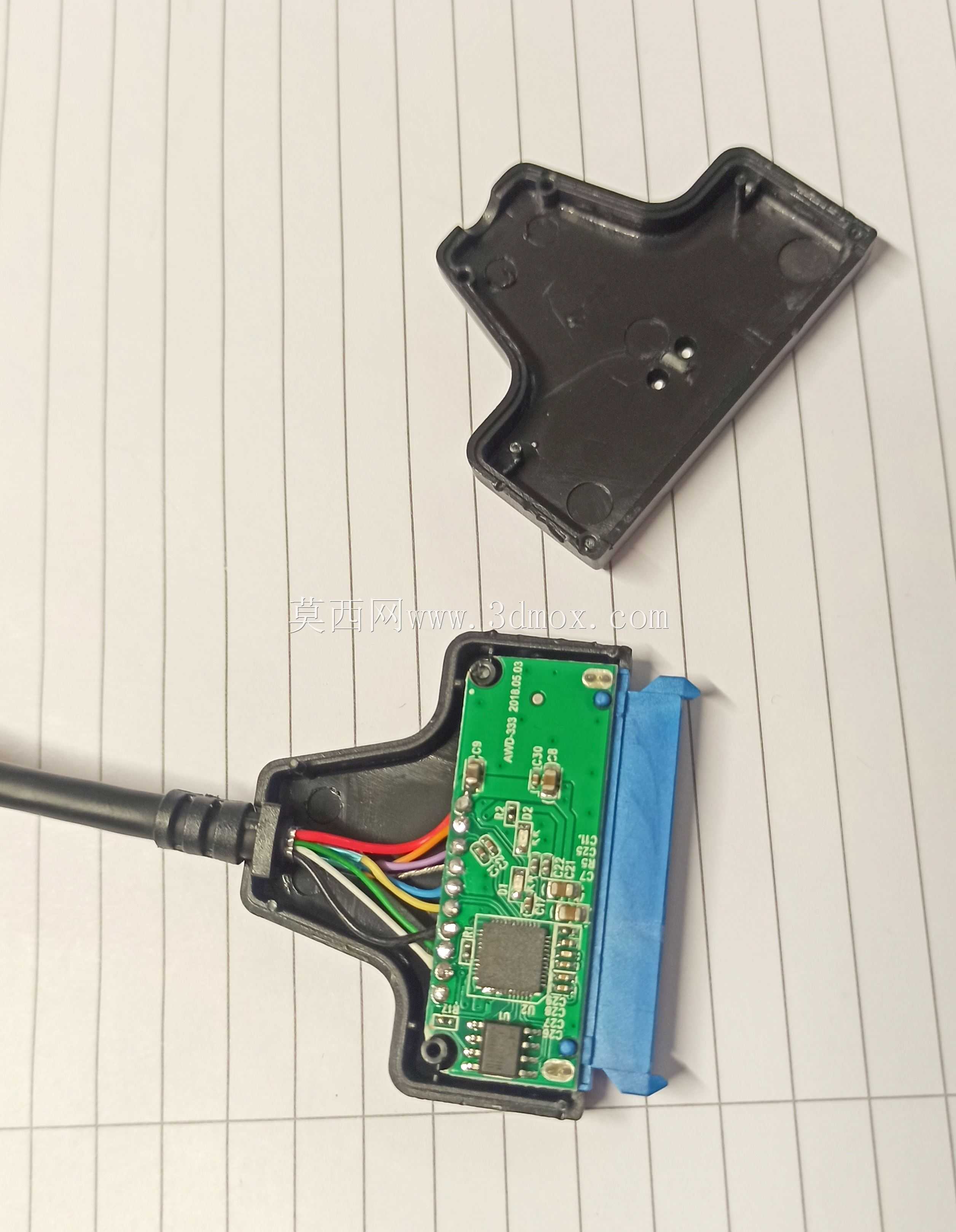

　　内部的PCB板定位是结构设计的重点，上下壳合模后，内部的定位柱要刚好卡进PCB板的预制定位孔里，不能有窜动的间隙，不然使用中受到震动时，板上的芯片、电容元件会和壳体内壁发生摩擦，长期下来可能导致元件虚焊脱落。壳体的外形做了贴合PCB轮廓的异形切边，不是规整的矩形结构，一方面是顺着SATA接口端的宽度做收窄，减少手持插拔时的硌手感，另一方面是给内部的出线端留出足够的走线空间，红黑黄绿的信号线、供电线从线卡端引出后，能顺着壳体内的走线槽平顺排布到PCB的焊盘位置，不会出现线材被上下壳压伤、线芯绝缘层破损短路的问题。

　　实际选型使用时要注意，这个结构的安装边界要匹配对应硬盘的接口位置，SATA公头伸出壳体的长度要控制在标准范围内，保证和硬盘接口插接后，壳体端面不会和硬盘的金属外壳发生干涉，尤其是部分带金属散热马甲的固态硬盘，建模时特意把SATA端的壳体边缘做了内收倒角，避让硬盘上的凸起结构。外壳选用的是常见的注塑ABS材质，壁厚控制在1.2mm，既保证足够的结构强度，插拔时不会轻易开裂，又不会因为壁厚过大导致整体外形臃肿，手持操作时的握持感更好。上壳和下壳的固定采用卡扣加超声焊的结构，壳体边缘的卡扣位置均匀分布，合壳时不需要额外打螺丝，装配效率更高，超声焊后的接缝平整，不会出现翘边、缝隙过大进灰的问题。

　　从功能特性上看，这个结构把USB3.0的高速数据传输链路和SATA3的存储链路做了物理层面的承载，板上的主控芯片位置在壳体内部预留了足够的散热空间，虽然是裸板转接结构，但壳体和PCB板之间留了0.5mm的空气层，长时间大文件传输时，主控芯片产生的热量能通过空气层传导到塑料外壳散出，不会因为积温过高导致掉盘、传输中断的问题。另外，SATA接口端的蓝色塑料导向件尺寸严格匹配标准规范，插拔时的导向角度做了15度的导入角，就算盲插也能顺利对准接口，不会把接口插歪。很多同类产品容易出现的问题是接口位置和壳体的同轴度不够，插硬盘时需要反复调整角度，建模时特意把SATA接口的定位基准和壳体的安装基准做了统一，所有定位特征都以SATA接口的中心轴线为基准，保证装配后接口和壳体的相对位置偏差控制在0.05mm以内，插拔手感顺畅。

　　做这类数码转接配件的结构设计，不能只盯着外观造型做文章，所有的结构细节都要围绕实际使用中的插拔受力、走线防护、定位精度来调整，比如线卡位置的防滑齿深度，做浅了线材容易被拉脱，做深了会压伤线芯的绝缘层，建模时反复调整了齿的深度和角度，刚好能咬住线材的外被，又不会损伤内部线芯。还有壳体边缘的圆角处理，所有外露的边缘都做了R0.8的圆角，不会有锋利的毛边割手，实际手持操作时的触感更友好。对于需要做二次开发、改装硬盘盒的结构工程师来说，这个模型的所有配合尺寸都按实际零件测绘建模完成，各个部件的装配关系清晰，能直接作为设计参考，调整壳体外形、增加固定结构就能衍生出不同形态的转接产品，不需要从零开始测绘接口尺寸，能节省不少前期设计的时间。
