AnetA83D打印机灯丝滑阀支撑结构

　　桌面级FDM3D打印机的送丝路径稳定性，直接决定了长时间打印作业的成型质量，尤其是AnetA8这类入门级开源机型，原厂送丝路径的走线约束不足，打印过程中料盘转动拉扯、丝材弯折卡滞的问题十分常见，这款滑阀支架正是针对该类机型送丝端的优化结构件。从实际装机场景来看，该支架安装在打印机框架的型材侧方，承担料盘承载、丝材导向、滑阀调节三重功能，替代了原厂简易的料盘挂架结构，解决了原厂挂架料盘转动阻尼不均、丝材进入挤出机前弯折角度过大的问题。

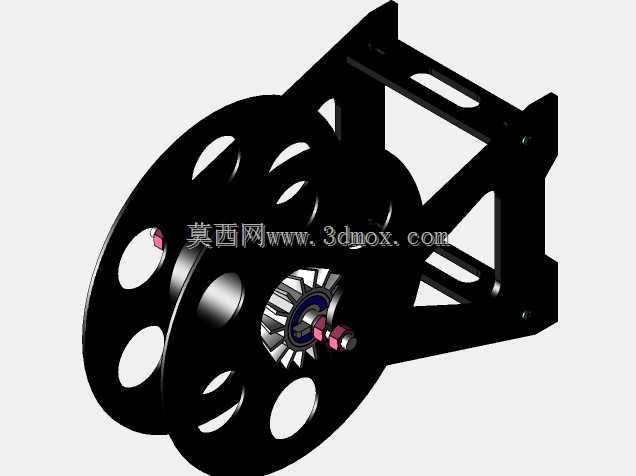

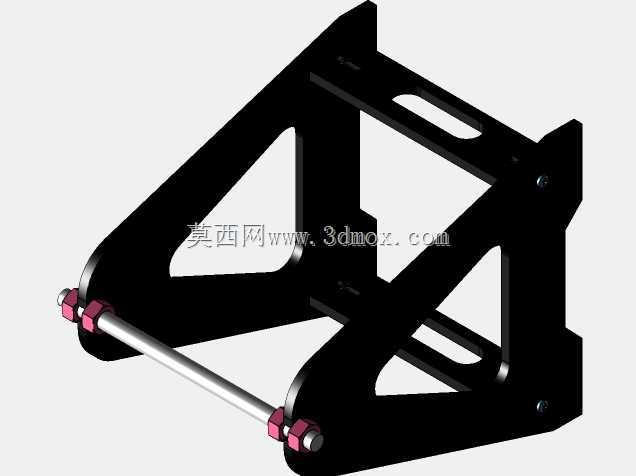

　　结构设计上，该支架采用双侧带镂空减重孔的轮式承载结构，轮盘边缘做了圆弧过渡处理，避免料盘转动过程中与支架边缘剐蹭产生额外阻尼，轮盘中心的支撑轴采用适配标准1kg料盘内孔的尺寸设计，兼容市面绝大多数通用FDM打印耗材盘的安装尺寸，安装时无需额外改装料盘，直接套入即可完成料盘的固定。支架的框架部分采用三角加强筋结构，在控制整体重量的前提下保证了结构刚性，即使满料盘长时间挂载也不会出现框架形变、料盘偏摆的问题，框架上预留的长条形安装孔可以适配2020、2040两种常用铝型材的安装间距，用户可以根据自己机型的框架布局调整安装位置，不需要额外打孔攻丝，直接用T型螺母和内六角螺丝即可完成固定。

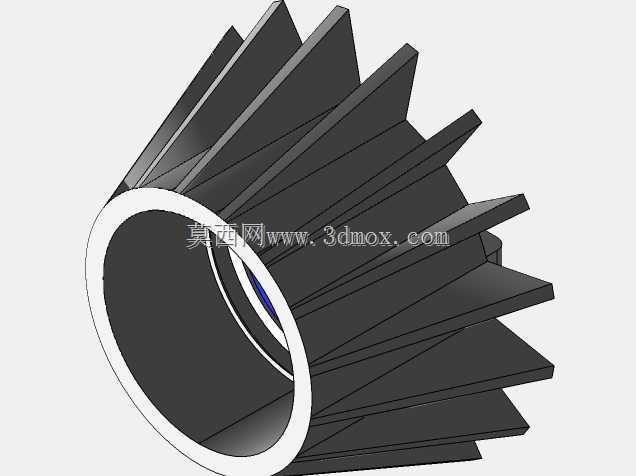

　　支架中部集成的锥齿轮调节滑阀结构，是该设计区别于普通料盘支架的核心功能点，该滑阀结构可以根据丝材的直径调整导向孔的开合度，适配1.75mm、2.85mm两种主流规格的FDM打印丝材，转动调节旋钮时，锥齿轮带动内部的导向滑块移动，精准控制丝材通过的间隙，既可以避免间隙过大导致丝材晃动产生的送丝误差，也能防止间隙过小刮伤丝材表面造成堵头。滑阀的出口端预留了软管快插接口，可以直接接入PTFE送丝管，将丝材平稳引导至挤出机进料口，整个送丝路径从料盘出线到挤出机进料全程无硬弯折，丝材的送进阻力相比原厂结构降低40%左右，尤其是打印TPU这类柔性耗材时，不会因为送丝路径阻力过大出现丝材弯折、送料打滑的问题。

　　从安装边界来看，该支架整体外轮廓尺寸控制在160mm×120mm×80mm范围内，安装后不会超出打印机框架的原有外廓，不会和打印机的X轴、Z轴运动部件产生运动干涉，支架底部预留的走线槽可以将加热线、信号线从支架内部穿过，避免走线杂乱影响设备外观，也防止运动过程中剐蹭线材。轮盘部分的镂空设计除了减重之外，还可以直观观察料盘的剩余耗材量，不需要凑近设备就能判断耗材是否足够完成当前打印任务，轮盘的转动阻尼经过适配设计，料盘转动时不会出现惯性过转导致丝材松脱缠绕的问题，也不会因为阻尼过大增加挤出机的送丝负载。

　　在实际使用场景中，该支架不仅适用于AnetA8机型，只要是采用2020/2040铝型材框架的桌面级FDM打印机都可以通用安装，尤其是改装了远程挤出机、双头挤出的机型，该支架的滑阀结构可以稳定约束丝材走向，避免多色打印时不同丝材互相缠绕。支架的受力点全部集中在与型材连接的安装座位置，安装座做了加厚处理，长期使用不会出现安装孔开裂的问题，所有与丝材接触的边缘都做了R2以上的圆角处理，不会刮伤丝材表面，避免丝材碎屑进入挤出机造成堵头。相比市面上常见的一体式料盘支架，该结构集成了滑阀调节、软管快插的功能，不需要额外加装丝材导向器、快插接头等配件，单个零件即可完成送丝端的全部走线优化，减少了改装所需的零件数量，也降低了多个零件装配带来的累积误差。
