FDM3D打印机挤出端导流冷却风道结构

　　做桌面级FDM设备结构迭代的工程师大多清楚，挤出端冷却风道的设计，直接决定了PLA、PETG这类热敏耗材的打印成型质量，尤其是打印悬空结构、小曲率曲面、薄壁特征时，冷却气流的覆盖角度、风速均匀性、出风边界控制不到位，很容易出现层间粘结错位、悬垂面拉丝、边角翘曲、细小特征坍塌的问题，很多入门级设备原厂配的简易直吹风管，往往只对着喷嘴正下方送风，不仅没法覆盖刚挤出的耗材圆周面，还容易把气流吹到加热块区域，无端增加热端的温控负载，甚至导致加热块温度波动，影响出料稳定性。

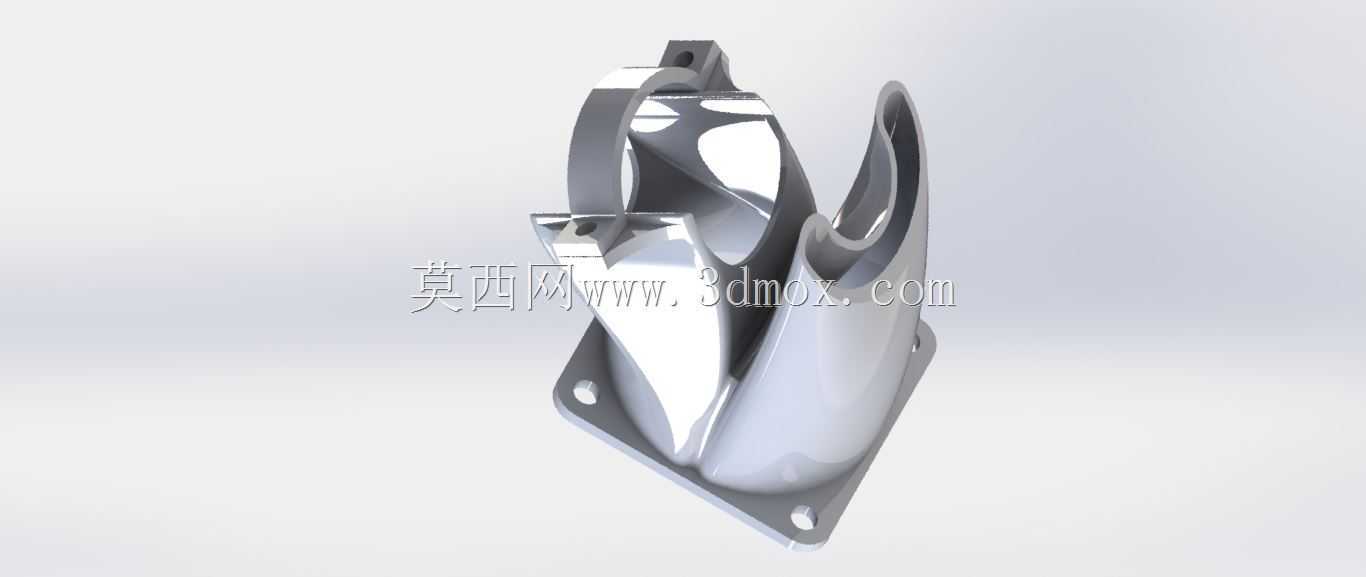

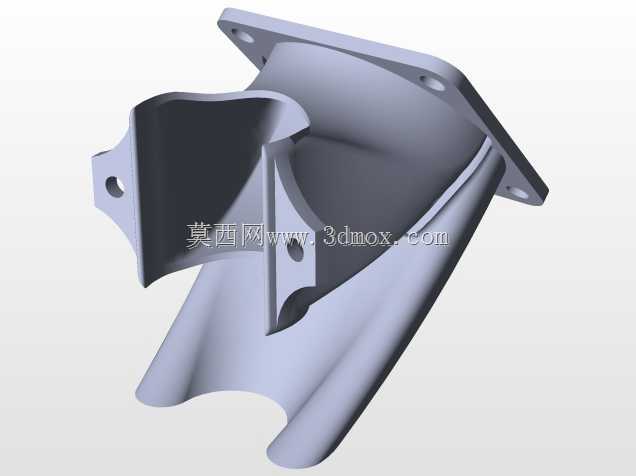

　　这款冷却风道的设计，首先从安装边界做了适配考量，底部的法兰安装边预留了三个对称布置的沉头安装孔，孔位间距匹配市面上主流的E3D V6、火山这类通用挤出热端的安装支架尺寸，安装时不需要对原有挤出头的固定结构做二次打孔改造，直接通过M3沉头螺丝就能完成固定，安装后风道内壁和热端加热块、喉管的散热片之间预留了2mm的安全间隙，既不会和热端的运动部件产生运动干涉，也能避免风道长期接触高温加热块出现形变，影响出风精度。

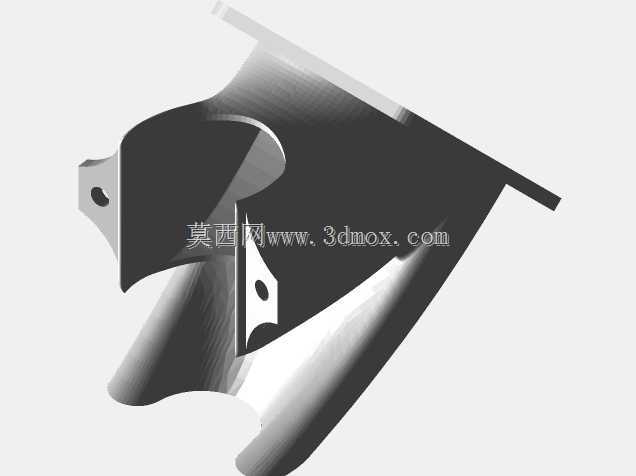

　　从气流组织的设计逻辑来看，这款风道没有采用常见的单出风口直吹结构，而是做了双曲面导流的蜗壳式流道，进风口位置适配4010规格的轴流散热风扇，风扇压入的气流进入风道腔体后，会顺着内壁的弧形导流面分成两股独立的气流，主气流顺着倾斜的导流通道导向喷嘴下方3-5mm的耗材挤出区域，这个位置刚好是耗材刚从喷嘴挤出、从熔融态向高弹态转变的区间，气流以45度斜角吹向刚挤出的丝材圆周面，不会直吹喷嘴本身导致喷嘴温降，也能保证刚挤出的丝材在0.2秒内完成冷却定型，足够支撑下一层丝材的堆叠；另一股辅助气流则顺着风道侧面的窄缝导向喉管的散热鳍片区域，辅助喉管散热，减少热量顺着喉管向上传导导致的耗材提前软化、堵头风险。

　　在实际应用场景中，这款冷却结构适配绝大多数采用远端挤出或者近端挤出的桌面级FDM3D打印机，不管是个人DIY的改装设备，还是小批量生产的桌面级商用设备，都能直接替换原有风道使用。针对高速打印场景，这款风道的流道做了等截面渐变设计，气流在流道内的压力损失比普通直吹风道低30%左右，同样的风扇转速下，出风口的风速能提升20%，在打印速度达到150mm/s以上时，依然能保证每一层挤出的丝材快速冷却，不会因为打印速度过快、丝材冷却不及时导致的层纹变粗、尺寸超差问题。

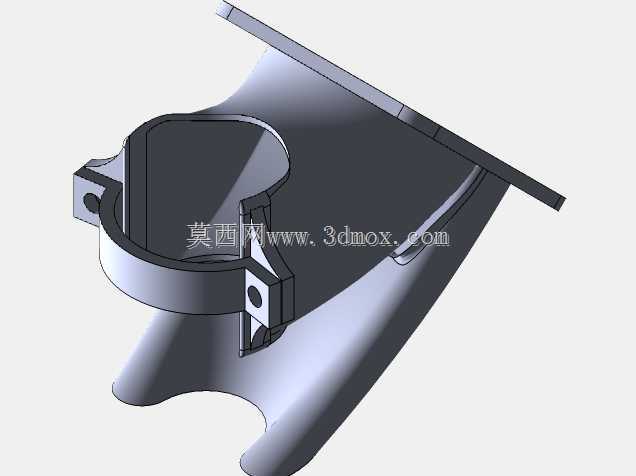

　　从外形结构的细节设计来看，风道顶部的卡扣结构做了加厚处理，和风扇安装位的贴合面预留了0.1mm的密封余量，安装风扇后不需要额外打胶就能避免气流从接缝处泄漏，保证所有风扇输出的气流都能顺着设计的流道导向目标区域；风道的外壁做了圆滑过渡处理，没有尖锐的直角凸起，在打印头做X、Y轴高速往复运动时，不会剐蹭到打印件的突出特征，也能减少运动过程中的风阻，降低打印头高速运动时的振动。另外，风道的出风唇边做了1mm的收窄设计，能让流出的气流保持更好的聚拢性，不会出现气流扩散导致的冷却范围失控，比如打印小尺寸立柱特征时，聚拢的气流只会作用在立柱的成型区域，不会把周边还未完全定型的丝材吹歪，保证细小特征的成型精度。

　　在安装适配的细节上，这款风道的整体轮廓尺寸控制在60mm45mm35mm以内，不会超出常规打印头的运动边界，安装后打印头的最大运动行程不会受到影响，不管是打印机做原点复位，还是打印到平台边缘的极限位置，风道都不会和打印机的框架、平台调平组件产生碰撞。针对不同耗材的打印需求，这款风道的出风角度是固定优化后的角度，不需要额外调整风道位置，打印PLA时满速运行风扇就能获得足够的冷却效果，打印ABS、ASA这类需要低冷却的耗材时，只需要降低风扇转速，气流依然能精准作用在需要冷却的区域，不会出现气流乱流影响热端温度稳定的问题。

　　很多工程师在设计3D打印机冷却风道时，容易陷入“风速越高越好”的误区，实际上冷却的核心是气流的精准覆盖和均匀性，这款风道在设计时通过流道内部的导流筋调整，让两个出风口的风速差控制在10%以内，不会出现一侧风速过高、一侧没有气流的情况，打印环形薄壁零件时，圆周方向的冷却速度一致，不会因为冷却不均导致零件出现椭圆变形、层间错位的问题。另外，风道的壁厚做了均匀的2mm设计，不管是采用PLA还是PETG材料打印制作这个风道零件，都不会出现打印过程中翘曲、收缩不均导致的尺寸偏差，个人用户也可以直接通过FDM打印机自行制作替换件，不需要开模生产，降低了配件的更换成本。
