带滚轮摆杆式微动终端行程检测开关

　　在自动化生产线的工位限位、小型机电设备的行程到位检测、家电产品的门体开合触发、工业控制柜的柜门状态监测这类场景里，这类带滚轮摆杆的微动终端开关是出镜率极高的检测元件，很多刚入行的结构工程师做选型时，很容易忽略这类小元件的安装边界与触发特性，最后导致装配干涉或者触发逻辑失效。从实际使用场景来看，这类开关不需要额外的供电触发逻辑，纯靠机械结构的位移推动摆杆来实现内部触点的通断，可靠性远高于很多非接触式传感器在多粉尘、轻度油污环境下的表现，比如在小型包装设备的料仓到位检测、电动推杆的行程终点硬限位、3D打印设备的归零触发位，都能看到同结构开关的应用，它的触发力度经过结构调校，不会因为被检测件的轻微剐蹭就误触发，

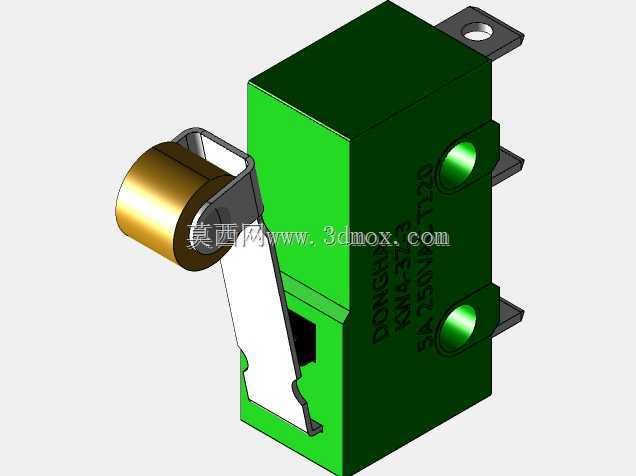

　　也不会因为触发阻力过大导致被检测件的运动卡滞。从结构设计思路来看，这款开关的主体采用绝缘阻燃的工程塑料壳体，内部是银合金触点的微动触发结构，外部伸出的摆杆末端加装了黄铜材质的滚轮，滚轮的作用是把被检测件和摆杆之间的滑动摩擦转化为滚动摩擦，长期往复触发的时候不会磨花被检测件的表面，也能降低摆杆本身的磨损速率，延长开关的整体使用寿命。壳体侧面的两个金属固定耳是安装基准位，上面的安装孔位适配标准的M3螺丝固定，安装的时候需要注意，固定耳的平面要和设备安装面完全贴合，不能有悬空或者倾斜，否则长期受振动影响会导致固定螺丝松动，开关的触发位置出现偏移。壳体背面伸出的两个插片式接线端子，是标准的6.3mm快插端子规格，接线的时候不需要焊接，

　　直接把对应规格的冷压端子插牢即可，接线完成后要预留一定的线束余量，避免设备运动过程中线束被拉扯导致端子松脱。从安装边界尺寸来看，这款开关的主体是方正的块状结构，摆杆在自然未触发状态下的伸出长度是选型时必须重点核对的参数，要确保被检测件的运动轨迹能刚好压下滚轮到触发行程的中位，不要超程压下，否则长期超程使用会导致内部弹片疲劳失效，也不要压合行程不足，导致触点无法可靠闭合出现信号丢包。很多工程师做三维建模的时候，容易忽略摆杆的摆动角度范围，在做周边结构的干涉检查时，只校验自然状态下的空间尺寸，没有模拟摆杆被完全压下时的摆杆位置，最后装配完成后摆杆压下时会碰到周边的钣金或者塑料结构，导致开关无法完全触发。

　　另外开关壳体上的两个圆形铆接点是壳体上下盖的固定结构，建模的时候不要遗漏这个特征，虽然不影响安装，但是在做整机BOM核对和装配工艺模拟的时候，这个凸起的铆接点如果和安装面的沉槽设计不匹配，会导致开关安装后出现歪斜。在实际设备调试的时候，这类开关的触发位置要预留0.2-0.5mm的预压量，确保设备运行到指定位置时能可靠触发，不要刚好在触点临界触发位置设置停止位，否则设备长期运行的振动会导致触发信号时断时续，影响设备的正常运行逻辑。和普通的无摆杆微动开关相比，带滚轮摆杆的结构不需要被检测件精准对准开关的触发按钮，只要被检测件的运动平面在滚轮的摆动覆盖范围内，就能可靠触发，对安装位置的公差容忍度更高，很适合用在一些加工精度不高、装配公差较大的小型设备上，降低生产装配的调试难度。在电气特性匹配上，这类开关的触点容量可以满足常规的低压控制回路通断需求，不需要额外加中间继电器转接，就能直接给PLC或者控制板提供到位信号，简化设备的电气回路设计。
