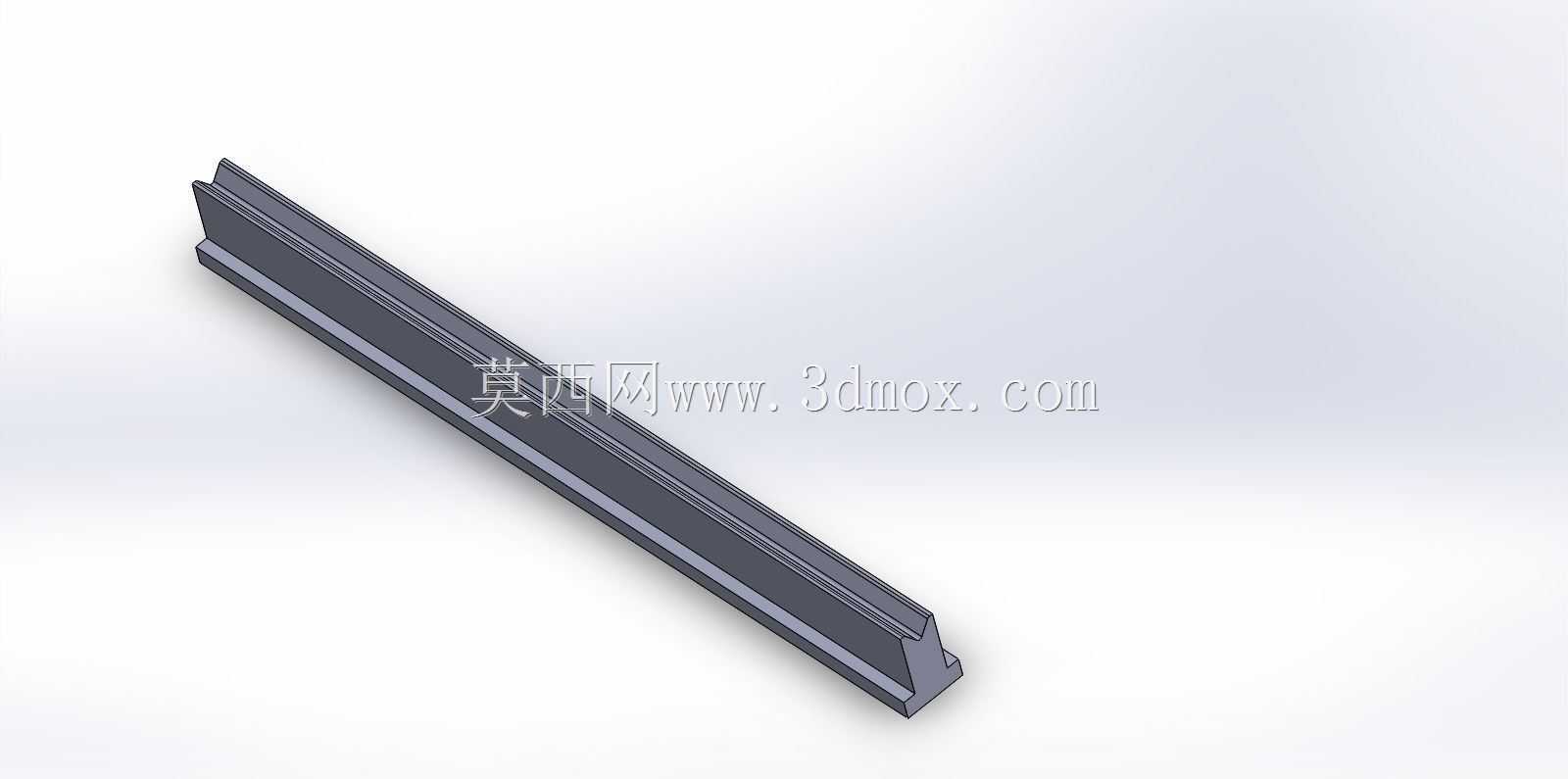

这类长条形异截面支撑导向构件,在自动化输送线、机床滑动工作台、仓储滑移货架的导向结构中应用十分广泛,日常做设备结构设计时,这类构件往往是整套滑动副的基础承载件,设计阶段需要优先敲定其截面参数与安装边界,才能后续匹配滑块、限位块等配套零件的尺寸。从结构形态来看,该构件采用一体化挤压成型的截面设计,沿长度方向截面保持一致,主体为带双侧限位凸缘的槽型结构,两侧的凸缘高度经过反复校核,既能够为配套滑动件提供足够的侧向限位行程,避免滑动过程中出现脱轨、偏摆的问题,又不会因为凸缘过高增加不必要的材料成本与安装空间占用。构件的底部设计有平整的安装基准面,安装时可以直接贴合在设备机架的安装梁表面,不需要额外加工适配的安装沉台,
能够大幅降低现场安装的加工工作量,基准面与两侧导向面的形位公差控制在0.1mm每米长度范围内,保证长距离安装后整体的直线度满足滑动运行要求。在功能特性上,该构件同时承担承载与导向两个核心作用,主体的壁厚设计兼顾了刚性与重量控制,常规长度规格下,中部集中承载150kg载荷时,最大挠度不超过0.2mm,能够满足中低速滑动工况下的精度保持要求;两侧的导向面设计有微小的倒角,既可以去除挤压成型后的锐边毛刺,避免安装调试过程中划伤操作人员,也能够在滑动件装配时起到导向导入的作用,降低装配对位的难度。设计这类构件的时候,首先要结合应用场景的总行程确定构件的总长度,预留出两端安装固定的余量,同时要核算滑动件的运行行程范围,
保证滑动件在全行程内都能与构件的导向面保持足够的接触长度,避免出现悬臂受力的情况;其次要根据实际承载需求调整截面的壁厚与凸缘尺寸,如果是用于重载输送场景,可以适当增加主体壁厚,同时在构件背部增加加强筋结构,提升整体抗弯曲变形能力,如果是用于轻载的电子设备滑移机构,则可以适当减小壁厚,降低构件整体重量,减少材料消耗。安装边界方面,该构件的安装孔位沿长度方向等间距分布,孔距根据常规机架的型材间距设定,能够直接适配标准工业铝型材机架的安装孔位,不需要额外打孔调整;构件两端的端部设计有平直面,可以直接对接端部限位块、缓冲器等行程限位零件,不需要额外加工端部的安装结构;构件的截面外轮廓尺寸经过优化,配套的滑动件、锁紧件等配件都可以采用标准件,
不需要单独定制非标配件,能够有效降低整套滑动机构的采购与维护成本。在实际选型应用中,需要注意根据使用环境选择对应的表面处理方式,常规车间工况下采用普通阳极氧化处理即可满足防锈耐磨要求,如果是在潮湿、有腐蚀介质的工况下使用,则需要采用硬质阳极氧化或者不锈钢材质加工,提升构件的耐腐蚀能力,延长使用寿命;安装过程中需要先校准安装基准面的直线度,再逐次锁紧安装螺丝,避免强行锁紧导致构件出现弯曲变形,影响后续滑动运行的顺畅度。
