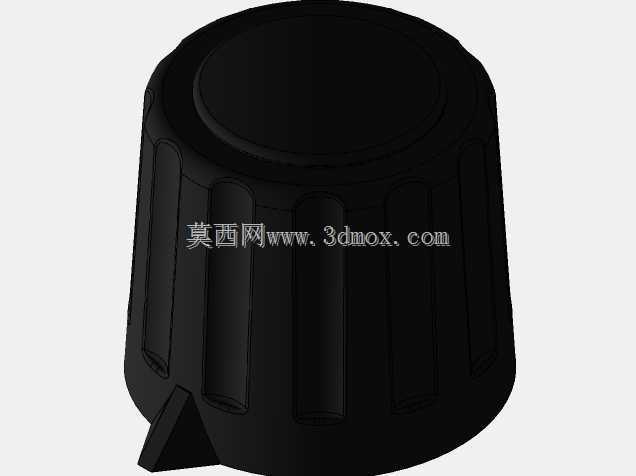

带防滑竖纹三角指示旋钮结构

　　这类带防滑竖纹与三角指示位的旋钮，多应用在小型电控柜面板、实验台调节工位、小型检测设备的参数调节端，也常见于民用电器的档位切换、流体管路的手动微调阀配套使用场景中。日常作业里，操作人员不需要额外借助工具，徒手就能完成档位切换或者参数微调动作，外圆周均匀分布的竖向防滑筋，是针对徒手操作场景做的结构优化——即便操作人员手上沾有少量切削液、粉尘或者薄劳保手套，也能保证转动过程中不打滑，传递足够的扭转力矩，不会出现旋钮拧动时空转、施力不足的问题。顶部的封闭平面设计，一方面可以预留位置做档位标识的丝印或者激光打标，另一方面也能避免日常使用中灰尘、切削碎屑从旋钮顶部缝隙渗入下方的电位器或者阀杆安装位，降低内部元器件卡滞、接触不良的故障概率。

　　从结构设计逻辑来看，这类旋钮一般采用过盈配合或者侧面顶丝锁紧的方式与下方的调节轴连接，内部的安装孔位会根据配套的轴型做对应设计，常见的有D型孔、带扁位的圆孔，部分需要防松的场景还会在孔壁增加防滑滚花纹理，保证长期反复转动后不会出现轴与旋钮相对滑动的问题，避免档位指示错位。旋钮侧面延伸出的三角指示凸点，是和面板上的刻度档位配合使用的，转动旋钮时三角尖指向的刻度值就是当前的调节档位，相比印刷在旋钮顶面的指示标识，侧置的三角指示不会因为操作人员俯视角度偏差出现读数误差，站在设备操作位的正常视角就能快速识别当前档位，减少调节时的误判概率。做结构设计时，这类旋钮的外形尺寸需要匹配安装面板的预留空间，外圆直径一般根据需要的扭转力矩做匹配，

　　需要的转动力矩越大，外圆直径设计值越大，保证力臂长度足够，操作人员不需要施加过大的握力就能完成转动。安装边界方面，需要预留旋钮外圆周与面板上其他元器件、相邻旋钮的安全间隙，一般间隙值不小于10毫米，避免转动旋钮时手指碰到相邻的按钮或者调节件，同时要保证旋钮底部与面板表面留有0.5到1毫米的间隙，避免转动时旋钮底部与面板摩擦，增加转动阻力或者刮花面板表面。这类旋钮一般采用注塑工艺成型，材质多选用ABS或者增强尼龙，兼顾足够的结构强度与耐磨性能，长期反复转动不会出现防滑筋磨损断裂的问题，外表面做哑光晒纹处理，既提升握持的摩擦力，也能避免日常使用中留下指纹划痕，保持外观整洁。在做三维建模时，需要重点关注防滑筋的拔模角度，

　　一般单边拔模角度设置在1到1.5度，保证注塑成型时能顺利脱模，不会出现筋位拉伤的问题；三角指示位的棱角需要做0.2到0.3毫米的圆角处理，避免注塑时出现尖角缺料，同时也能防止操作人员转动时被锐角划伤。内部安装孔的尺寸公差需要严格控制，过盈量太大会导致装配时压入困难，甚至撑裂旋钮本体，过盈量太小则会出现使用过程中旋钮松脱的问题，一般根据轴径大小，过盈量控制在0.1到0.2毫米区间比较合适。针对不同的使用场景，还可以在旋钮内部增加金属嵌件，提升与轴连接的结构强度，适用于需要频繁调节、扭转力矩较大的工况，避免塑料孔位长期受力出现开裂变形。
