同步带轮传动组件三维结构设计

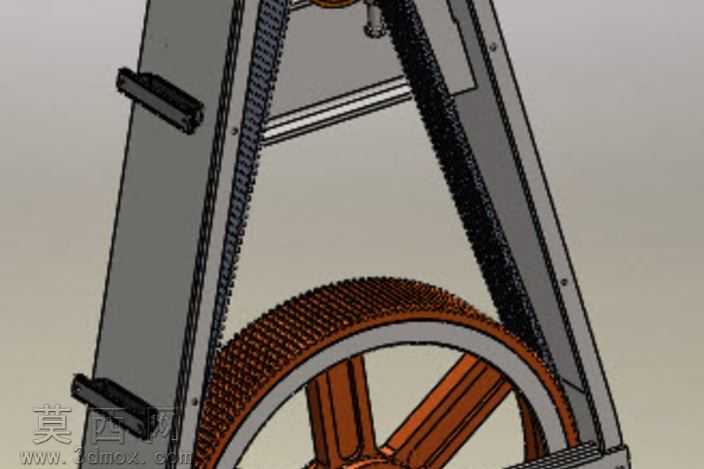

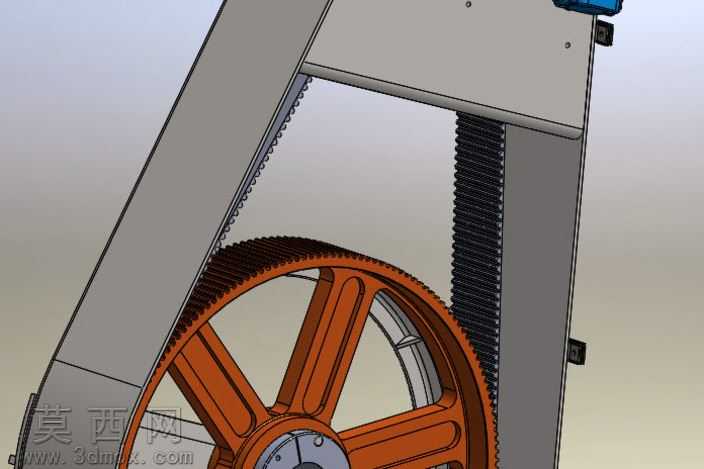

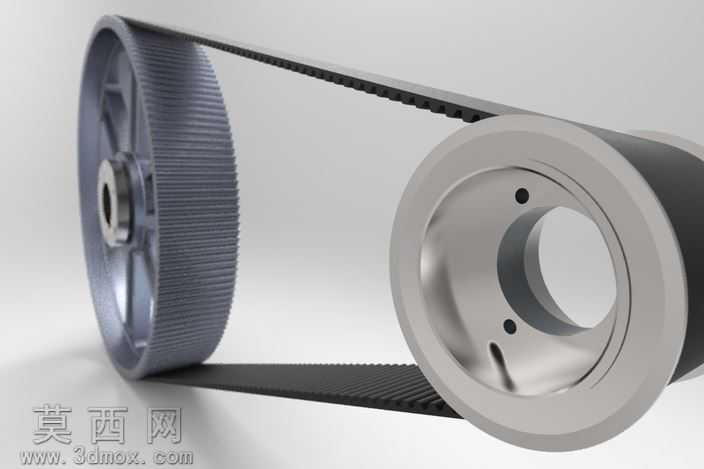

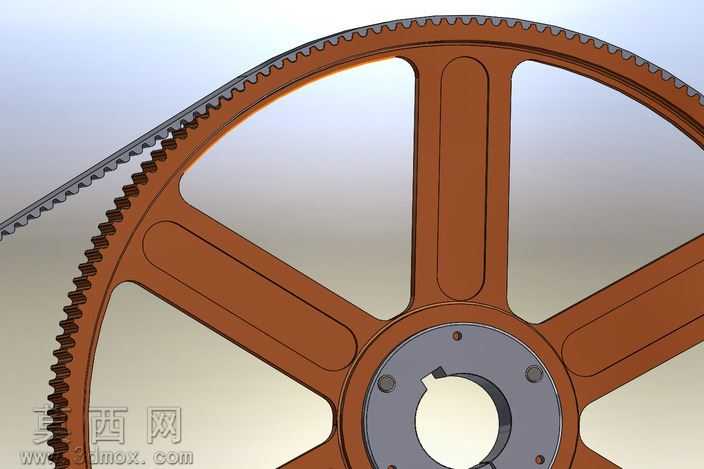

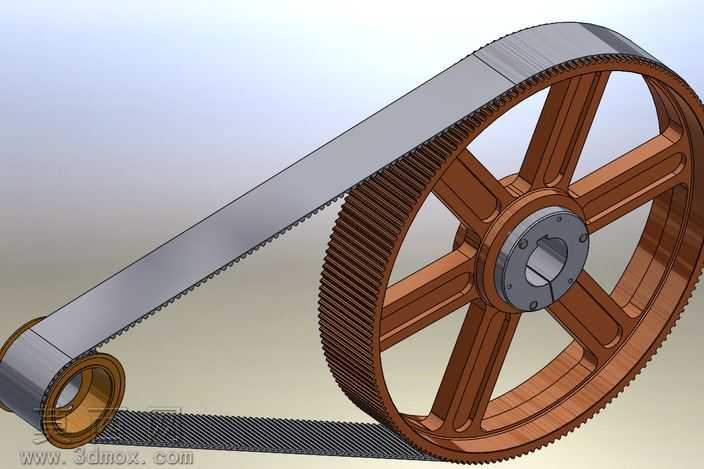

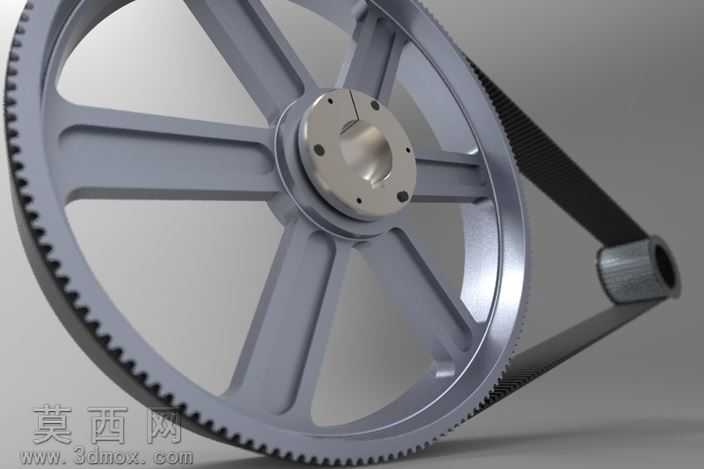

本作品为机械传动系统中的同步带轮传动组件三维建模成果，建模过程依托三维参数化设计思路完成，首先对传动组件的核心功能进行拆解，明确同步带、大直径同步带轮、小直径张紧带轮三个核心构成部分的设计逻辑。建模阶段先完成基准轴、基准面的搭建，针对大带轮采用轮辐式结构设计，先绘制轮缘截面草图，通过旋转特征生成带轮基体，再对轮缘表面的同步齿形进行阵列特征创建，严格匹配同步带的齿距参数保证啮合精度；轮辐部分采用六辐条对称结构，通过拉伸、拔模特征完成单根辐条建模后，围绕带轮中心轴做圆周阵列，保证结构受力均匀；轮毂部分设计了带锁紧缝的夹紧式安装结构，通过拉伸切除生成锁紧缝隙，添加安装孔、锁紧螺纹孔特征，满足轴系安装后的锁紧固定需求。小带轮采用整体式轮毂结构，建模时同步保证齿形参数与大带轮完全一致，确保传动比准确。同步带部分采用柔性件建模思路，先绘制带的闭合路径草图，通过扫描特征生成带的基体，再在内侧阵列生成与带轮匹配的啮合齿，还原同步带的啮合结构。材质渲染阶段，为带轮轮体赋予棕褐色工程塑料材质，添加细微的磨砂质感表现工程塑料的表面特性，金属轮毂、锁紧件部分赋予银灰色金属材质，添加轻微的反光效果表现金属机加工后的表面质感，同步带部分赋予深灰色橡胶材质，添加细微的颗粒纹理还原橡胶同步带的真实材质表现。整体装配阶段严格按照带传动的中心距要求完成配合，添加带轮与同步带的啮合配合关系，保证结构无干涉，渲染后呈现出清晰的结构层次，直观展现同步带传动的结构原理与装配关系，可用于机械传动结构教学、设备传动方案选型参考使用。
