双轮卧式MX-5型磨削加工设备结构

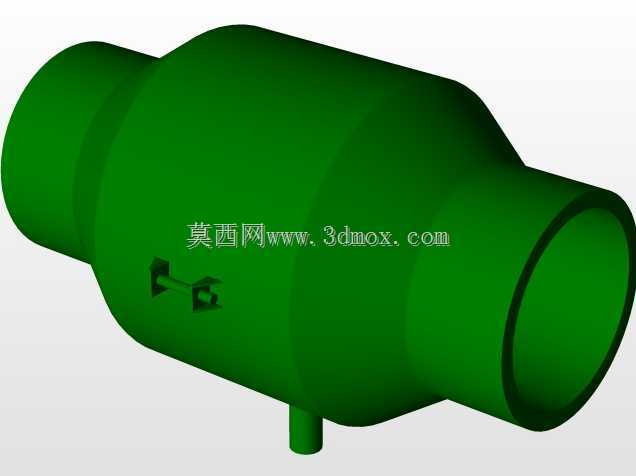

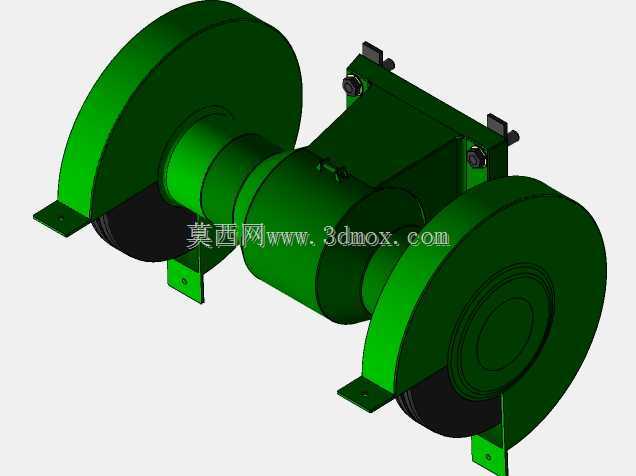

　　这款双轮卧式磨削设备，主要面向小型机加工车间、五金修配工位、工具制造工段的日常磨削作业场景，可同时承担两类不同磨削工序的加工需求，无需频繁更换砂轮即可完成粗磨、精磨或者不同材质工件的磨削切换，在小型零部件去毛刺、刀具刃磨、小型金属件表面修磨、铸件浇口余料打磨这类高频零散加工场景中适配性极强。从结构布局来看，设备采用对称式双磨轮布置，中部为一体式铸造的主机壳体，内部容纳主轴传动组件，两侧伸出的主轴端分别安装砂轮，外侧配套半包围式砂轮防护罩，防护罩采用下开口设计，既能够阻挡磨削过程中飞溅的磨屑与砂轮碎块，又不会干涉工件的靠近操作，防护罩下部预留的排屑缺口可直接将磨屑导流向设备下方的集屑区域，减少工位周边的磨屑堆积。

　　设备的安装底座采用四个带安装孔的支脚结构，支脚与主机壳体为一体化铸造成型，安装时可通过螺栓直接固定在混凝土工位基础或者钢制工作台架上，安装边界需预留两侧砂轮操作空间，单侧操作位宽度不小于400mm，设备整体横向跨度控制在800mm左右，纵向安装深度约350mm，主机壳体顶部高度约300mm，加上砂轮的整体高度不超过400mm，属于小型台式/落地式通用磨削设备，对安装场地的空间要求较低，适合狭窄工位的布设。设计过程中，传动结构采用单主轴双输出的布局形式，动力输入端设置在主机壳体的顶部后侧，可配套安装标准立式电动机，通过皮带传动带动主轴运转，这种布局能够让电机远离磨削区域，避免磨屑进入电机内部造成磨损，

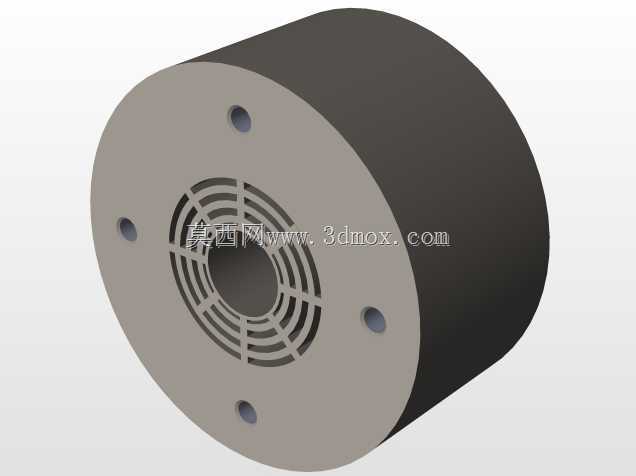

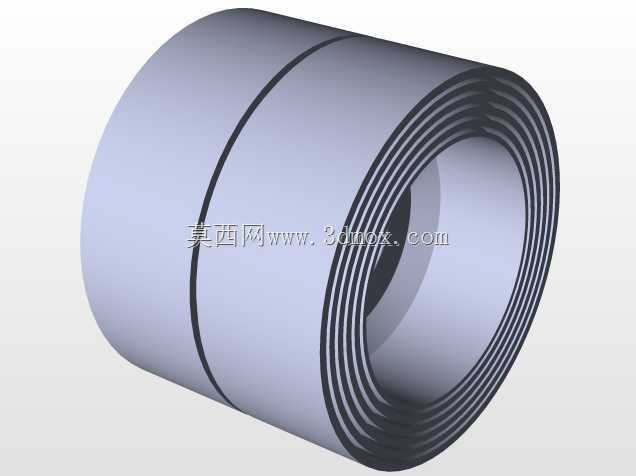

　　同时皮带传动的形式具备一定的过载缓冲能力，当磨削进给量过大出现卡滞时，皮带可产生打滑保护主轴与电机不受冲击损伤。主轴的支撑采用两端对称布置的轴承组，分别靠近两侧砂轮安装位，能够抵消双轮磨削时产生的径向切削力，减少主轴挠度，保障磨削过程中的运转稳定性，降低磨削时的振动幅度，提升加工表面的平整度。两侧的砂轮安装位设计有标准的砂轮锁紧结构，可适配不同粒度、不同材质的平行砂轮，用户可根据加工需求一侧安装粗粒度刚玉砂轮用于铸件打磨、焊缝余高去除、毛坯件去毛刺这类大余量粗磨工序，另一侧安装细粒度碳化硅砂轮用于刀具刃磨、工件表面精修、小型零件尺寸微调这类精磨工序，切换工序时只需移动到对应砂轮侧即可操作，无需停机更换砂轮，

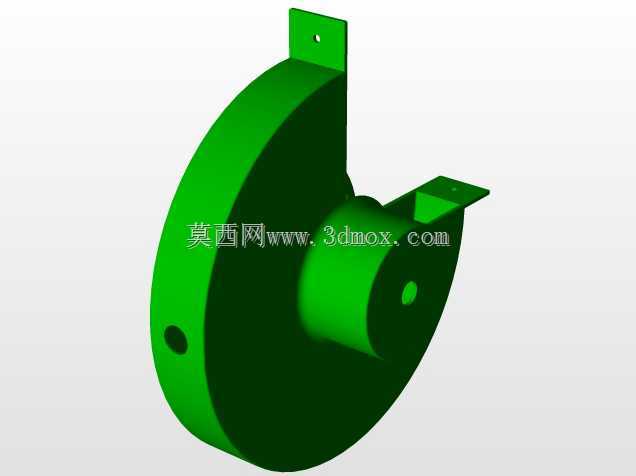

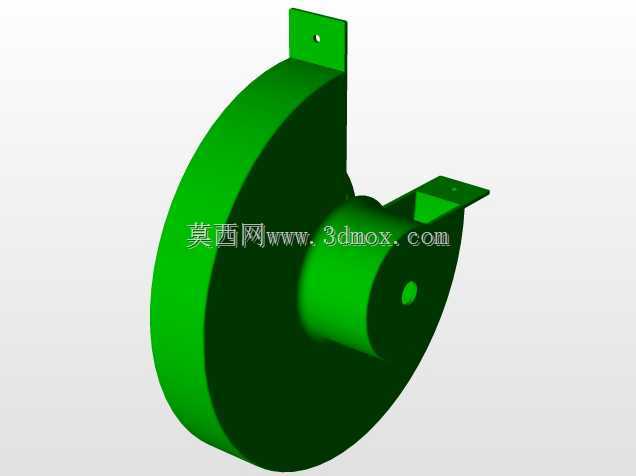

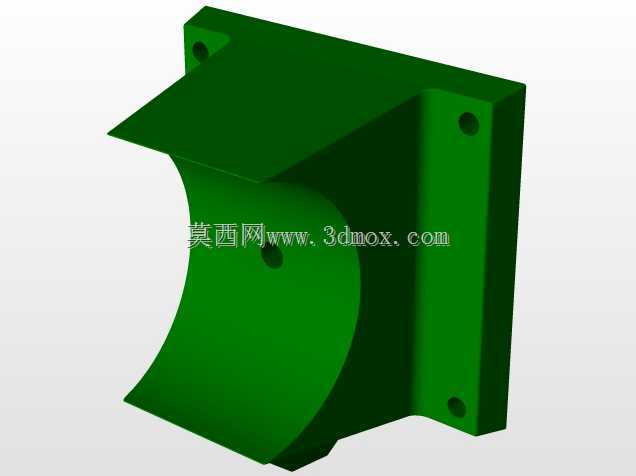

　　大幅提升零散加工的作业效率。设备顶部设置有两个可调节的工件托架安装位，托架可根据砂轮磨损后的直径变化调整伸出长度与高度，为工件磨削提供稳定的支撑，避免手持工件磨削时出现进给量不稳、工件抖动的问题，降低操作时的安全风险。砂轮防护罩的设计充分考虑了安全防护要求，半包围结构覆盖了砂轮的上半部分与后侧区域，仅留出前侧下部的操作开口，开口角度控制在120度以内，能够有效阻挡砂轮意外碎裂时甩出的碎块，同时防护罩采用钢板折弯成型，具备足够的结构强度，不会受高速磨屑冲击产生变形。在实际使用场景中，这类设备常布置在机加工车间的钳工位旁、维修工段的操作间内、五金加工厂的打磨工区，既可以承担生产过程中的工序间磨削加工，也可以用于设备维修时的零件修配、刀具修复作业，适配的加工材质涵盖普通碳钢、铸铁、有色金属、硬质合金等多种常见工程材料，通过更换不同材质的砂轮即可实现对应材质的磨削加工。结构设计上充分考虑了日常维护的便捷性，主机壳体侧面设置有可拆卸的检修盖板，拆开后即可对内部的轴承、传动组件进行润滑与检修，主轴两端的密封结构采用迷宫式密封，能够有效阻挡磨屑与粉尘进入轴承腔，延长轴承的使用寿命，减少日常维护的频次。设备的整体重心位于中部主机壳体的正下方，配合四个支脚的固定安装，即便在双侧同时进行磨削作业时也不会出现倾覆风险，运转过程中的振动可通过安装基础有效传导，保障操作时的稳定性。
