工业仓储四层钢制物料存放架结构设计

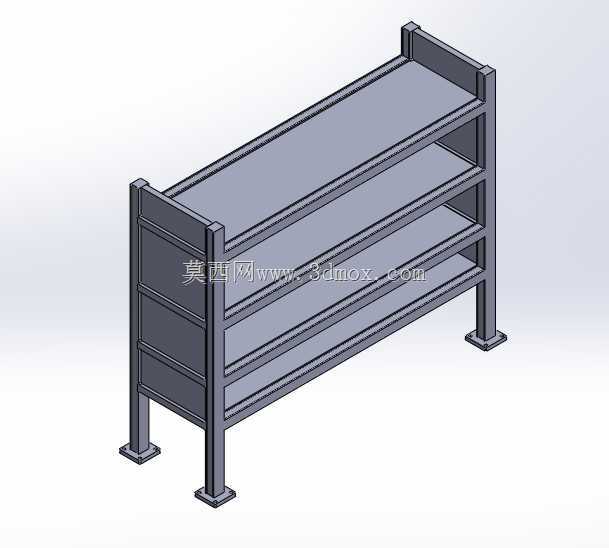

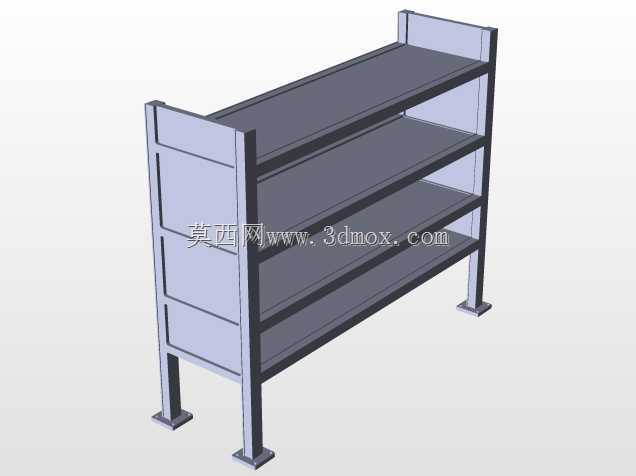

　　这款四层钢制存放架的设计，最初是针对机械加工车间边角料、工装夹具、待检零部件的规整存放需求做的方案，区别于常规轻型仓储货架，整体框架采用矩形钢管做立柱与侧挡结构，底部带方形安装脚座，可直接通过膨胀螺栓固定在水泥地面，也可配合减震垫直接放置在环氧地坪上，适配生产车间、备品备件库、装配线旁暂存区等多种场景。从结构受力角度出发，设计时优先考虑了每层的均布载荷承载能力，四根立柱采用等截面矩形管，上下端分别与顶部横梁、底部脚座满焊连接，侧部的竖向挡条与横向肋板形成格栅式侧挡，既可以防止存放的物料从侧面滑落，又不会像整板侧封那样遮挡视线，方便作业人员快速识别架上物料的品类与存量，同时格栅结构也能减少积灰，降低日常清洁维护的工作量。

　　层板采用折边钢板结构，四周向下折弯形成加强筋，不需要额外在层板下方加装横向支撑梁就能保证中部受力时的挠度控制在允许范围内，四层的层间距设计参考了常见机械加工零件、工装盒、标准件收纳箱的常规高度，既不会因为层间距过小导致稍高的工件放不进去，也不会因为层间距过大浪费垂直方向的存储空间，整体高度适配常规工业厂房的层高，顶部距离厂房照明、消防管线预留了足够的安全间隙，不需要额外做现场切割调整。安装边界方面，整体宽度方向的尺寸参考了标准托盘的常规宽度，可直接配合手动液压叉车做整架物料的转运调整，深度方向的尺寸适配人工取放物料的最佳作业半径，站在架体正面不需要探身过远就能拿到最内侧的物料，降低作业人员的劳动强度。

　　脚座的方形底板上预留了四个安装孔，孔位尺寸适配常用的M12膨胀螺栓，地面固定后的架体抗侧向冲击能力更强，即使车间内有叉车近距离通行剐蹭，也不会轻易出现架体倾覆的风险。在实际应用场景中，这类存放架除了生产车间的工件暂存，也可用于维修车间的工具、备件存放，或是仓储区域的整箱标准件、耗材分类存放，侧挡的格栅结构还可以配合挂钩类附件悬挂小型工具、标识牌，拓展使用功能。设计过程中对焊接节点做了专门的应力校核，立柱与横梁的连接位置采用45度斜接满焊，避免直角焊接的应力集中问题，所有外露的焊接位置都做了打磨处理，去除焊渣与尖锐边角，防止作业人员取放物料时被划伤。层板与框架的连接采用可拆卸式的螺栓固定，后期如果需要调整层间距，

　　只需要拆卸层板固定螺栓，调整到对应高度的预留孔位即可重新固定，不需要对架体做破坏性改造，适配不同尺寸物料的存放需求。整体结构没有复杂的异形构件，所有管材、板材都是常规量产的国标型钢，加工时只需要切割、钻孔、焊接、喷涂几个常规工序，加工成本低，生产周期短，适合批量制作部署。架体的宽度方向两端没有突出的结构，多台同型号存放架可以紧密并排摆放，不需要预留额外的安装间隙，能最大化利用仓储或车间的地面空间，底部脚座的高度设计预留了扫地机器人、常规清洁拖把的作业空间，架体底部不会形成卫生死角。考虑到工业场景的使用环境，整体表面处理采用静电喷塑，耐磨耐油污，即使沾染了切削液、润滑油，用抹布就能直接擦拭干净，不会出现漆面脱落、锈蚀的问题。侧挡的竖向挡条间距经过反复调整，既可以挡住最小尺寸的标准件收纳盒不会从侧面滑落，又不会因为间距过密增加不必要的材料成本与整体重量，单人配合手动液压叉车就能完成整架的移位调整，不需要动用起重设备。
