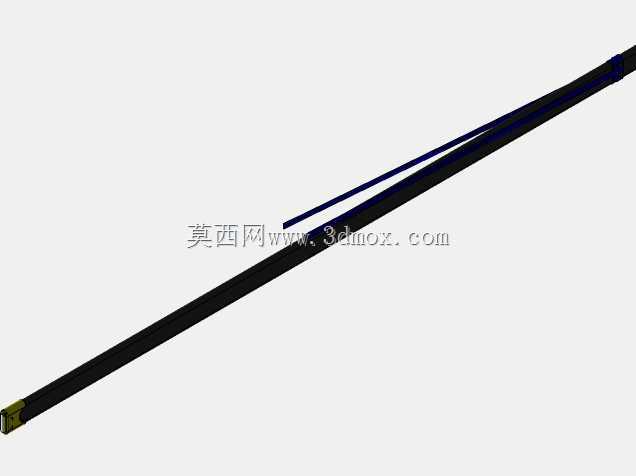

暗黑风格长剑冷兵器三维结构设计

　　本次完成的长剑三维结构设计，核心围绕冷兵器的结构合理性与外观还原度展开，在建模阶段优先考量了刃部与柄部的受力传递逻辑，避免传统刀剑建模中常见的柄芯强度不足、配重失衡问题。从实际应用场景来看，该模型既可以作为文创周边开发的结构参考，用于影视道具、工艺摆件的开模打样，也能作为冷兵器结构教学的演示案例，帮助结构设计从业者理解长杆类手持器械的受力分布逻辑。设计过程中首先确定了刃身的锥度比例，从剑格位置向剑尖逐步收窄，刃部厚度从靠近剑格处的6mm向剑尖递减至1.5mm，既保证了刃身靠近握持段的结构强度，也让剑尖位置具备足够的穿刺性能，同时整体刃身做了双侧开刃的对称处理，刃面的弧度偏差控制在0.2mm以内，避免出现视觉上的重心偏移。

　　剑格部分采用了限位凸台结构，凸台高度为8mm，能够在握持时有效阻挡手部向刃部滑动，同时剑格与柄芯的连接采用了过盈配合加横向销钉的固定逻辑，在三维装配关系中预留了2mm的销钉安装孔位，确保实际打样时连接结构不会出现松脱。剑柄部分做了防滑纹理的结构设计，纹理深度1mm，间距3mm，握持段的直径设置为28mm，符合成年人手部握持的人机工程尺寸，柄尾位置设置了配重块安装腔，腔体深度30mm，可根据实际使用需求调整配重块重量，让整剑的重心落在剑格前50mm位置，保证持握时的操控灵活性。剑鞘部分采用了分体式结构设计，鞘身主体厚度2mm，内部设置了两道弹性定位卡榫，卡榫凸起高度1.2mm，当剑刃插入鞘内至指定位置时，

　　卡榫会卡入剑格下方的定位凹槽内，避免剑身在鞘内晃动滑出，鞘口位置做了15度的导向倒角，方便剑刃快速对准插入，鞘身外侧的挂耳结构预留了标准挂装孔位，孔距40mm，可适配常规的腰带挂扣结构。在建模的装配校验阶段，对所有活动配合面做了间隙预留，剑刃与鞘内壁的单边间隙设置为0.8mm，既不会因为间隙过小导致插拔卡顿，也不会因为间隙过大出现旷量，剑格与柄部的配合面做了平面度校验，平面度公差控制在0.1mm以内，保证装配后接缝均匀无错位。从结构强度仿真的角度来看，柄芯采用了贯通式设计，从剑格位置一直延伸至柄尾配重腔底部，柄芯宽度从剑格处的12mm向柄尾逐步收窄至8mm，在保证结构强度的同时尽可能降低柄部重量，配合柄尾的配重结构，

　　能够有效平衡刃身重量，避免长时间持握时出现手腕疲劳的问题。刃身表面的深色涂层区域在建模时单独做了分层处理，涂层厚度预留0.1mm，方便后续做渲染或者表面处理工艺的拆分，剑格位置的装饰件采用了嵌入式装配结构，装饰件与剑格本体的配合间隙设置为0.05mm，可采用粘接或者压装的方式固定，不会出现凸起或者凹陷的装配误差。整体模型的所有结构特征都做了可制造性校验，不存在倒扣或者无法加工的死角，无论是采用CNC加工金属材质，还是采用3D打印做树脂样件，都能够直接提取模型特征进行工艺路径编程，不需要额外做结构修补。针对工艺摆件的应用场景，模型还预留了底座安装的定位孔位，在剑鞘底部设置了直径5mm的定位孔，可直接插入配套展示底座的定位销上，保证摆放时的稳定性，定位孔的深度设置为10mm，足够支撑整剑的重量不会倾倒。
