地面抛光机机架焊接结构设计

　　这套焊接式机架结构是地面抛光设备的核心承载基体，日常应用场景覆盖地坪施工队的混凝土地面打磨抛光、厂房环氧地坪施工后的表层精抛、石材地面的养护翻新作业，作为设备的承重骨架，需要承载抛光磨头组件、驱动电机、配重块以及操作人员的手扶施力，同时要耐受作业过程中磨头高速旋转带来的持续振动，避免长期作业出现焊缝开裂、框架形变的问题。

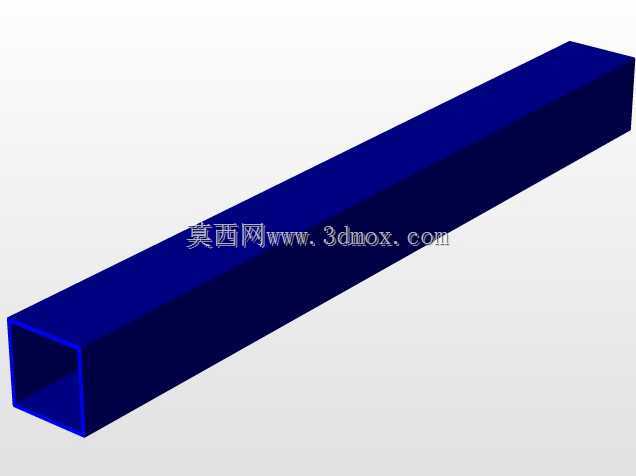

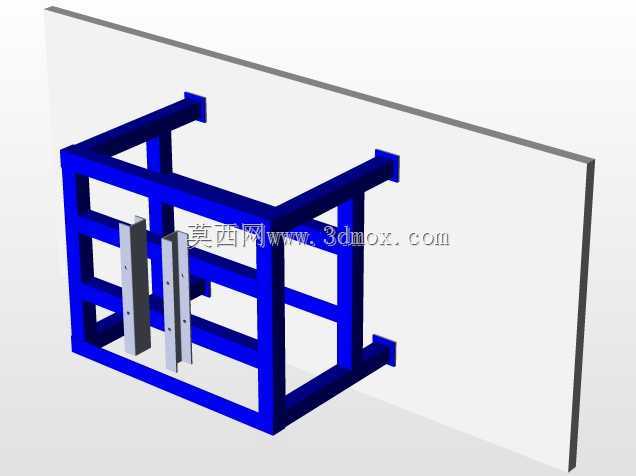

　　从结构设计思路来看，整体采用矩形方钢拼焊成双层框架结构，外层主框架选用壁厚更厚的方管作为主梁，上下两层的横向方钢分别承担上部配重与下部磨头组件的安装载荷，四根竖向方钢作为主支撑腿，底部预留脚轮安装位，方便设备在作业面之间转场移动；框架内部设置横向加强筋，将整体框架分隔成多个独立腔体，既可以给电气控制元件、走线槽预留安装空间，也能提升框架整体的抗扭刚度，避免设备在不平整地面推行时出现框架扭曲变形的情况。

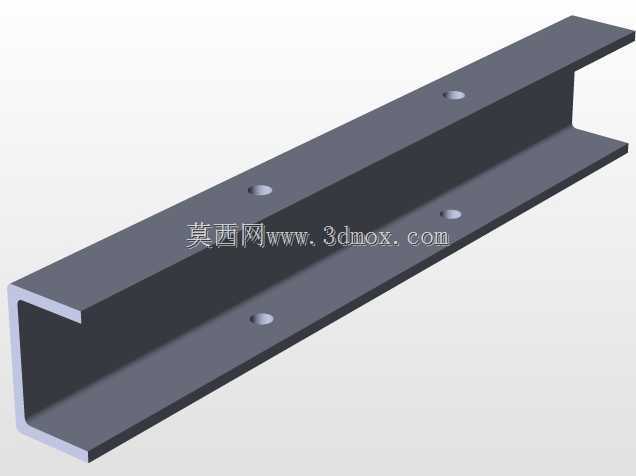

　　框架前部预留的两个竖向安装支座，是专门用于固定抛光磨头升降导轨的安装位，支座上预先加工了等距排列的安装孔位，孔位同轴度公差控制在0.1mm以内，保证导轨安装后磨头升降过程顺滑无卡滞，不会因为支座安装偏差导致磨头倾斜，出现抛光面平整度不达标的问题。主框架上部的横向方钢上平面加工有电机安装基准面，表面铣平后粗糙度达到Ra3.2，保证驱动电机安装后输出轴与磨头传动组件的同轴度符合传动要求，减少皮带传动过程中的打滑、异常磨损问题。

　　安装边界方面，框架整体宽度控制在常规室内门洞通行宽度以内，方便设备进出写字楼、厂房的标准门洞，不需要额外拆解设备就能完成转场；底部支撑腿的高度预留了磨头最低作业位置的安全间隙，保证磨头磨损到极限尺寸时，框架底部也不会与地面发生剐蹭；框架后部预留的扶手安装位，高度符合成年人站立操作的人机工程学尺寸，操作人员手扶作业时不需要过度弯腰，降低长时间作业的疲劳感。

　　结构细节上，所有方钢拼接位置都采用满焊工艺，焊后做去应力处理，避免焊接残余应力导致框架后期变形；框架表面做喷塑防锈处理，适配施工场景多粉尘、多水渍的作业环境，延长机架的使用寿命；框架内部预留的走线槽位置，将动力线与控制线分开布设，避免磨头作业的振动导致线缆磨损，也方便后期设备的维护检修。

　　实际作业过程中，这套框架的重心经过反复调校，整体重心落在前后轮距的中心偏前位置，磨头下压抛光时不会出现设备翘头的问题，操作人员只需要施加很小的扶手力就能控制设备的行进方向，不需要额外增加配重就能保证抛光压力均匀，在处理边角位置的地面时，框架前部的突出尺寸刚好能让磨头贴近墙面，减少人工补抛的作业量。框架上预留的多个安装孔位都做了去毛刺处理，后期安装各个组件时不需要二次修配，能有效缩短设备的总装周期，适合批量生产加工。
