十字型法兰连接四通管路接头结构

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管网等场景中，多向管路分流汇流的节点一直是管线布置的核心部件，这款十字型法兰四通接头，正是针对垂直正交的四向管路连通需求设计的管路连接件。从实际工程应用来看，这类接头常被用在需要同时实现两个垂直方向管路交叉连通的管段，比如化工车间的物料分配节点、循环水系统的十字分流段、通风除尘管网的十字汇流位置，能够在不额外增加弯头、短接配件的前提下，一次性完成四个正交方向的管路对接，减少管线接头数量，降低管网泄漏点的总量。

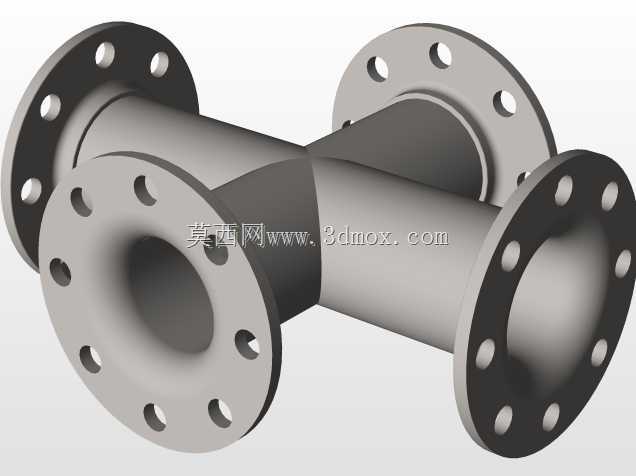

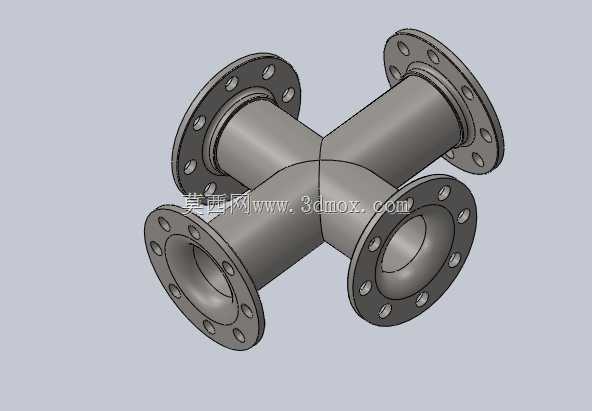

　　从结构设计思路来看，这款接头采用等径正交的十字筒体结构，四个连接端完全对称，每一端都配置了带螺栓孔的平法兰盘，法兰盘上的螺栓孔沿圆周均匀分布，能够匹配对应公称通径的标准法兰，安装时只需在对接法兰间加装密封垫片，穿入配套螺栓均匀紧固即可完成密封连接，无需对管端做焊接、套丝等额外加工，适配现场快速装配的需求，也方便后期管网维护时的拆卸检修。筒体部分采用等壁厚的圆滑过渡设计，四个筒体的交汇位置做了内圆弧过渡处理，避免直角交汇造成的流体滞流区，减少流体在接头内部的阻力损失，同时也能降低介质中固体颗粒在交汇角落的沉积概率，适配含少量杂质的流体输送场景。

　　从安装边界来看，四个法兰端面分别朝向正交的四个水平方向，安装时需要预留对应法兰螺栓的操作空间，每个法兰外侧至少要留出能容纳螺栓穿入、扳手紧固的操作距离，避免因空间不足导致螺栓无法紧固到位。法兰盘的密封面采用突面结构，能够适配非金属平垫片、缠绕式垫片等多种常用密封垫片，可根据输送介质的压力、温度、腐蚀特性选择对应的密封件，适配不同压力等级的管网工况。筒体的壁厚设计充分考虑了管路内压带来的环向应力，交汇区域因为结构应力相对集中，做了局部壁厚加厚处理，避免长期承压运行时出现应力开裂的问题，提升部件的长期运行可靠性。

　　在实际选型使用中，这类四通接头可以根据输送介质的特性匹配不同的材质，比如普通给排水场景可选用铸铁或碳钢材质，腐蚀型化工介质可选用不锈钢或衬塑材质，不同材质的接头结构尺寸保持统一的法兰连接标准，能够直接替换同通径的其他材质接头，无需调整周边管线的布置。和焊接式四通相比，法兰连接的形式不需要现场做焊接作业，尤其适合防爆要求高、不允许动火作业的厂区管廊安装场景，也适合需要经常拆装调整的临时管线、试验管线布置。和丝接式四通相比，法兰连接的形式能够适配更大的公称通径，在大管径管路的十字交汇节点，法兰连接的密封可靠性、结构强度都远高于丝接形式，能够承受更高的管路压力。

　　从流体力学特性来看，对称的十字结构让四个方向的流道阻力基本一致，当介质从任意一个端口流入时，能够均匀向另外三个端口分流，不会出现某一侧分流阻力过大导致流量分配不均的问题，适合需要均匀分流的制程管网使用。接头的内部流道做了光滑处理，没有明显的凸起或凹陷，减少流体流动时的湍流扰动，降低管路运行时的振动和噪音，尤其适合暖通循环水、中央空调水管等对管路振动有控制要求的场景。在安装施工时，需要注意四个法兰的对接面要保持平行，螺栓紧固要按照对角顺序逐步拧紧，避免因法兰偏斜、螺栓受力不均导致的密封面泄漏，安装完成后要按照管网压力等级做水压或气密性试验，确认所有密封点无渗漏后再投入正常运行。
