自行车液压弹簧减震阻尼组件结构

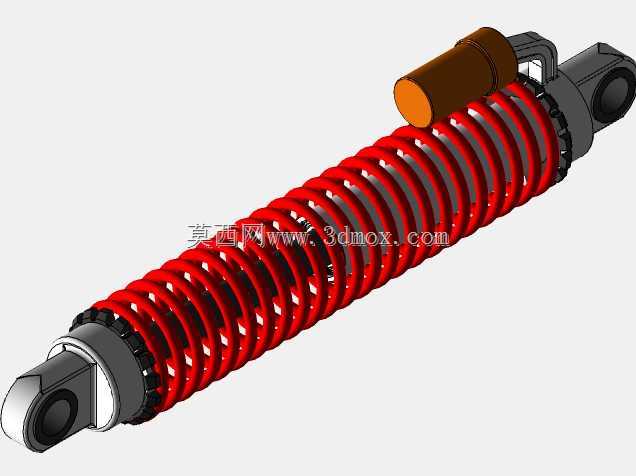

　　日常通勤、山地越野场景里的两轮骑行载具，行驶过程中会持续受到路面凸起、坑洼带来的垂直方向冲击载荷，这类冲击如果直接传递到车架与骑乘者身上，不仅会大幅降低骑行舒适度，长期交变载荷还会造成车架焊接节点疲劳开裂、紧固件松脱等结构失效问题，减震组件就是为消解这类冲击载荷设计的核心功能部件。这套带外置阻尼调节结构的弹簧减震件，主要适配非铺装路面使用的越野自行车、重载通勤自行车的后悬架安装位，也可经过参数调整后适配轻型电动两轮车的后减震布局。从结构设计逻辑来看，组件采用圆柱螺旋压缩弹簧作为主承载弹性元件，弹簧选用硅锰弹簧钢材质，表面做喷丸强化与红色电泳防锈处理，圈间预留足够的压缩间隙，避免极限压缩工况下出现并圈碰磨导致的弹簧刚度突变；

　　弹簧内侧嵌套液压阻尼缸筒，缸筒内部充入指定粘度的液压油，通过活塞上的节流孔控制油液流动速率，以此匹配弹簧的压缩与回弹速度，避免弹簧出现多余的往复弹跳，让冲击能量可以通过油液的粘滞阻力逐步耗散。组件上端的棕色外置结构为阻尼调节旋钮，骑行者可以根据自身体重、路面颠簸程度旋转旋钮，改变节流孔的通流面积，实现阻尼力的多档位调整，体重偏大的使用者或者颠簸程度高的越野场景，可以调大阻尼力避免减震触底，平整铺装路面通勤则可以调小阻尼力获得更柔和的滤震感受。两端的连接吊耳采用鱼眼轴承结构，内圈镶嵌自润滑含油轴承衬套，既可以保证安装后减震组件可以随悬架摆动灵活转动，不会出现卡滞别劲的问题，也能降低铰接位置的磨损速率，延长部件的维护周期。

　　从安装边界尺寸来看，组件两端吊耳安装孔的同轴度公差控制在0.1mm以内，安装孔内径适配常规自行车悬架的M8/M10连接螺栓，弹簧的最大外径控制在合理范围内，不会在悬架摆动过程中与车架后叉、轮胎侧壁发生运动干涉；组件的最大行程根据自行车后悬架的摆臂杠杆比做了匹配，极限压缩状态下的总长度不会超出车架预设的安装间隙，避免冲击载荷直接传递到车架主体。建模过程中需要重点关注几个配合位置的公差设定：弹簧与阻尼缸筒的径向间隙需要控制在1-2mm，既要避免弹簧压缩过程中出现径向剐蹭缸筒外壁的问题，也不能间隙过大导致弹簧受力偏斜；两端吊耳的轴承安装位采用过盈配合，过盈量控制在0.02-0.04mm，保证轴承外圈不会在吊耳内出现转动松旷；

　　阻尼调节旋钮与缸筒端盖的配合采用间隙配合，配合面加装O型密封圈，既保证旋钮转动顺畅，也能避免缸筒内的液压油出现渗漏问题。实际选型匹配时，需要先确认自行车后悬架的杠杆比，结合骑乘者的体重与常用骑行场景的载荷情况，选定对应弹簧刚度与阻尼调节范围的减震组件，安装时要注意两端吊耳的锁紧扭矩符合规范，扭矩过大会造成鱼眼轴承卡滞无法灵活摆动，扭矩过小则会出现行驶过程中螺栓松脱的安全隐患。日常使用过程中，需要定期清理弹簧圈间夹杂的泥沙、碎石，避免这些硬质杂物在弹簧压缩时刮伤弹簧表面的防锈涂层，同时定期检查阻尼缸筒的活塞杆表面是否有磕碰划伤、渗油痕迹，一旦发现密封件老化渗油要及时更换密封组件，保证减震性能的稳定。
