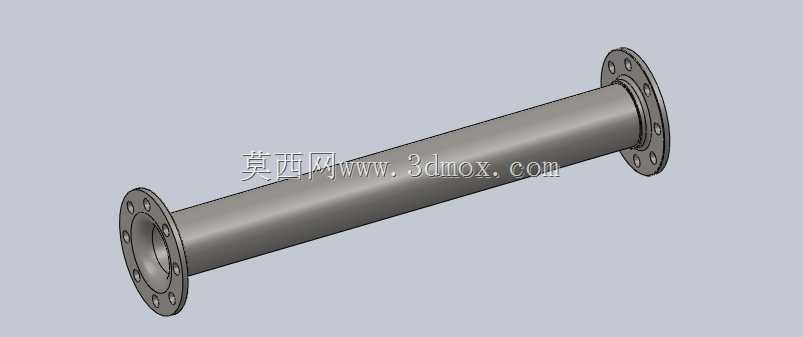

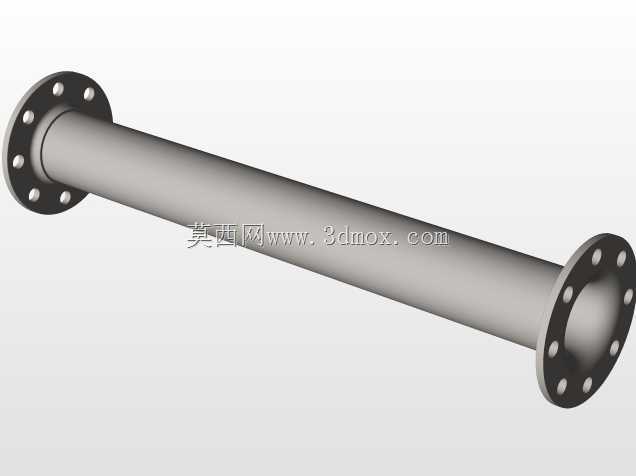

双法兰对接式钢制直通管路连接件

　　在工业流体输送系统的搭建与改造作业中，这类两端带法兰的直通管路构件是管路衔接环节的核心基础部件，常被用于中低压工况下的两段同管径管道的刚性对接场景，覆盖给排水、暖通循环、低压化工介质输送、常规气动液压管路排布等多个工程领域。从实际使用场景来看，这类构件不需要额外加工焊接坡口，现场安装时仅需匹配对应压力等级的密封垫片，通过螺栓穿入两端法兰的螺栓孔完成锁紧即可实现管路连通，相比焊接式连接管段，它的拆装维护效率更高，后期管路改线、局部检修时不需要动用切割、焊接设备，能大幅缩短现场停机作业的时间，尤其适合后期需要频繁调整管路布局的车间生产线流体回路、模块化集成的流体处理单元。

　　设计这类构件时，首先要匹配对接管路的公称通径，管身部分的内径要和对接管道的通径保持一致，避免通径突变造成的流体阻力增大、局部紊流冲刷管壁的问题，管身壁厚需要根据额定工作压力、输送介质的腐蚀属性做对应选型，常规工况下选用普通碳素结构钢即可满足强度要求，若输送有弱腐蚀性的介质则需要更换不锈钢材质或者做内壁防腐衬层处理。两端的法兰盘结构需要严格遵循对应公称压力的法兰尺寸规范，螺栓孔的中心圆直径、单孔直径、孔位数量都要和配对法兰完全匹配，法兰密封面的平面度需要控制在合理公差范围内，避免锁紧后出现局部间隙导致介质渗漏，法兰和管身的衔接位置采用圆角过渡，减少应力集中，避免管路受外力震动时在衔接位置出现疲劳断裂。

　　从安装边界来看，这类构件的总长度决定了两段对接管道之间的预留间距，选型时需要提前核算现场管路的安装空间，确认两端法兰对接后不会和周边的管路支架、设备壳体产生干涉；法兰盘的外径尺寸要预留足够的螺栓操作空间，保证现场用扭矩扳手锁紧螺栓时不会被周边构件阻挡。实际建模过程中，管身部分采用拉伸特征生成基础筒体，两端法兰盘通过在筒体端面添加凸台后做阵列孔特征完成，密封面位置做轻微的凸台结构来保证密封垫片的受压均匀，所有锐边都做倒钝处理，避免安装作业时划伤操作人员，同时去除焊接位置（若采用焊接成型工艺）的应力集中锐角。

　　这类构件在实际管路系统中看似结构简单，却直接决定了管路连接位置的密封可靠性，很多现场管路跑冒滴漏的问题，往往都是因为法兰对接面加工精度不足、孔位偏差导致螺栓锁紧力不均匀造成的。建模时需要严格控制法兰螺栓孔的位置度公差，保证和标准法兰配对时所有螺栓都能顺畅穿入，不需要强行铰孔修正，同时管身的直线度公差也要控制在合理范围，避免安装后两段管路出现不同心的问题，长期运行时产生额外的管路内应力，影响整个管路系统的使用寿命。对于有震动工况的管路场景，还可以在法兰和管身的过渡位置做局部加厚处理，提升构件的抗疲劳性能，匹配管路减震支架的使用需求。
