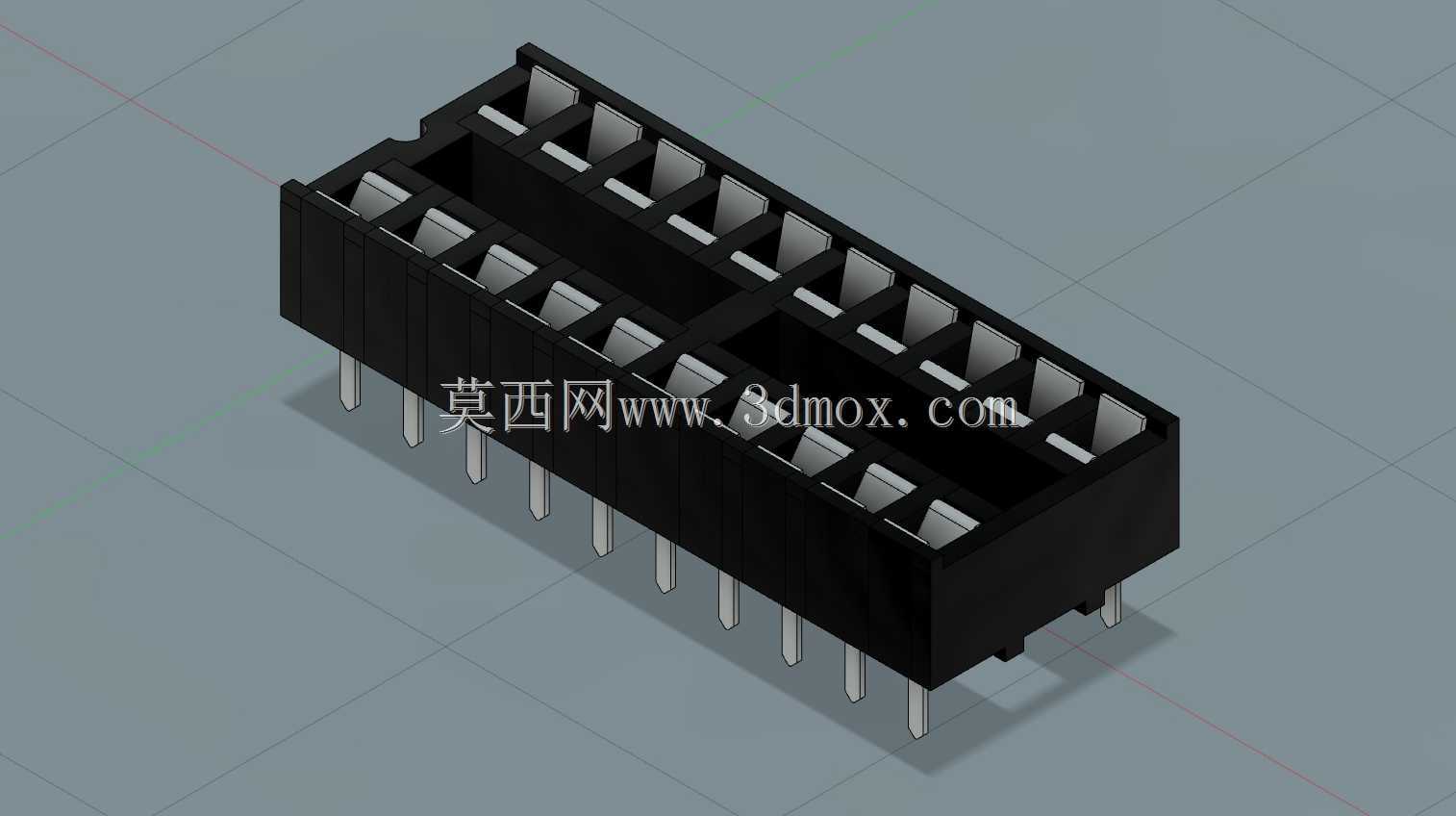

20针DIP封装直插式IC连接插座结构

　　在电路板原型开发、小批量工控板卡试制以及开源硬件项目迭代过程中，双列直插封装的芯片始终是工程师快速验证电路逻辑、更换调试器件的核心选择，对应的IC插座则是避免芯片直接焊接损伤、提升调试灵活性的关键配套连接件。这款20针规格的IC插座，针对标准DIP封装芯片的引脚间距做了精准适配，窄边引脚中心距为100密耳，两排引脚之间的跨距为300密耳，完全匹配行业通用的DIP20封装芯片安装尺寸，不管是常用的单片机、逻辑门阵列芯片还是总线驱动类器件，都能直接插装使用，不需要额外调整焊盘位置。从结构设计来看，插座主体采用耐高温绝缘工程塑料注塑成型，内部每个针位都设置了独立的金属接触弹片，弹片采用铍青铜材质冲压后做镀锡处理，既保证足够的接触夹持力，

　　避免芯片插装后出现接触不良、引脚松脱的问题，也能在多次插拔后维持稳定的接触电阻，不会因为反复调试更换芯片导致接触性能衰减。插座的直插引脚采用方形截面设计，在波峰焊或者手工焊接过程中，焊锡能够顺着引脚棱角充分浸润，形成可靠的焊点，相比圆形引脚能减少虚焊、假焊的概率，引脚长度适配常规1.6mm厚度的印制电路板，穿过板卡后露出的长度刚好满足焊锡堆焊要求，不会因为引脚过长导致焊接后和板卡背面其他元件干涉。在实际电路设计选型时，这款插座的安装边界需要提前在PCB封装库中做好预留：插座本体的长度方向对应20个引脚的排布，每个引脚中心间距2.54mm，两排引脚的横向间距7.62mm，本体四周需要留出至少1mm的操作空间，

　　方便芯片插拔时的手指操作或者镊子夹持，避免和周边的电容、电阻排针等元件产生位置冲突。很多工程师在做EAGLE CAD板卡设计时，经常会遇到标准封装库中插座模型细节不全的问题，比如缺少绝缘本体的定位凸点、弹片内部的夹持结构细节，导致结构干涉检查时出现误判，这款模型还原了插座的所有实际结构细节，包括本体侧面的注塑脱模斜度、引脚根部的固定凸台、接触腔内部的弹片卡位，导入PCB设计软件后可以直接用来做板级结构校验，确认插座和周边外壳、散热片、接线端子的安全距离。在日常使用场景中，这类IC插座除了用于电路调试阶段的芯片可拆换设计，也会用在一些需要后期升级固件、更换芯片的量产板卡上，比如老式的工控IO板、教学实验箱的核心板卡，

　　通过插座预留芯片更换空间，不需要重新焊接就能完成器件替换，大幅降低后期维护的难度。设计这款插座的三维模型时，特意还原了实际生产中的工艺细节：绝缘本体的分模线位置设置在插座侧壁中间位置，不会影响插装时的导向，每个引脚和本体的结合处都做了密封凸台，避免焊接时助焊剂顺着引脚缝隙渗入接触腔，导致弹片被污染氧化；插座两端的引脚位置做了倒角导向，芯片插装时即使有微小的位置偏差，也能顺着倒角滑入接触腔，不会把芯片引脚顶弯。对于结构工程师来说，在做整机外壳的开孔设计时，也可以直接调用这个模型，确认插座上方的留空高度，保证芯片插装后，外壳和芯片表面之间留有足够的散热间隙，不会因为外壳压到芯片导致引脚受力变形。很多刚入行的硬件工程师在画PCB封装时，容易把两排引脚的间距搞错，或者忽略插座本体的实际宽度，导致焊接后插座和旁边的贴片电容干涉，这个精准的三维模型可以直接导入结构校验环节，在投板之前就排查掉这类尺寸匹配问题，减少打样返工的成本。另外，这款插座的金属弹片设计做了双向夹持结构，不管是常规厚度的DIP芯片引脚，还是稍薄的镀金测试引脚，都能提供足够的正压力，保证在振动环境下比如车载设备、工业现场的控制柜里，也不会出现接触断开的问题，适配工业级板卡的使用环境要求。
