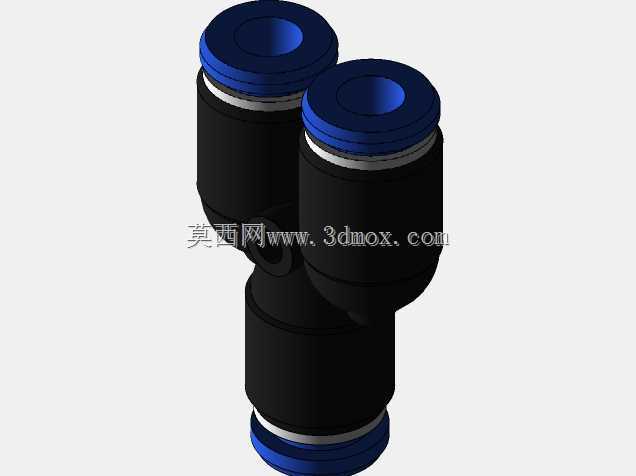

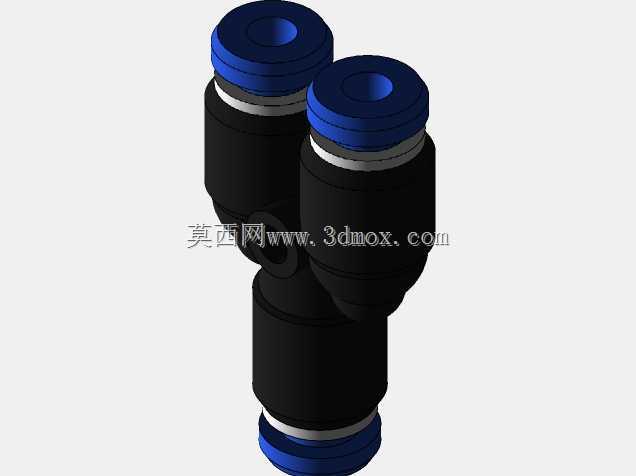

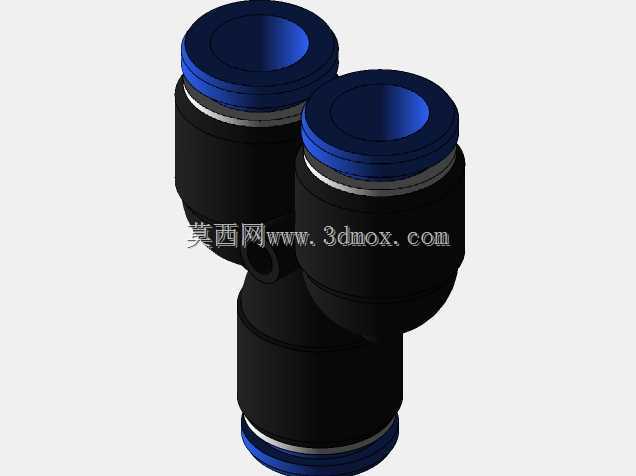

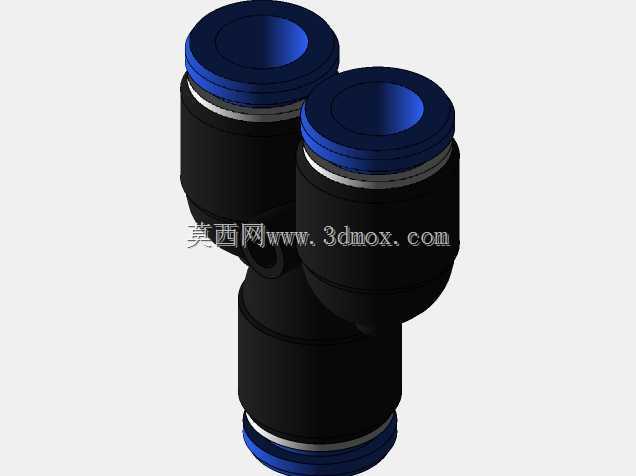

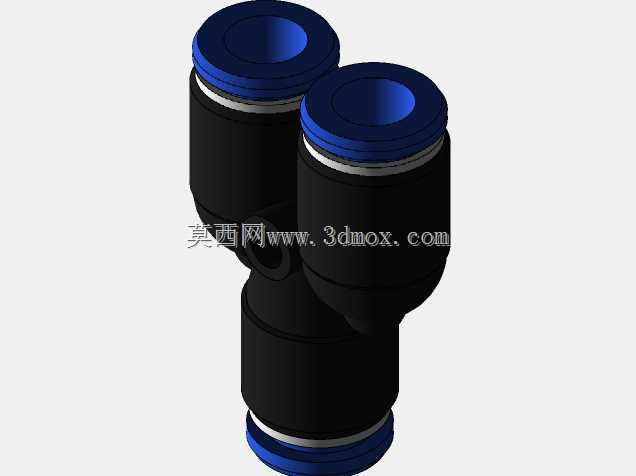

Y型气动快插三通空气管路接头

　　这类Y型结构的快插式三通接头，主要应用在气动控制系统的气路分支场景，常见于自动化生产线气动回路、小型气动设备气路排布、车间集中供气支路分流、轻工机械气动执行件供气管路连接等工况，作用是将单路压缩空气输入分流为两个独立输出支路，或是将两路气路汇流为单路输出，满足气路中一进两出或者两进一出的流体连通需求，适配的工作介质以经过滤的压缩空气为主，也可兼容部分低压惰性气体输送场景。

　　从功能特性来看，该类接头采用快插式连接结构，接头端部的弹性卡圈可在气管插入后自动卡紧气管外壁，配合内部的密封圈实现端面密封，无需额外套丝、缠生料带或者使用卡套压接工具，气管安装时仅需将切口平整的硬管或软管垂直插入接头到底即可完成连接，拆卸时只需按下接头端部的释放环即可拔出气管，能大幅缩短气路装配、后期维护改线的作业时长，相比传统螺纹式三通接头，装配效率可提升数倍，尤其适合需要频繁调整气路布局的自动化设备调试场景。接头内部的流道采用等径圆滑过渡设计，没有突兀的直角转角，可降低压缩空气通过时的局部压力损失，减少气路能耗，同时避免流道内容易积留冷凝水、杂质的死角，降低气路堵塞、阀件卡滞的风险。

　　设计过程中，首先要确定适配的气管外径规格，不同规格的接头对应不同的卡圈尺寸、密封槽深度以及插管深度，插管深度需保证气管插入后能越过密封圈到达流道位置，避免出现插不到位导致的漏气、气管脱落问题；Y型的两个分流支路夹角经过优化，既保证分流时的气流平顺性，也避免夹角过小导致相邻气管安装后出现干涉、弯折的问题，接头主体的壁厚根据额定工作压力计算取值，保证在1MPa以内的常规气动系统工作压力下不会出现开裂、变形问题，接头端部的释放环采用防滑结构设计，方便操作人员带劳保手套时也能顺利按压拆卸。

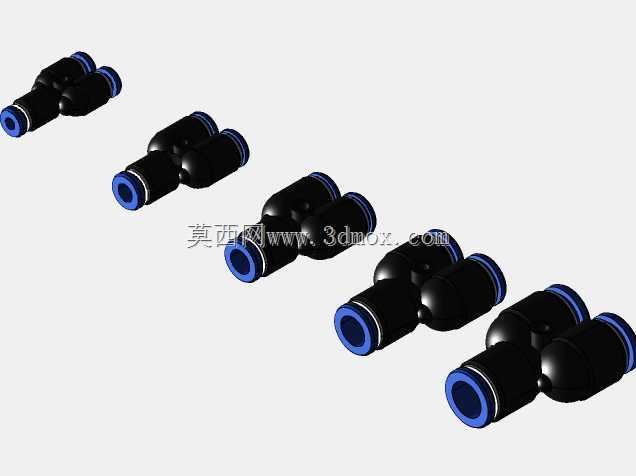

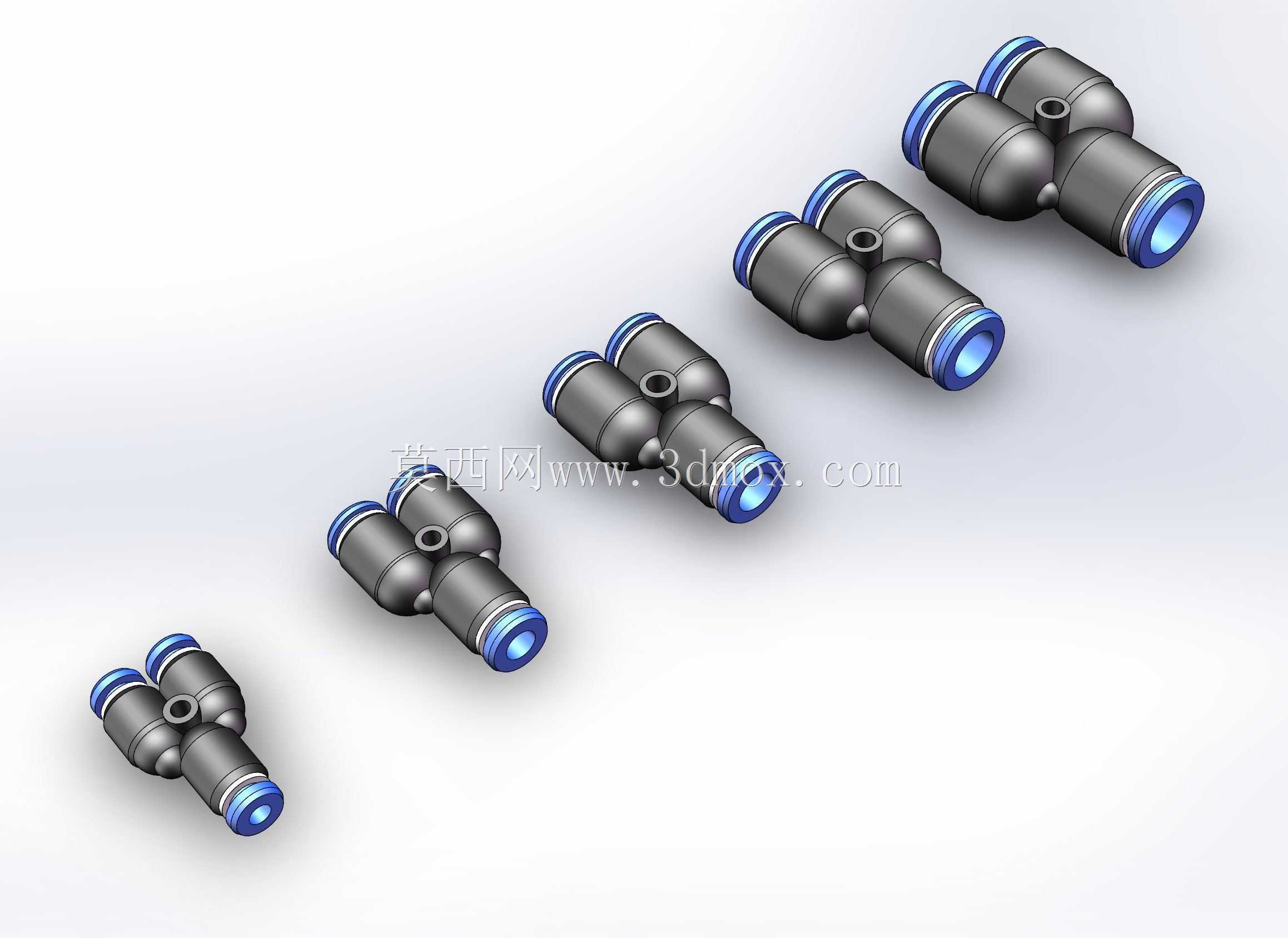

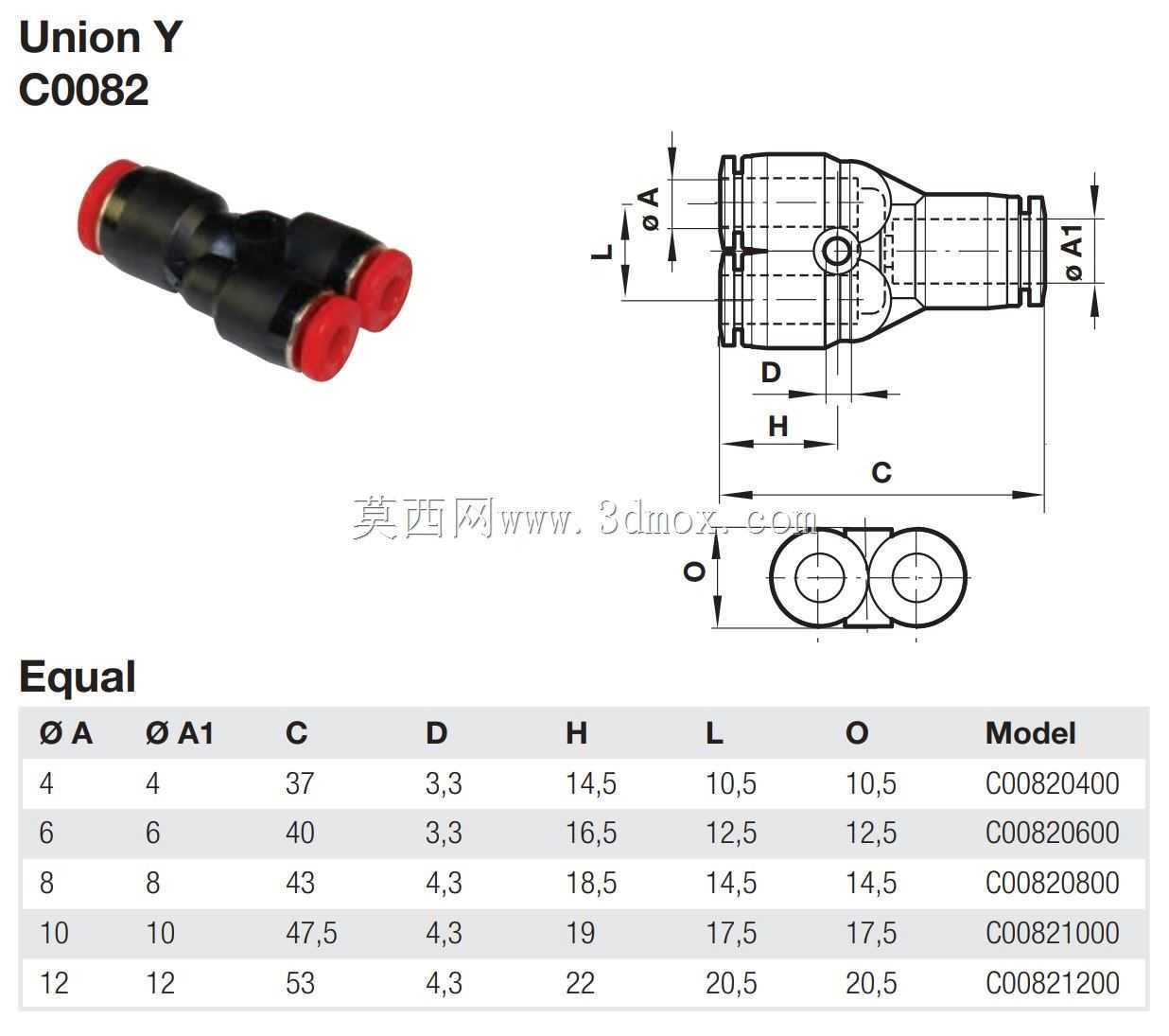

　　外形尺寸方面，同一系列不同通径的接头整体长度、最大外径随适配气管规格增大而递增，以适配常用外径的气动软管为例，接头主体的最大外径不超过适配气管外径的1.8倍，两个分流支路的中心距满足相邻气管安装后留有足够的操作空间，不会出现气管互相挤压导致弯折憋气的情况；安装边界上，该类接头无需额外的固定支架，可直接串接在气路中，安装时仅需保证接头前后留有足够的气管插拔操作空间，即可完成后期的维护拆卸作业，接头可在常规工业车间环境温度范围内稳定工作，部分采用耐低温材质的型号也可适配低温工况下的气路连接需求。
