可调式手持钢锯结构三维设计

　　这款手动钢锯的三维结构设计，核心围绕现场金工作业的实际操作需求展开，在建模阶段就充分考虑了不同工况下的使用边界，没有做多余的装饰性结构，每一处几何特征都对应实际的功能需求。从应用场景来看，这类手持钢锯覆盖了设备维保现场的金属型材切割、五金加工工位的小批量工件下料、管线安装作业中的管材截断，甚至户外应急抢修场景下的简易金属切割作业，不需要外接动力源，依靠人力即可完成操作，对作业环境的适配性极强。

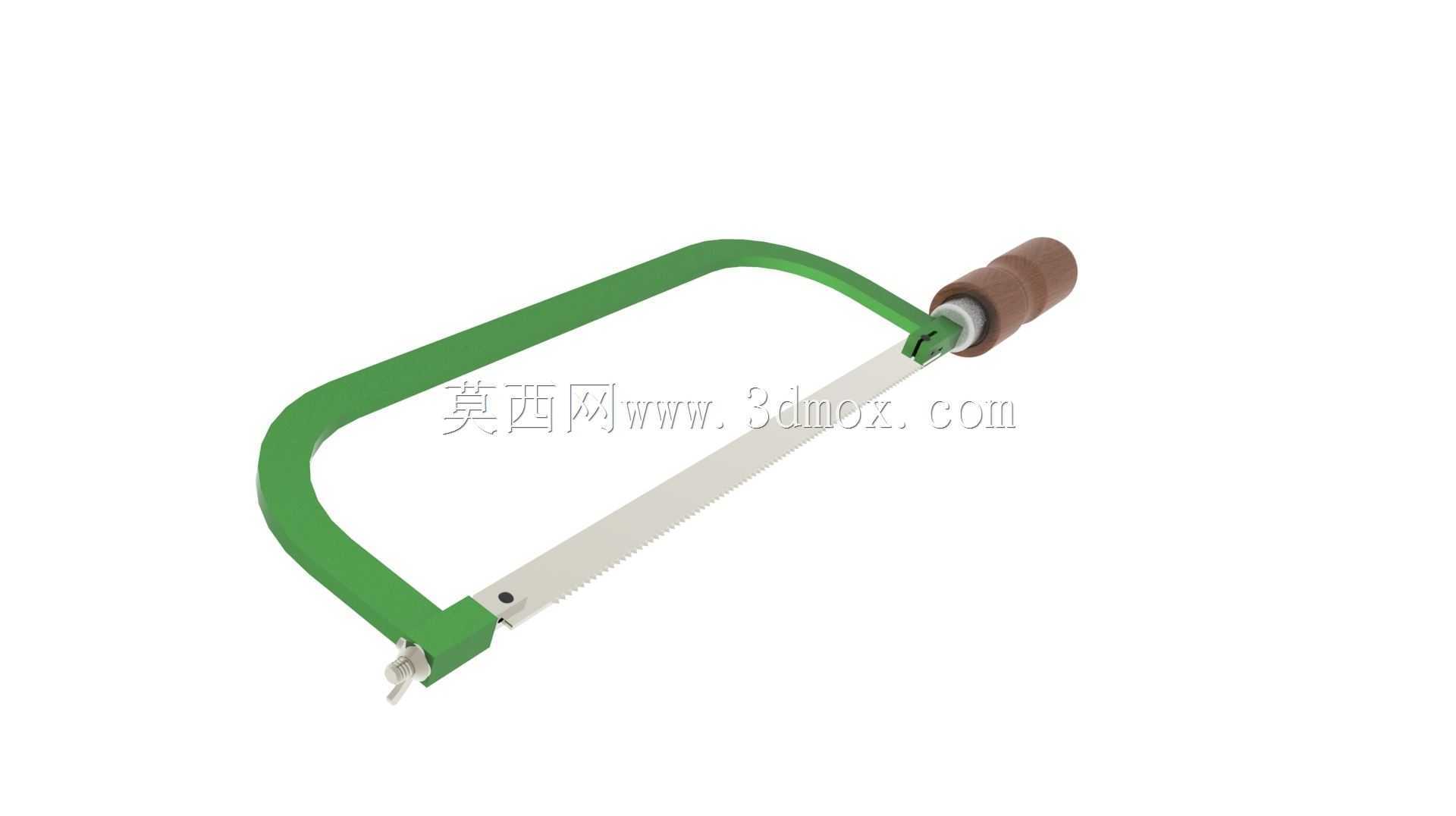

　　在功能特性的设计上，锯弓主体采用弧形弯制的框架结构，这种构型首先能保证框架自身的结构刚度，在施加锯切压力的时候不会出现过度形变导致锯条偏移，同时弧形的内凹空间可以给锯条的往复运动留出足够的行程，不会因为框架结构干涉锯切深度，常规作业下可以满足厚度不超过100mm的金属型材切割需求。握把部分采用贴合手掌弧度的柱形结构，建模时特意做了微锥度的外形设计，握持时可以自然贴合掌心的受力区域，长时间往复施力的时候不容易出现打滑，也能减少手掌局部的应力集中，降低作业疲劳感。锯条的张紧机构设置在锯弓的前端，采用偏心锁紧的结构原理，只需要扳动锁紧拨片就可以快速完成锯条的张紧或者拆卸更换，不需要额外借助扳手类工具，在现场作业时如果出现锯条崩齿的情况，可以在十几秒内完成锯条更换，不会耽误作业进度。

　　设计思路上没有追求复杂的多功能集成，而是把核心的使用可靠性放在第一位，锯弓的壁厚经过反复校核，在保证整体重量控制在500g左右的前提下，满足150N的侧向施力下形变量不超过1mm的刚度要求，避免锯切过程中因为锯弓形变导致锯条折断。锯条的安装位置做了定位槽设计，安装时锯条的锯齿方向可以快速对准作业方向，不会出现装反的情况，两端的固定销采用间隙配合的公差设计，既能保证锯条安装后不会出现径向窜动，又能在张紧后让锯条保持平直状态，不会出现扭曲导致锯缝歪斜。

　　从安装边界和尺寸参数来看，这款钢锯的整体长度控制在320mm左右，锯弓的最大外廓宽度为110mm，握把的直径为35mm，适配市面上通用长度为300mm的标准手用钢锯条，不需要定制特殊规格的耗材，用户可以直接采购市售的标准锯条进行替换，降低了后续的使用成本。锯弓的表面做了圆弧过渡处理，所有的棱角位置都做了R2以上的圆角，避免操作过程中锋利的边角划伤手掌，张紧机构的拨片边缘也做了钝化处理，扳动的时候不会硌手。在锯弓和握把的连接位置，设计了嵌入式的连接结构，保证两者连接后不会出现相对转动，施力的时候扭矩可以直接传递到锯弓上，不会出现握把打滑空转的情况。

　　建模过程中对各个运动部件的配合间隙做了精准的还原，张紧机构的偏心轮转动行程刚好匹配标准锯条的安装长度差，张紧后锯条的预紧力可以达到80N左右，这个预紧力下锯条既不会因为太松出现锯切时的摆动，也不会因为预紧力过大导致锯条在受力时出现脆性断裂。整体结构没有易损的复杂零件，除了需要定期更换的锯条之外，主体框架的使用寿命可以满足上万次的锯切作业需求，适合作为车间、维保班组的常备手动工具，也可以作为五金工具类产品结构设计的参考模型，帮助设计人员快速理解手动钢锯的结构原理和配合关系，在进行同类工具改型设计时可以直接复用核心的张紧结构和框架构型，缩短研发周期。
