机用平口虎钳装配结构三维设计

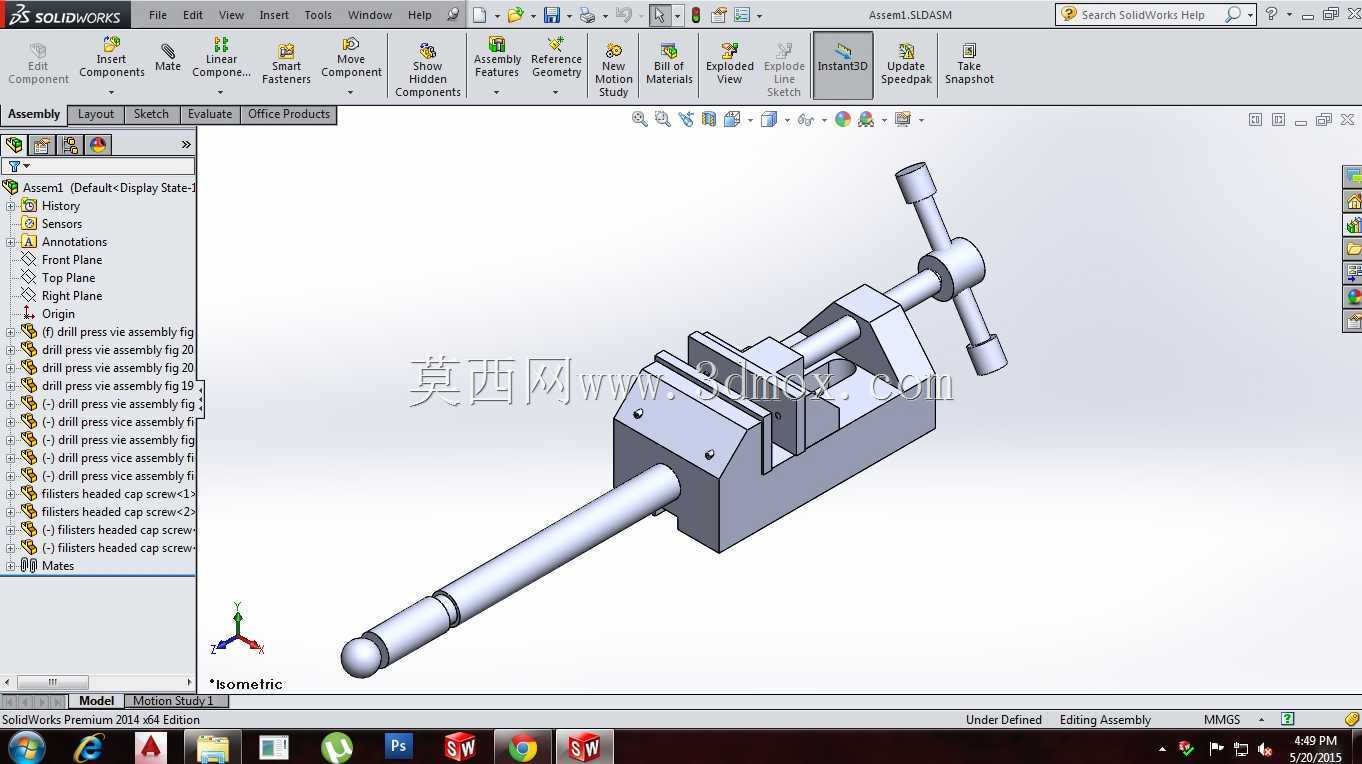

　　这款虎钳结构主要面向普通铣床、钻床、小型加工中心的工件装夹场景，也可适配钳工台的手工划线、修配作业，是机械加工工位最基础的通用夹紧工装。整套结构采用丝杠螺母副作为核心传动机构，转动端部的T型手柄即可带动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合与夹紧动作，丝杠端部设计有球形挡头，可避免丝杠行程超程时从固定钳身脱出，同时保证活动钳身的行程限位可靠。固定钳身作为整套结构的承载基体，底部设计有平整的安装基面，可通过T型螺栓与机床工作台的T型槽配合完成固定，安装时需保证钳身导轨面与机床进给方向的平行度误差控制在0.02mm/m以内，避免装夹工件后出现加工基准偏移。活动钳身与固定钳身的配合面采用矩形导轨结构，

　　配合间隙可通过侧面的紧固螺钉进行微调，长期使用出现导轨磨损后，可通过调整镶条的压紧量恢复配合精度，避免夹紧工件时出现钳身上翘、工件移位的问题。钳口部分采用可拆卸式设计，两块钳口板分别通过内六角螺钉固定在活动钳身与固定钳身的安装面上，钳口工作表面加工有交叉网纹，可增大与工件接触面的摩擦力，夹紧光滑金属工件时不易出现打滑，当钳口磨损或出现磕碰损伤时，可直接拆下更换钳口板，无需更换整套钳身，降低工装维护成本。丝杠传动部分采用梯形螺纹传动，相比普通三角螺纹具备更好的传动强度与自锁性能，夹紧工件后不会因为切削振动出现丝杠反转、钳口松脱的问题，无需额外增加锁紧机构即可保证装夹可靠性，T型手柄的力臂长度经过匹配设计，操作人员施加正常手动作用力时，

　　钳口可产生足够的夹紧力满足常规铣削、钻削的切削负载要求，不会因为夹紧力不足导致工件飞出。整套结构的外形尺寸适配中小型机床的工作台安装边界，闭合状态下整体长度可适配多数小型加工中心的工作台行程范围，最大开口量可满足常规尺寸的方形、矩形工件装夹需求，针对异形工件装夹时，也可在钳口位置加装定制V型块、软钳口等附件，拓展装夹适用范围。设计过程中对各运动部件的干涉情况做了完整校验，活动钳身全程运动无卡滞，丝杠转动无阻滞，所有紧固件的安装位置都预留了足够的扳手操作空间，现场装配与后期维护时无需特殊工装即可完成拆装。固定钳身的排屑空间做了针对性设计，加工产生的切屑可顺着钳身斜面滑落，不会堆积在导轨配合面内，日常清理时只需用毛刷即可扫出残留切屑，

　　减少切屑进入导轨配合面造成的磨损，延长工装使用寿命。针对不同加工场景的使用需求，该结构可通过更换不同长度的丝杠调整最大开口行程，也可在固定钳身底部增加回转底座，实现钳身360度角度调整，满足不同角度的斜面加工、斜孔钻削装夹需求。整套结构的零件加工工艺性良好，固定钳身与活动钳身可采用铸铁铸造后经铣削、磨削加工完成，丝杠可采用45号钢调质后车削螺纹，钳口板可采用合金钢淬火处理提升耐磨性，所有零件的加工精度要求符合通用工装的制造公差范围，普通机械加工厂即可完成整套零件的加工与装配，无需特殊加工设备。
