拉环式螺纹柱塞定位销结构设计

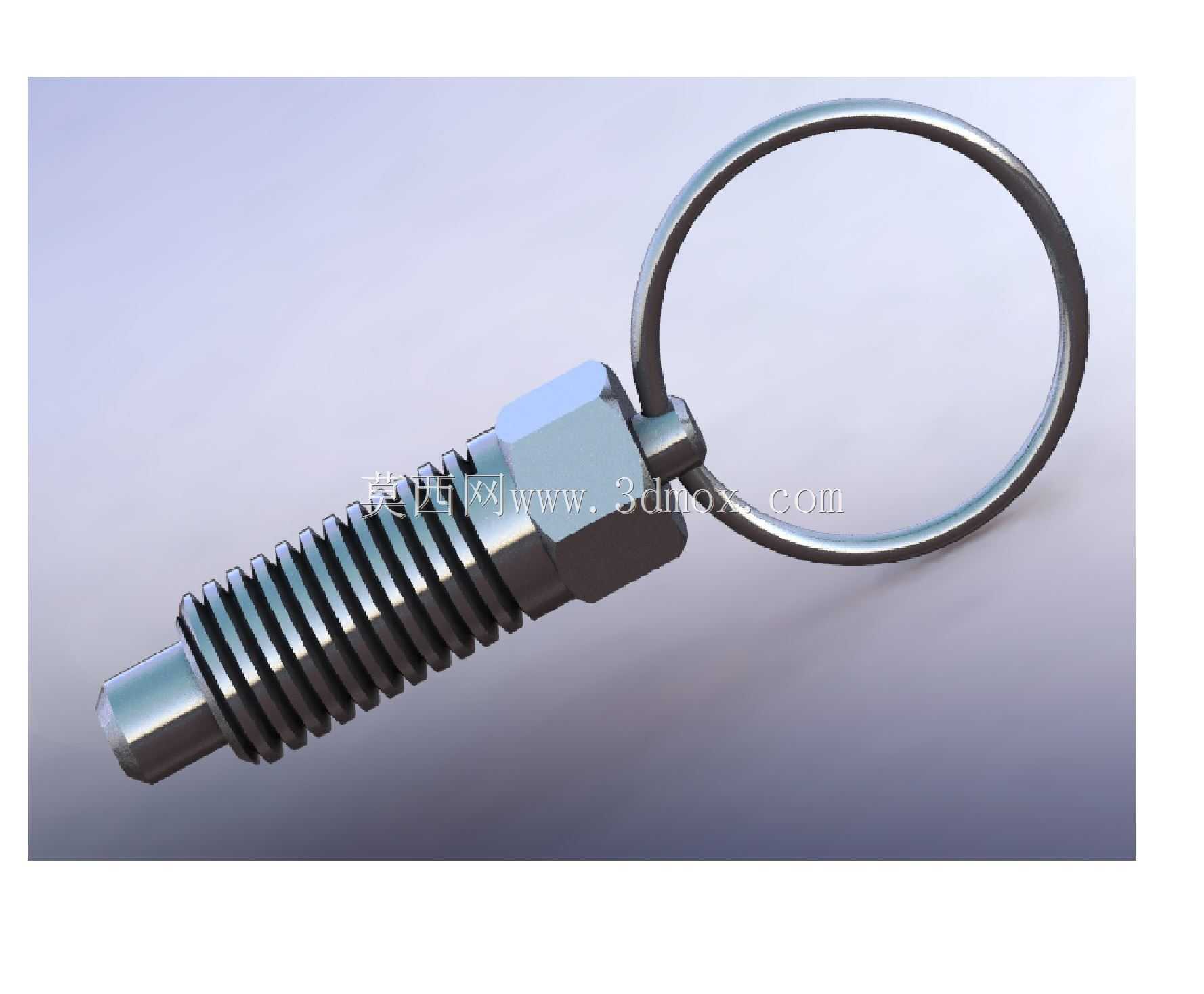

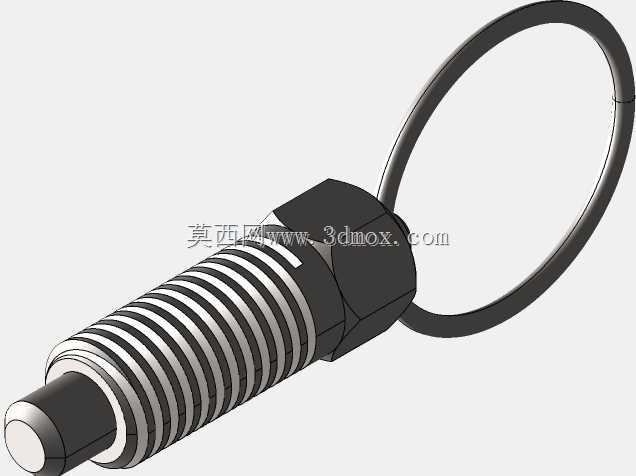

　　这类带拉环的螺纹式定位柱塞，在工装夹具、非标自动化线体、模具快换结构里的出镜率极高，很多做治具设计的工程师在做快换工位定位时，第一时间会想到这类结构——相比普通的圆柱固定销，它不需要额外的拔销工具，操作人员徒手拉动端部的环形拉环就能缩回销头，解除定位约束，换型效率比传统敲入敲出的固定销高太多。从结构本身来看，它的主体是一段外螺纹柱身，中间加工出六角拧动面，方便用扳手将整个销体拧入安装基座的螺纹孔内，不需要额外做销孔过盈配合或者压装工序，安装时只需要在基座上攻对应规格的内螺纹，就能完成固定，安装边界的容错率比压装销高不少，哪怕基座是薄板焊接件，只要螺纹牙数够3到5牙，就能保证足够的连接强度。销体内部集成了弹簧复位结构，

　　常态下销头在弹簧推力下伸出柱体端面，卡入定位件对应的定位孔内，实现周向或者轴向的位置锁定，当需要解除定位时，拉动尾部的环形拉环，就能带动内部的芯轴压缩弹簧，把销头拉回柱体内部，定位件就可以顺利移出工位，松开拉环后销头会自动复位，不需要额外的锁止或者解锁操作，单人就能完成快换动作。设计这类结构的时候，首先要核算销头的伸出长度，一般伸出量控制在3到5毫米就足够满足定位需求，太长的话会导致拉环行程过大，操作费力，太短则容易因为加工误差导致定位失效，销头的端部一般做15度到30度的导入倒角，方便定位件推入的时候自动导正，不会出现销头顶死定位件端面的情况。柱身的螺纹规格一般选细牙螺纹，相比粗牙螺纹，细牙的自锁性更好，

　　设备运行产生的振动不会导致销体从基座螺纹孔里松脱，当然如果是振动幅度特别大的冲压工位，还可以在螺纹配合处加涂螺纹锁固胶，或者在六角面和基座之间加弹性垫圈，进一步防松。尾部的拉环采用铰接结构和内部芯轴连接，拉环可以绕铰接轴360度转动，不管操作人员从哪个角度施力，都能顺利拉动芯轴，不会出现卡滞，拉环本身的直径设计要足够容纳成年人的手指穿过，一般内径控制在25毫米左右，戴劳保手套操作也能顺利伸入，不会出现抠不住拉环的情况。在实际应用场景里，这类定位销常常用在焊接工装的快换压板上，不同规格的工件焊接时，只需要拉开拉环就能转动压板到对应位置，松开后销头自动卡入压板的定位孔，不需要额外拧螺栓固定；还有自动化线的托盘阻挡定位工位，

　　托盘流到指定位置后，销头自动弹出卡入托盘底部的定位槽，完成托盘的精准定位，工位作业完成后，气缸或者人工拉动拉环缩回销头，托盘就能继续流向下个工位；另外在模具的滑块限位结构里，也能看到这类结构的身影，滑块抽芯到位后，销头弹出卡入滑块的限位槽，防止注塑压力导致滑块后退，开模时拉动拉环就能解除限位，让滑块顺利复位。做三维建模的时候，要重点注意内部弹簧的行程和芯轴的限位结构，芯轴的尾部要做轴肩限位，防止弹簧推力把芯轴整个推出销体，拉环的铰接处要留0.1到0.2毫米的装配间隙，保证拉环转动灵活，不会因为加工误差导致铰接处卡死。柱身的六角对边尺寸要符合标准紧固件的对边规格，方便用户用标准扳手安装，不用定制特殊工具。销头和柱体内部的导向孔配合公差选H7/g6的间隙配合，既保证销头伸缩顺畅，又不会因为间隙过大导致定位精度超差，一般这类销的定位重复精度可以控制在0.05毫米以内，满足大部分工装和非标设备的定位需求。安装的时候需要注意，基座上的螺纹孔要和定位面保持垂直，垂直度公差控制在0.02毫米以内，不然会导致销头伸出后和定位孔不同心，出现卡滞或者定位不准的问题，螺纹孔的深度要比销体拧入深度深2到3毫米，避免销体拧到底的时候顶住螺纹孔底部，导致安装不到位。
