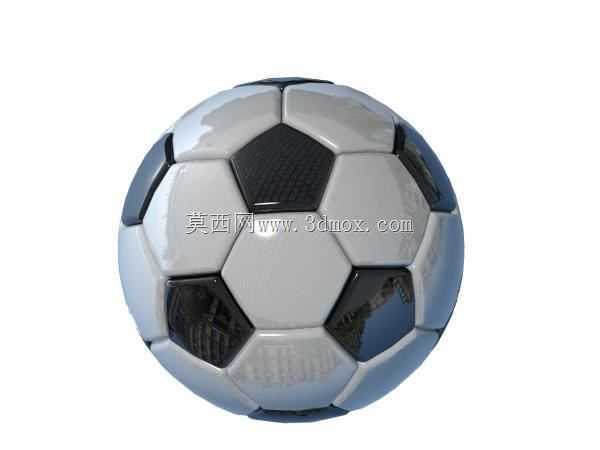

经典黑白拼接球面运动器材结构设计

　　日常做运动器材类曲面建模时，这类经典拼接球面的结构参考价值很高，不少做球形壳体、曲面拼接结构的设计都会参考这类成熟的球面分块逻辑。先从实际应用场景说，这类球面结构最核心的使用场景是体育竞技用球的生产制造，除此之外，同逻辑的分块球面结构也会用在球形装饰壳体、游乐设施球形舱、特种球形压力容器的轻量化分块设计里，甚至部分球形机器人的外壳分块也会借鉴这类拼接思路，毕竟这种经过上百年实际验证的分块方式，在曲面贴合度、结构受力均匀性上都有很成熟的表现。

　　从实际用途来看，这个球面结构的核心是通过两种不同形状的面片拼接，实现近似完美球形的封闭壳体，正五边形与正六边形的面片搭配，能让每一块拼接片的边缘曲率过渡均匀，不会出现局部应力集中的问题，不管是充气后的形变回弹，还是受外力冲击时的力传导，都能沿着拼接缝均匀分散到整个球面，避免局部受力过大出现破损。做这类结构设计的时候，首先要确定球面的基准直径，所有面片的轮廓线都要贴合在同一个基准球面上，不能出现面片外凸或者内凹的情况，不然拼接的时候会出现缝隙，或者拼接后球面圆度不达标。

　　设计思路上，首先要确定单块五边形面片的边长，这个边长直接决定了整个球面的分块数量，常规的足球结构是12块正五边形搭配20块正六边形，五边形的每一条边都和六边形的边等长，保证拼接的时候边缘能完全对齐。建模的时候不能直接用平面面片拉伸，要先在球面上投影出每一块面片的轮廓线，再沿着轮廓线做等距偏置，留出拼接缝的余量，这个余量要根据实际生产的工艺来定，如果是贴皮工艺的足球，余量要留足粘接的重叠宽度，如果是硬质壳体拼接，就要留好卡扣或者焊接的配合位。

　　外形尺寸方面，这类球面的直径可以根据实际使用需求调整，常规成人用足球的基准直径在220mm左右，对应的五边形面片边长大概在45mm上下，安装边界上要注意，整个球面是完全对称的结构，没有固定的安装基准面，所以做配套结构比如气门芯安装位的时候，要选在某一块六边形面片的中心位置，避开拼接缝，因为拼接缝位置是多层材料叠加的位置，厚度比单片位置大，开孔容易出现密封不严的问题。另外做曲面加厚的时候，要注意每一块面片的加厚方向都是沿着球面的法向，不能垂直于面片本身的平面加厚，不然相邻面片的加厚面会出现干涉，拼接的时候无法贴合。

　　很多新手做这类球面建模的时候容易犯的错误是先画平面的五边形六边形再弯折到球面上，这样做出来的面片边缘会出现长度偏差，拼接的时候缝隙不均匀，正确的逻辑应该是先做完整的基准球面，再在球面上通过几何投影分割出每一块面片的轮廓，这样每一条边的长度都是球面上的弧长对应值，拼接的时候能完全贴合。另外拼接缝的结构设计也很关键，如果是柔性材质的球面，拼接缝可以做阶梯式的搭接结构，增加粘接面积，提升接缝的抗撕裂强度；如果是硬质工程塑料的球形壳体，拼接缝可以做止口结构，既能保证拼接后的定位精度，又能提升整个壳体的结构刚性，避免受外力时接缝处错位。

　　从受力特性来看，这种五六边形拼接的球面，在受到垂直于球面的冲击力时，力会沿着拼接缝的方向传递到相邻的6块面片上，相比单块整球面或者其他分块方式，受力分散效果更好，这也是为什么这种结构能在足球上沿用这么多年的核心原因，哪怕现在有了各种新型的球面分块设计，这种经典结构的受力表现依旧是很优秀的参考标准。做其他球形产品设计的时候，只要涉及到分块拼接的球面结构，都可以参考这种分块逻辑，根据实际的尺寸需求调整面片的大小和数量，比如做更大尺寸的球形壳体，可以增加六边形的数量，减小单块面片的尺寸，降低单块面片的成型难度，同时提升整个球面的结构强度。
