双圈挂钩式异形不锈钢弹簧结构设计

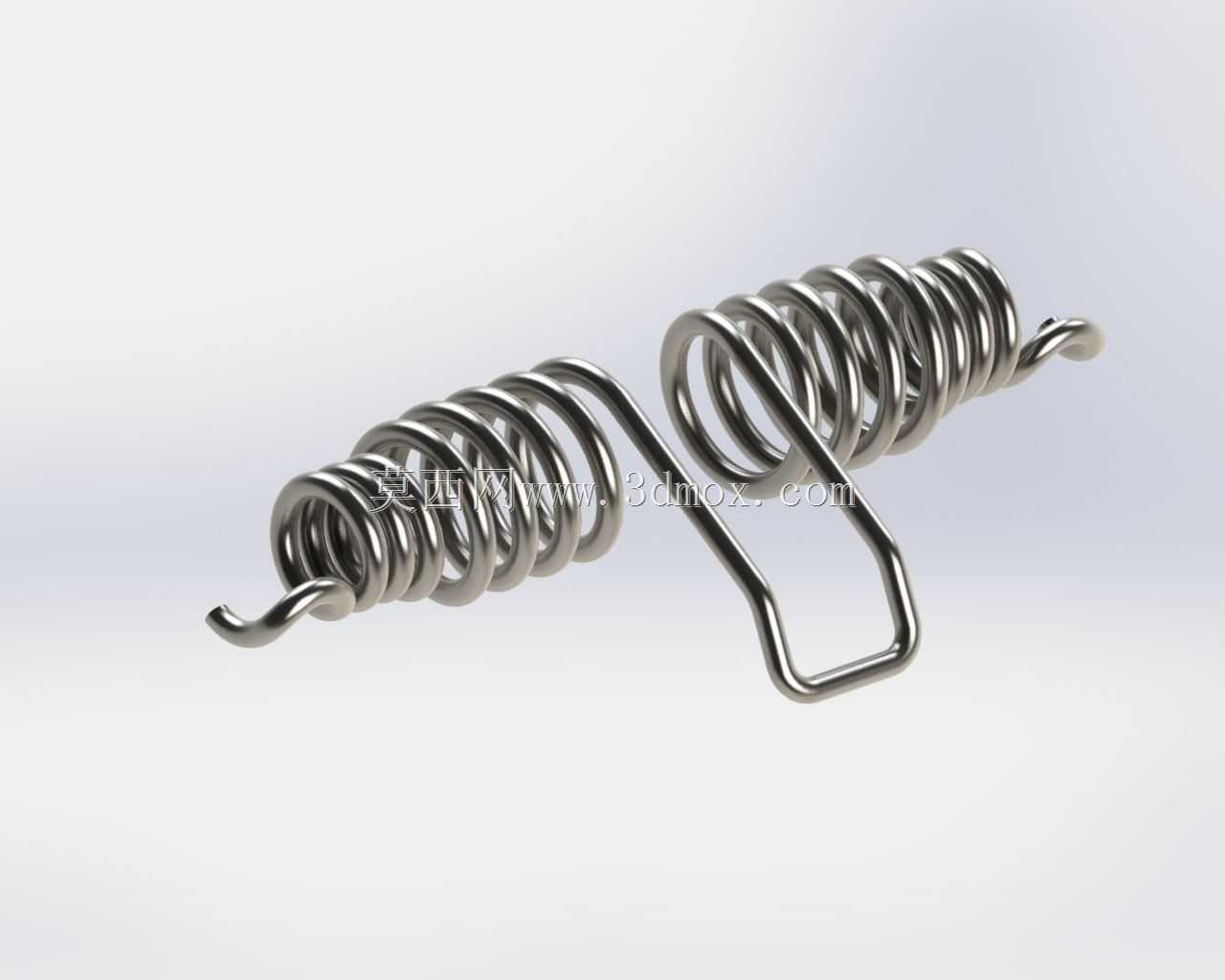

　　这款双圈带异形挂钩的不锈钢弹性元件，在日常设备配套场景里覆盖范围极广，小到民用电器的舱门卡扣、小家电的开合复位结构，大到工业设备里的张紧机构、工装夹具的快压复位组件，甚至户外设施的连接张紧部位都能见到同类结构的身影。和常规两端直钩的拉伸弹簧不同，这款弹簧一端做了弯折成型的异形挂扣，另一端是常规的小圈挂钩，这种结构设计是为了适配特定安装空间里的挂接需求——很多设备内部的安装位并非规则平面，常规直钩弹簧要么挂接后容易滑脱，要么需要额外增加转接件才能固定，而一体弯折成型的异形挂扣可以直接卡入预设的卡槽位，不需要额外紧固件，装配时直接对位卡入即可，能有效减少装配工序，降低整机的零件数量。

　　从功能特性来看，不锈钢材质的选型首先解决了常规弹簧钢易锈蚀的问题，在潮湿环境、有弱腐蚀介质的工况下，不需要额外做表面防锈处理就能长期稳定工作，避免了镀层脱落、锈迹污染配套设备的问题。弹簧的有效圈数经过匹配设计，在额定拉伸行程内，刚度曲线保持线性，不会出现行程末端力值陡增或者初期力值不足的问题，两端的挂钩在成型时做了圆角过渡处理，避免应力集中导致挂钩根部断裂，很多现场失效的拉伸弹簧问题都出在挂钩和簧圈的连接位置，直角弯折的位置在反复拉伸载荷下很容易萌生疲劳裂纹，这款结构在弯折处保留了合理的过渡圆弧，能分散交变载荷下的应力集中，提升循环使用寿命。

　　设计这类弹簧的时候，首先要确认的是安装边界的两个挂点距离，也就是弹簧自由状态下的两端挂点中心距，以及工作拉伸到最大行程时的挂点中心距，两个距离的差值就是弹簧的工作行程，根据需要的复位力值反推簧丝直径、簧圈中径和有效圈数。这款弹簧的异形挂扣部分，弯折尺寸需要和配套的卡槽尺寸做公差匹配，挂扣的开口宽度要略小于卡槽的卡接位宽度，保证卡入后不会松脱，同时挂扣的弯折高度要避开周边的运动部件，避免弹簧伸缩过程中挂扣和周边零件发生剐蹭。簧圈部分的外径尺寸也要考虑安装空间的径向边界，不能在弹簧伸缩出现轻微偏摆的时候和周边结构发生摩擦，否则长期摩擦会磨损簧丝，导致弹簧提前断裂。

　　实际选型应用的时候，要注意这类带异形挂钩的弹簧不能超行程使用，很多现场故障都是因为安装时强行拉长弹簧超过其极限行程，导致簧圈出现塑性变形，无法复位到初始长度，最终丧失弹性功能。另外不锈钢弹簧虽然防锈性能优异，但不适合在强酸强碱的高腐蚀工况下长期使用，这类工况需要选用更高牌号的耐蚀合金材料。在装配过程中，要保证两端挂点的受力方向和弹簧轴线尽量重合，避免出现偏载，偏载状态下弹簧的簧圈会出现局部应力过高的问题，不仅会让力值输出出现偏差，还会大幅缩短疲劳寿命。

　　从建模角度来说，这类弹簧的建模重点在挂钩部分的扫掠路径绘制，簧圈部分可以通过螺旋线生成基础路径，两端的挂钩部分需要和螺旋线做相切过渡，保证扫掠出来的簧丝在连接位置顺滑无拐点，否则后续做工程图或者有限元分析的时候，会在拐点位置出现应力奇异，导致分析结果失真。异形挂扣的弯折角度要严格按照安装空间的尺寸来设定，不能随意更改弯折半径，过小的弯折半径会导致实际生产时簧丝弯折处出现裂纹，过大的弯折半径又会导致挂扣尺寸超差，无法卡入配套卡槽。
