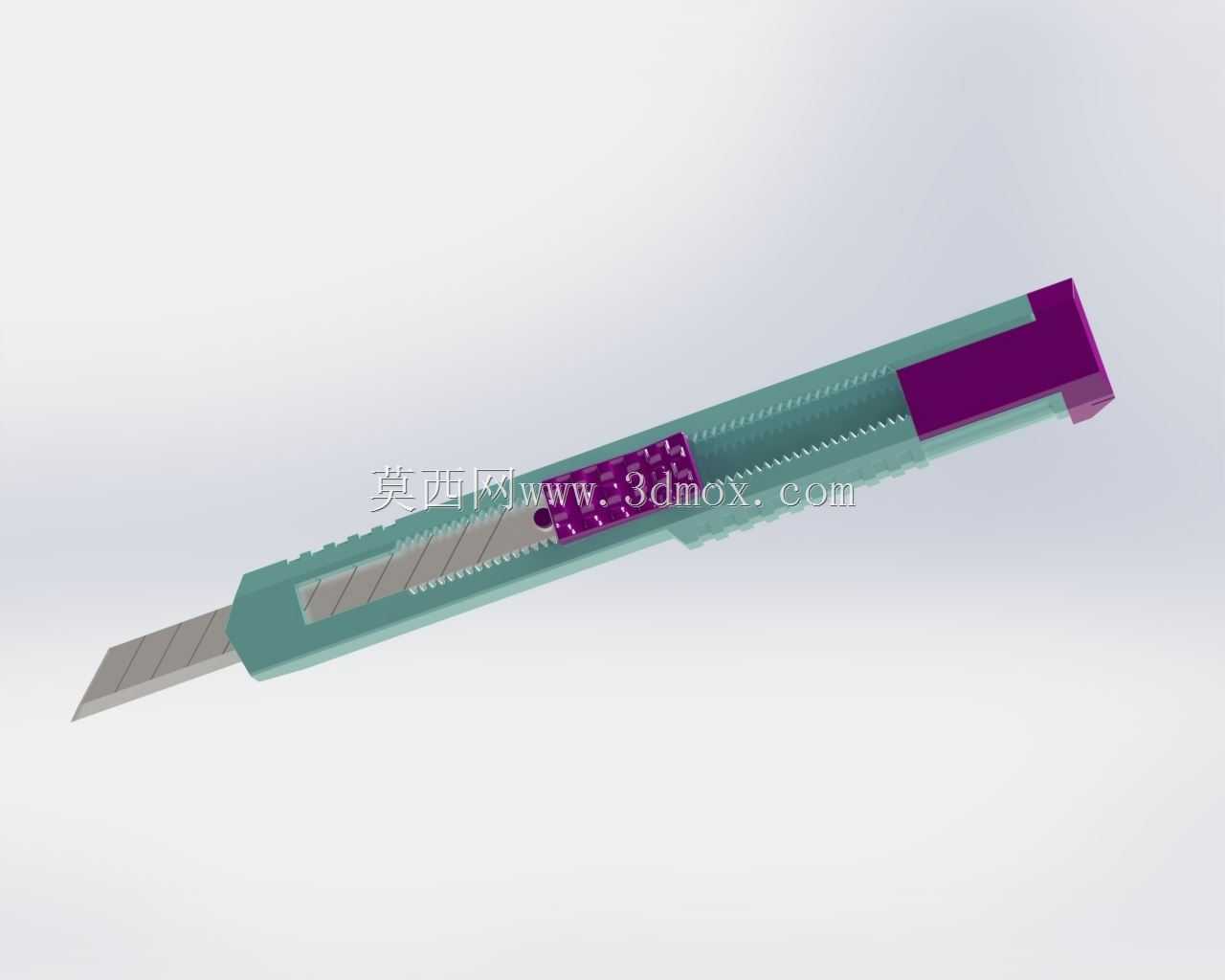

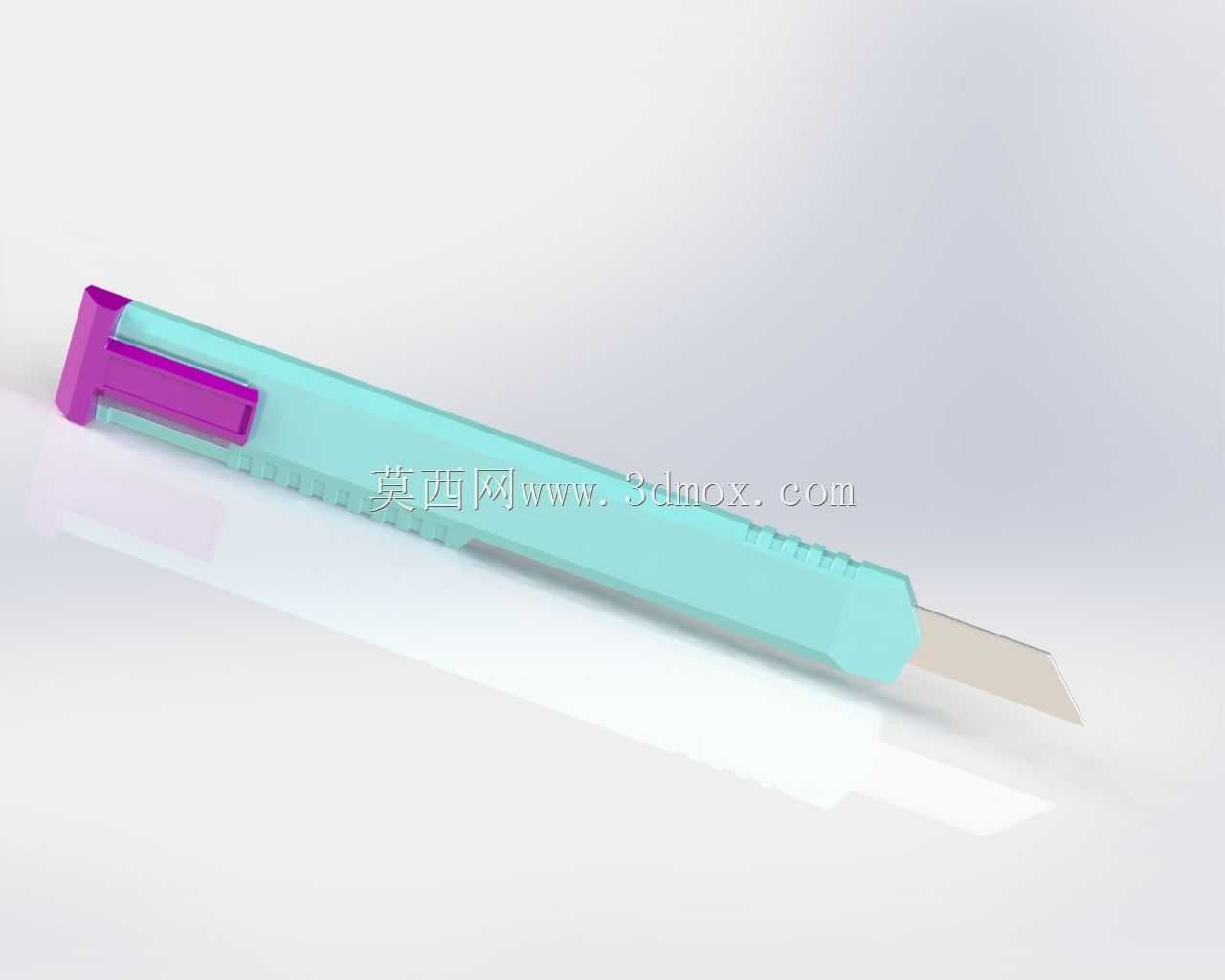

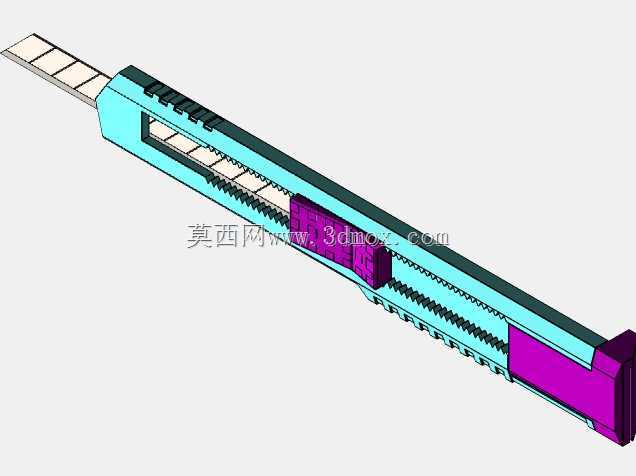

伸缩式美工裁纸刀结构三维设计

　　日常生产与办公场景里，手动裁切工具的使用覆盖了从广告制作、纸品加工、包装拆封到文具使用、线束修整等诸多环节，这款伸缩式美工裁纸刀的结构设计，正是围绕高频手动裁切场景的实际使用需求展开。从实际使用的工况来看，这类刀具需要兼顾握持稳定性、刀片伸缩的可靠性、使用安全性以及刀片更换的便捷性，设计过程中首先对握持段的人机尺寸做了适配，整体刀身长度控制在单手握持的舒适区间，握持段的外壳做了防滑的棱纹结构，避免施力裁切时出现打滑脱手的问题，刀身外壳采用分体式卡扣装配结构，不需要额外的紧固件就能完成上下壳体的扣合，既降低了装配难度，也方便后续刀片耗尽时拆开壳体更换备用刀片。刀片的伸缩锁定结构是这款刀具的核心功能部分，

　　设计时采用了推块与刀身内部滑槽的过盈配合锁定结构，推块外露部分做了防滑的齿纹，使用者单手持握时用拇指就能推动推块完成刀片的伸出与收回，推块滑动的行程对应刀片伸出的不同档位，每一个档位都有对应的卡点定位，保证裁切过程中刀片不会因为受力出现回缩，避免裁切失效或者操作受伤。刀片部分采用标准分段式美工刀片规格，刀片上的预折断痕位置与刀身的伸出档位做了匹配，当前端刀片磨损后，可以伸出对应长度折断磨损段，继续使用锋利的刀片段，不需要频繁更换整根刀片，降低使用成本。刀头位置的出刀口做了限位结构，仅留出刀片伸出的窄缝，避免刀片在刀身内部出现晃动偏移，保证裁切时刀片的直线度，不管是裁切纸张、薄塑料片、胶带还是薄的包装板材，都能保持裁切切口的平整。

　　从安装边界来看，这款刀具的所有内部构件都完全收纳在外壳内部，收回状态下刀片完全隐藏在壳体内，不会出现刀片外露划伤的风险，适合放在工具包、文具袋内携带，不会剐蹭其他物品。内部的刀片托采用金属冲压件结构，与塑料推块做嵌合装配，刀片托上的卡槽与刀片尾部的定位孔完全匹配，保证刀片安装后不会出现左右窜动，推块滑动的滑槽在刀身壳体内部做了连续的导向筋设计，推块滑动过程中全程被导向筋约束，不会出现卡滞或者脱轨的问题。尾端的塑料堵头做了可拆卸设计，拆开后可以在刀身内部的空腔存放备用刀片，不需要额外携带备用刀片的包装，提升使用的便捷性。在结构强度设计上，刀身外壳选用的硬质塑料材质可以承受日常裁切时的握持施力，推块部分采用耐磨性更好的塑料材质，

　　保证多次滑动伸缩后不会出现过度磨损导致锁定失效的问题，刀头位置的出刀口边缘做了加厚处理，避免长期使用后出刀口出现磨损变形，影响刀片的定位精度。实际使用过程中，这款刀具的施力方向与刀身轴线保持一致，握持时手掌包裹住刀身主体，拇指控制推块调整刀片伸出长度，针对不同厚度的裁切对象调整对应的伸出长度，裁切薄材料时仅伸出较短的刀片段，提升操作稳定性，裁切稍厚的材料时伸出对应长度的刀片，保证裁切深度足够，同时避免刀片伸出过长出现受力折断的问题。整个模型的结构完全还原了量产美工刀的装配关系，每一个卡扣、滑槽、定位卡点都按照实际生产的尺寸公差做了还原，可以直接用于同类手动裁切工具的结构参考、手板制作验证或者教学演示使用，结构设计上规避了同类产品常见的推块卡滞、锁定失效、刀片晃动等问题，在保证功能完整的前提下尽可能简化了零件数量，降低生产装配的成本。
