侧出风离心式鼓风散热风机结构

　　这款侧出风结构的离心鼓风部件，在各类需要定向强制风冷的场景中应用十分广泛，小到桌面级电子设备的内置散热、工控机箱的局部热源送风，大到小型工业设备的风道增压、精密仪器的恒温风冷循环，都能见到这类结构的身影。和常规轴流风扇直吹的送风逻辑不同，这类离心鼓风结构的气流是从叶轮轴向进风，经过蜗壳结构导流后从侧方出风口定向送出，能在有限的安装空间内获得更高的送风风压，适合需要克服风道阻力、将气流精准输送到指定发热区域的工况。

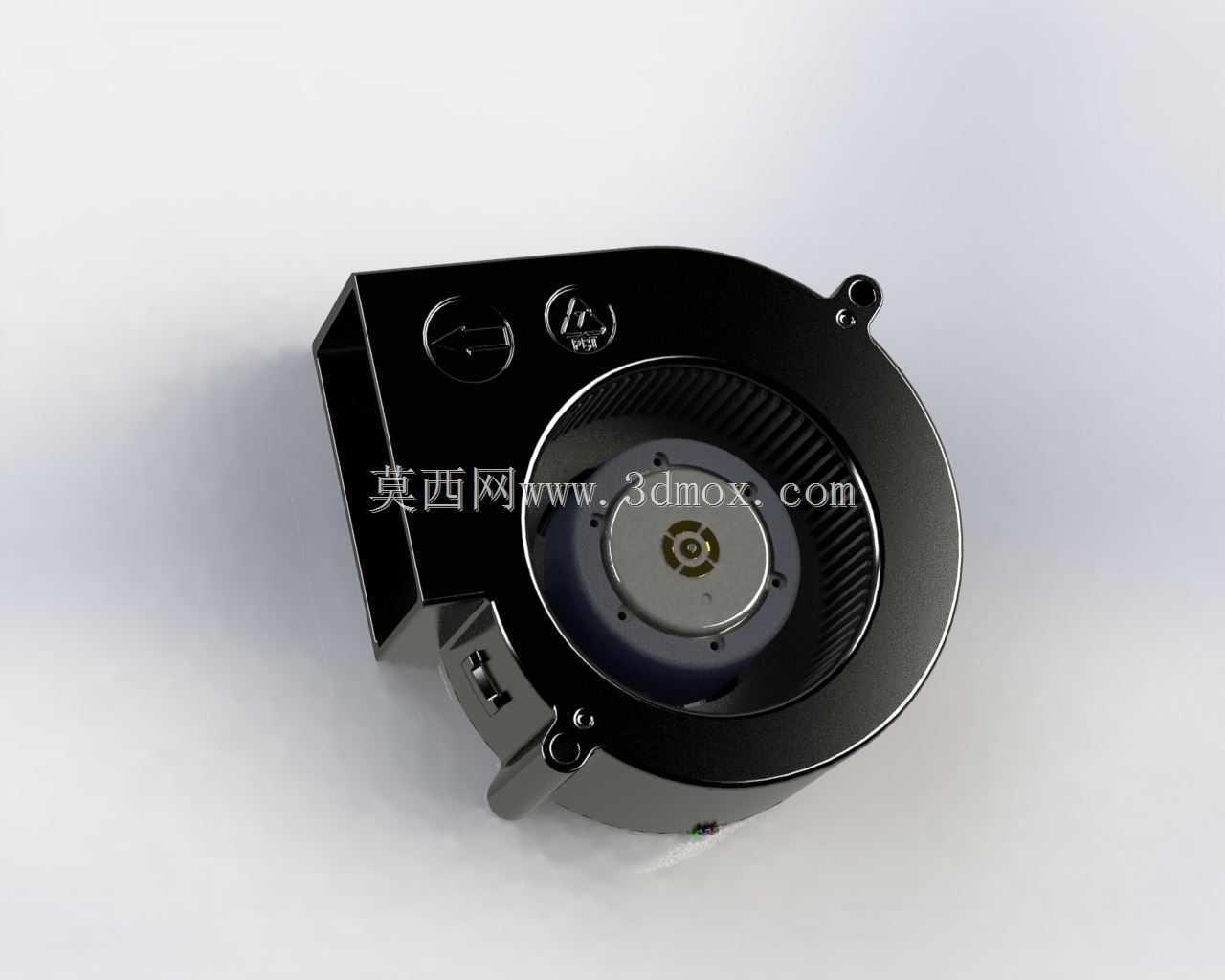

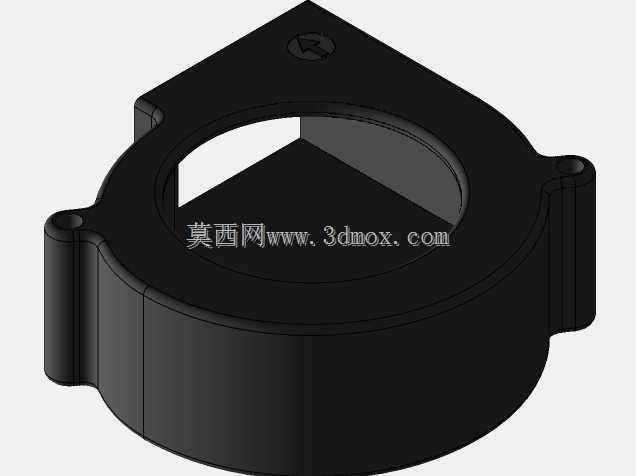

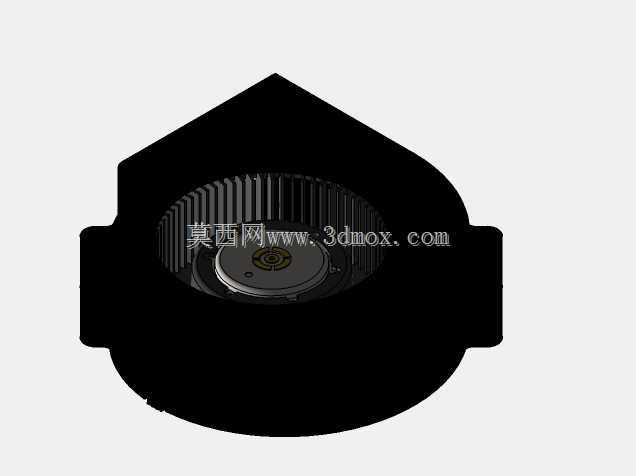

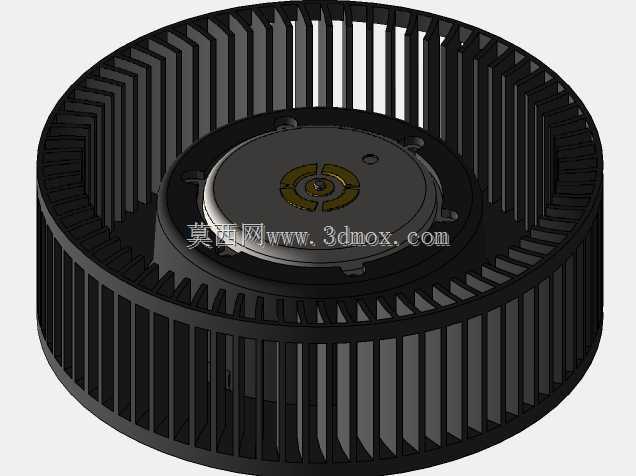

　　从结构设计逻辑来看，整个部件的核心是蜗壳型流道与内置多翼式叶轮的配合，蜗壳的型线采用渐开线设计，顺着叶轮旋转方向逐步扩大流道截面积，让叶轮甩出的气流能在流道内平稳减速增压，减少气流在壳体内的湍流损耗，降低运行过程中的气动噪音。叶轮采用多叶片前倾式设计，叶片数量排布兼顾动平衡精度与送风效率，每片叶片的折弯角度经过匹配调校，能在较低转速下输出足够的风量，同时避免叶片间气流干涉产生的异常振动。壳体侧边预留的两个带安装孔的固定耳，是安装定位的核心边界，两个安装孔的中心距、孔径尺寸都经过标准化设计，能直接适配常规设备的安装螺柱，不需要额外做转接支架，安装时只需要将出风口对准设备的风道入口，通过两颗螺丝即可完成固定，安装公差容错率较高，能适配小范围的装配位置偏差。

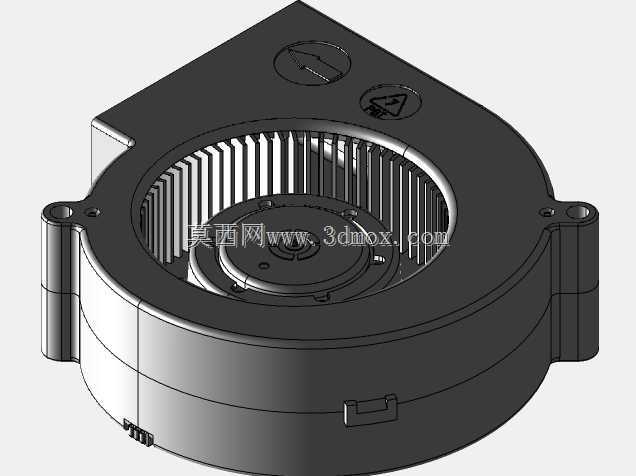

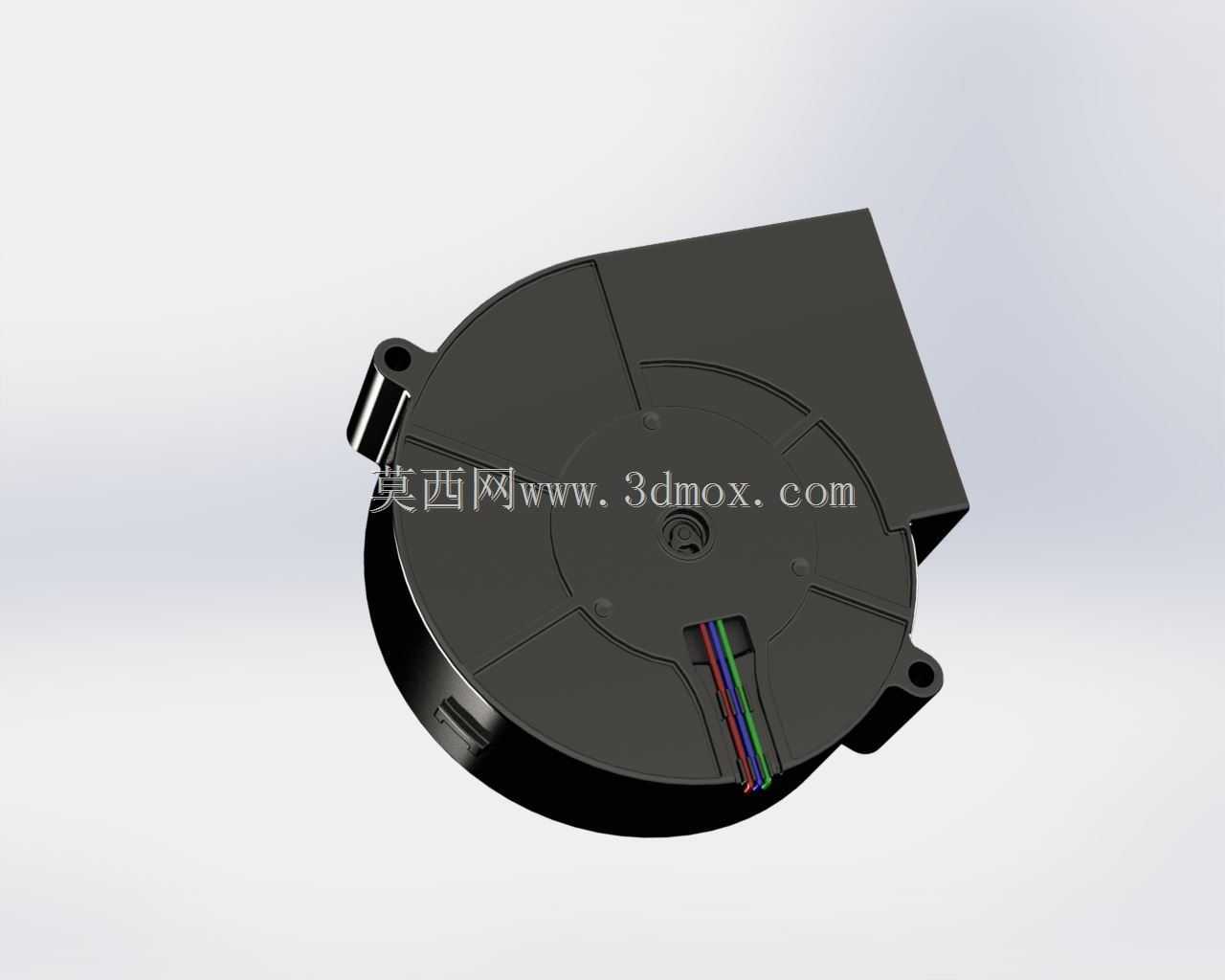

　　部件出线端采用多色线芯引出，分别对应电源正负极、转速反馈、调速控制等不同功能，线芯长度预留了足够的设备内部布线余量，不需要额外延长接线就能适配多数内置安装场景，出线位置做了防拉扯的应力释放结构，避免设备运输或者装配过程中线缆被拉脱导致的部件失效。壳体的整体外形采用扁平化设计，整体厚度控制在较小的尺寸范围内，能塞进厚度有限的狭窄安装空间，比如超薄型工控设备、紧凑型电源模块的内部间隙，不会占用过多的设备内部容积，出风口的截面尺寸经过匹配设计，能直接对接常规尺寸的矩形风道，不需要额外做变径转接，减少风道装配的额外工作量。

　　在实际选型应用中，这类鼓风部件的风压特性是核心考量点，相比同尺寸的轴流风扇，它能在风道存在一定阻力的情况下维持稳定的送风量，不会因为风道滤网、散热鳍片的阻挡导致风量大幅衰减，适合搭配带防尘滤网的密封型设备使用，即使滤网表面积累一定灰尘导致风阻上升，也能维持足够的风冷流量，保证设备内部发热元件的温度控制在合理区间。设计建模过程中，需要重点关注叶轮与蜗壳内壁的间隙控制，间隙过大会导致气流回流，降低送风效率，间隙过小则容易因为叶轮动平衡偏差、壳体注塑变形出现擦碰异响，建模时需要预留合理的装配公差，同时要考虑壳体注塑成型的拔模角度，避免结构出现倒扣导致生产脱模困难。另外固定耳的位置需要做加强筋结构，因为安装时螺丝锁紧的应力会集中在固定耳与壳体的连接位置，如果没有加强筋过渡，长期受振动影响容易出现固定耳断裂的问题，建模时在固定耳根部做圆弧过渡加薄筋加强，能大幅提升结构的抗振动性能，适配车载、工业现场等存在持续振动的使用场景。

　　进风面的网格防护结构也是设计中不能忽略的部分，网格的间隙尺寸既要保证足够的进风面积，避免进风阻力过大影响风量，又要防止设备内部的导线、小尺寸零件掉入叶轮区域，导致叶轮卡滞损坏，网格的筋条宽度做了优化，在保证结构强度的前提下尽可能减少对进风气流的阻挡。整个部件的重心落在两个安装耳的连线中心位置，安装后整体受力均匀，长期运行不会因为重心偏移导致固定螺丝松动，动平衡调校的基准面选在叶轮的中心轴孔位置，能保证叶轮高速旋转时的振动量控制在较低水平，减少运行过程中的共振噪音传递到设备壳体上。
