ABB低压隔离开关操作手柄结构设计

　　在低压配电柜体的装配场景里，这类操作手柄是隔离开关与操作人员之间的直接交互部件，日常运维中，运维人员通过扳动该手柄完成隔离开关的分合闸动作，直接决定了柜内电路通断操作的可靠性与操作手感。从实际使用场景来看，这类手柄多安装在低压抽出式开关柜、固定式配电屏的面板外侧，需要适配柜内OH125系列隔离开关的操作轴行程，既要保证操作时的力矩传递足够稳定，不会因为长期扳动出现配合间隙过大导致的分合闸不到位问题，也要兼顾面板外侧的操作安全性，避免操作时出现打滑、边角剐蹭运维人员手部的情况。

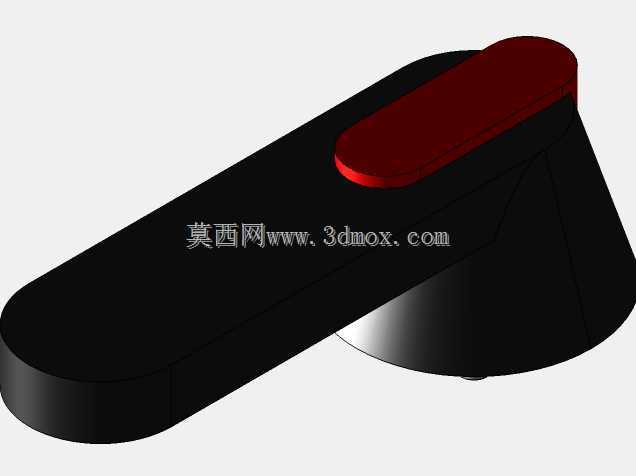

　　从结构设计思路来看，这款手柄采用了长条形扳动主体搭配端部操作连接座的布局，主体部分做了圆弧收边处理，没有尖锐的直角棱边，操作时手掌贴合的区域做了加宽处理，扳动时受力面积更大，即便佩戴绝缘劳保手套操作也能稳定施力。端部的红色标识块并非单纯的装饰件，实际是分合闸状态的视觉指示结构，当手柄处于合闸位置时，红色块会对准柜体面板上的合闸标识位，分闸时则随手柄转动偏移到分闸标识区域，运维人员在柜前巡检时不用凑近查看开关本体状态，远距离就能快速判断回路通断状态，有效降低误判风险。

　　在安装边界的考量上，这款手柄的连接座部分做了下沉式的轴孔配合结构，轴孔的形位公差需要和开关本体伸出的操作轴严格匹配，既要保证装配时能顺利套入，又要控制配合间隙在合理范围，避免操作时出现空行程。手柄整体的转动半径经过核算，安装在标准厚度的柜门上之后，扳动全程不会和柜门周边的加强筋、门锁机构、相邻回路的操作手柄产生运动干涉，哪怕是柜内排布多台同规格隔离开关，相邻手柄的操作间距也能满足安全操作要求，不会出现扳动一个手柄带动相邻手柄误动作的问题。

　　从功能特性层面来说，手柄主体采用高强度绝缘工程材料制作，表面做了哑光防滑处理，长期使用不会因为积灰、沾染油污出现打滑问题，材料本身的耐温性能适配配电柜体内部的温升环境，即便柜内长期带载运行导致温度升高，手柄也不会出现变形、材质脆化的问题。连接座内部嵌有金属加强衬套，和操作轴配合的部位不会因为长期反复扳动出现磨损扩孔的问题，能承受隔离开关分合闸所需的操作力矩，不会出现手柄断裂、形变导致的操作失效。

　　在实际选型适配过程中，这类手柄的三维模型可以直接导入柜体装配的整体装配体中，提前模拟操作行程的干涉情况，核对面板开孔位置和手柄转动范围的匹配度，不用等到实物试装才发现干涉问题，能大幅缩短低压柜体的设计迭代周期。建模时对手柄的握持曲面做了贴合人手握持习惯的弧度处理，操作力的传递路径经过优化，扳动时的力矩从手部握持区域平稳传递到端部的连接轴，不会出现应力集中的薄弱点，即便是带负荷分闸需要稍大操作力的场景，手柄也能稳定承受作用力，不会出现局部断裂的问题。另外手柄的外露部分做了统一的高度控制，安装完成后突出柜门面板的尺寸符合低压柜体的安全防护要求，不会因为突出过多导致过往人员误碰，也能适配标准的柜面防护外罩安装，不需要额外做结构修改。
