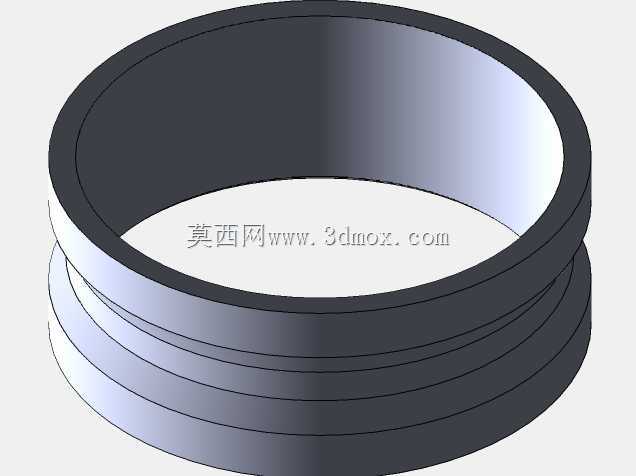

适配三维打印设备的高精度圆柱滚子轴承结构

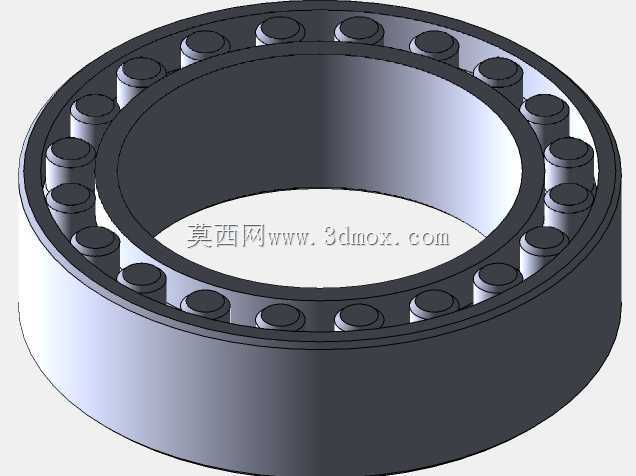

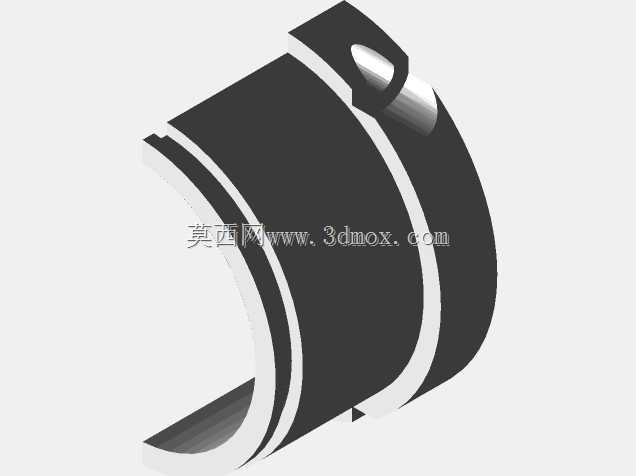

　　在桌面级及工业级熔融沉积、光固化三维打印设备的运动机构中，进给系统、挤出机构、回转工作台的回转支撑精度，直接决定了成型件的层厚一致性与轮廓尺寸公差，这类工况下的轴承选型与结构设计，往往需要兼顾低转动阻尼、高径向承载能力与紧凑安装空间的多重要求。这款针对三维打印设备开发的圆柱滚子轴承，在结构设计上摒弃了传统深沟球轴承点接触承载的特性，采用满装圆柱滚子的排布形式，滚动体与内外圈滚道为线接触状态，在承受挤出机构持续径向载荷、工作台回转偏载时，接触应力分布更均匀，不会出现球轴承在高频小行程往复运动下的滚道压痕磨损问题，能长时间保持回转精度稳定，避免因轴承游隙变化导致的打印层错、挤出偏移等成型缺陷。

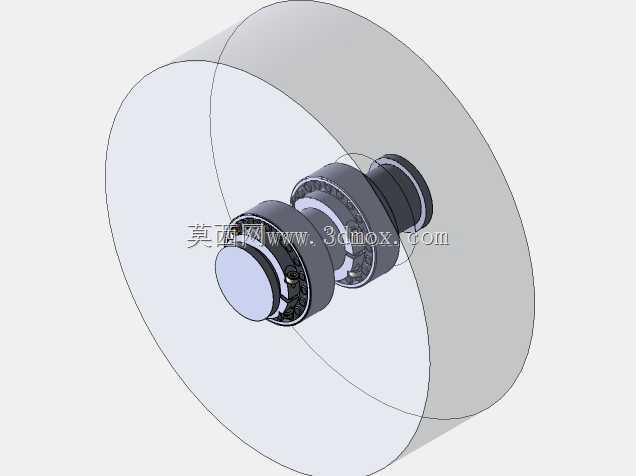

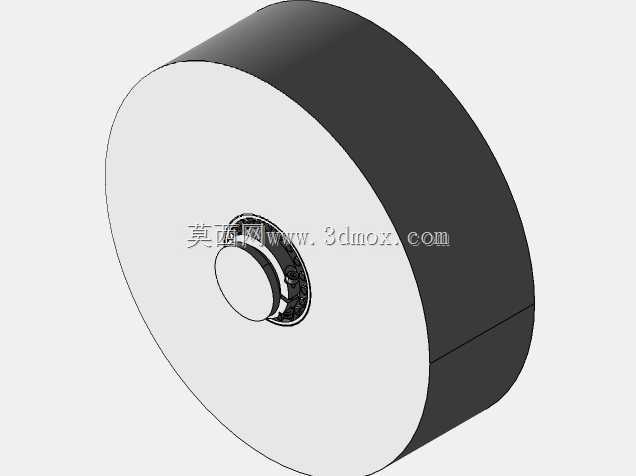

　　从实际应用场景来看，这类轴承既可以适配近程挤出机的从动辊支撑位，也能用于大尺寸三维打印机的旋转打印平台主轴位置，在近程挤出结构中，轴承需要跟随挤出头做X、Y轴方向的高速往复移动，自身重量过大会增加运动惯量，导致伺服电机加减速滞后，因此设计时在保证滚道接触强度的前提下，对内圈、外圈的非配合面做了等壁厚减薄处理，在不降低结构刚性的基础上压缩了整体重量，同时滚动体采用小直径密排布局，在相同径向尺寸下增加了有效承载滚动体数量，降低了单个滚动体的接触载荷，即使在长时间连续打印大尺寸制件的工况下，滚道的疲劳磨损速率也能控制在极低水平。

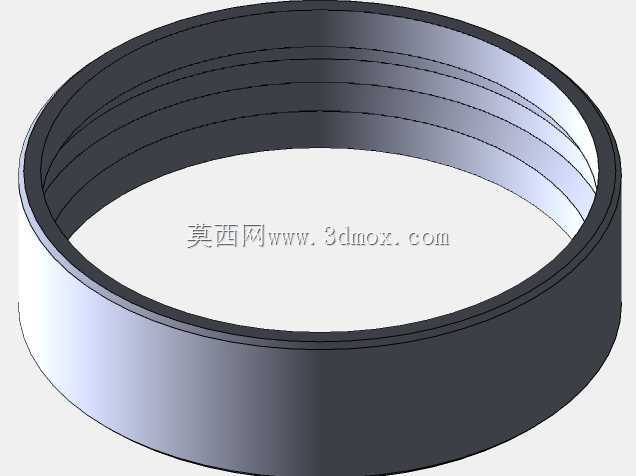

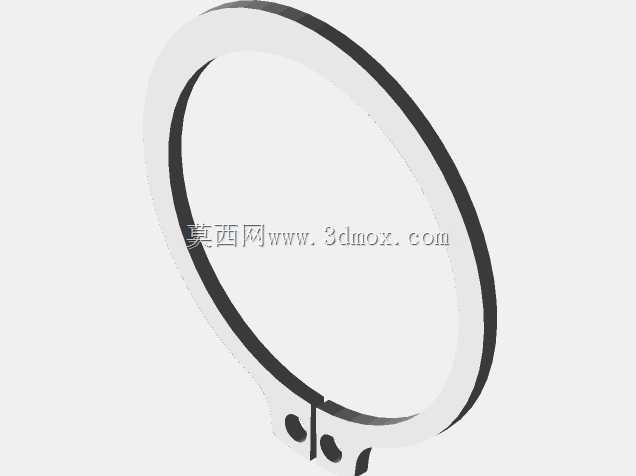

　　设计过程中重点考量了安装边界的适配性，轴承的外圈外径采用h6级公差配合，可直接压入打印设备的铝型材安装座孔内，无需额外设计定位挡边结构，内圈内径采用H7级公差，与光轴或阶梯轴的配合段可实现无间隙过渡配合，轴向定位依靠内圈外侧的轴用挡圈与外圈端面的安装座止口完成，不需要额外设计锁紧螺母结构，大幅简化了周边安装结构的设计复杂度。轴承的径向游隙控制在0.01mm到0.02mm之间，既不会因为游隙过大导致回转过程中出现径向跳动，也不会因为游隙过小在设备工作温度升高后出现滚动体卡滞问题，适配三维打印设备常见的室温到60摄氏度的工作温度区间，不需要额外添加耐高温润滑脂，采用常规的锂基脂润滑即可满足全生命周期的润滑需求。

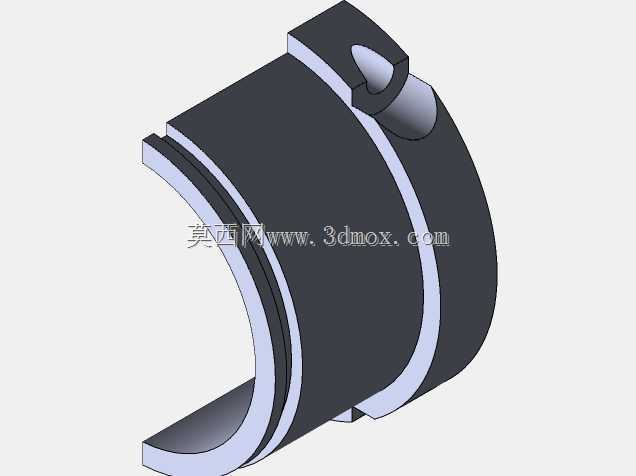

　　从功能特性上看，这款轴承的保持架采用一体式窗型结构，滚动体在保持架窗孔内的活动间隙控制在合理范围，高速回转时不会出现滚动体歪斜蹭碰内外圈挡边的问题，转动阻尼波动值控制在0.02N·m以内，在驱动平台做0.1mm每段的微进给运动时，不会出现爬行、迟滞现象，能保证运动指令的精准传递。针对三维打印设备工作环境中可能存在的PLA、ABS粉尘颗粒，轴承的两侧端面设计了窄间隙密封结构，不需要加装额外的橡胶密封圈，依靠结构本身的迷宫间隙就能阻挡大部分粉尘进入滚道，避免粉尘混入润滑脂导致的磨粒磨损，同时不会因为密封圈的接触阻力增加转动阻尼，兼顾了防护性能与转动灵活性。

　　在外形尺寸的设计上，这款轴承的轴向宽度比同内径的标准圆柱滚子轴承窄15%左右，能适配三维打印设备紧凑的安装空间，尤其是在近程挤出头的狭小装配空间内，不会因为轴承轴向尺寸过大导致挤出机构整体体积超标，影响打印头的运动行程。内圈与外圈的端面平行度控制在0.005mm以内，安装后能保证与安装基准面的完全贴合，不会出现安装倾斜导致的额外附加载荷，滚动体的母线采用对数修形设计，即使在安装存在微小角度偏差的情况下，也能避免滚动体端部出现应力集中，延长轴承的实际使用寿命。对于三维打印设备的结构设计人员来说，这款轴承的安装接口尺寸可以直接嵌入现有设备的传动结构中，不需要对周边的安装座、传动轴做大幅度修改，就能替换原有承载能力不足的球轴承，提升设备整体的运动稳定性与长期工作精度，降低后期维护更换的频率。
