Eachine1000TVL摄像头适配连接结构件

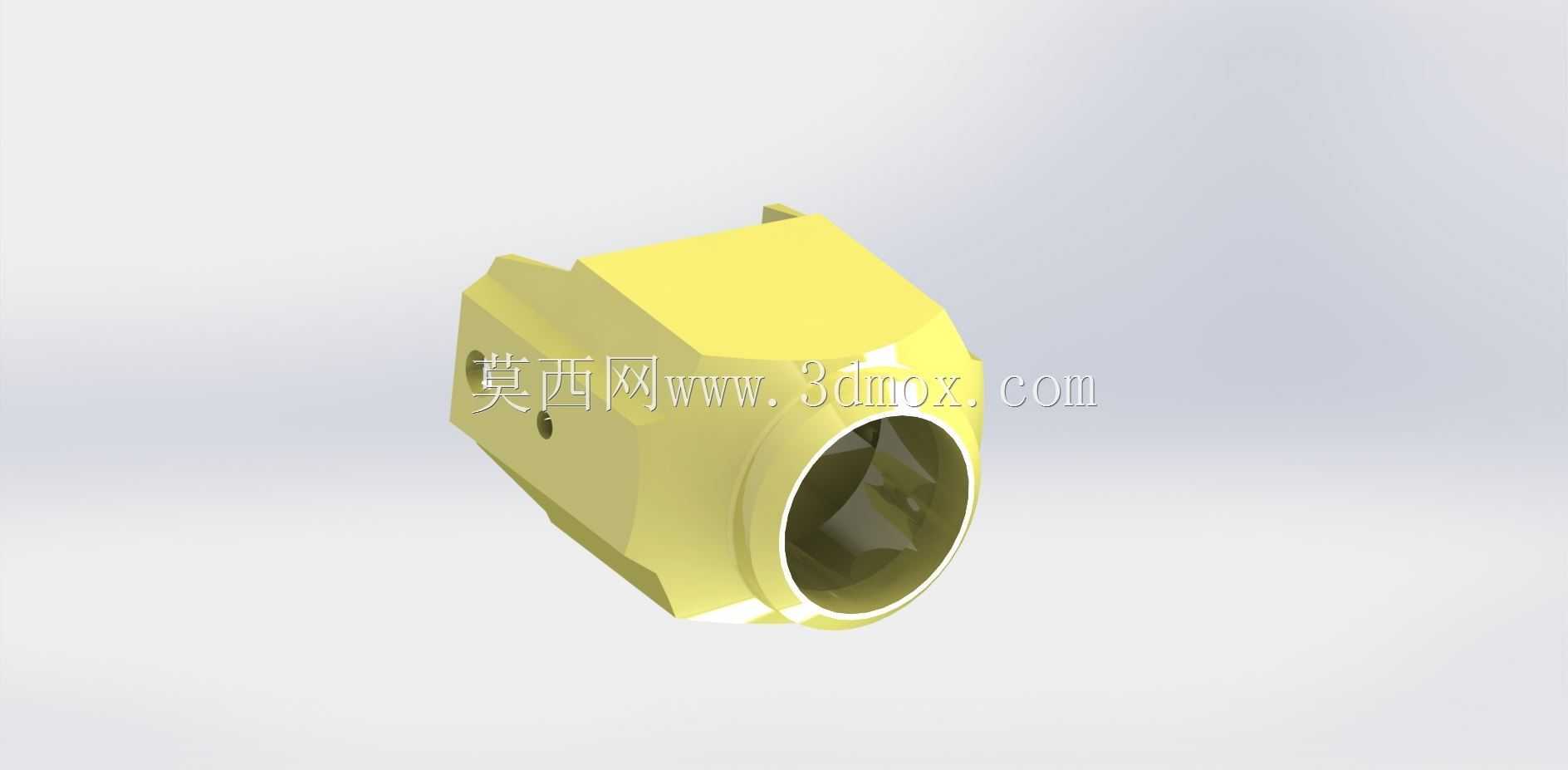

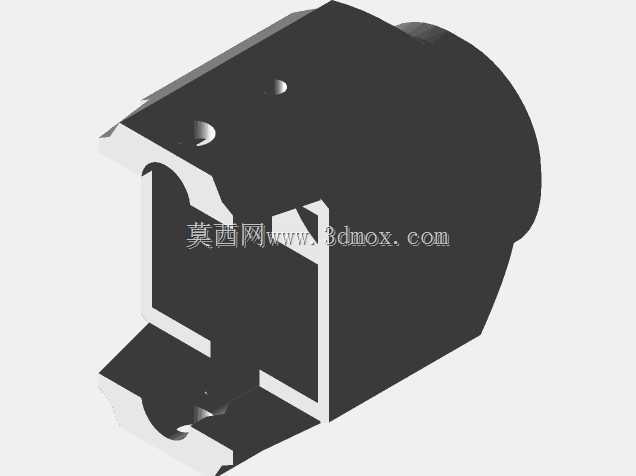

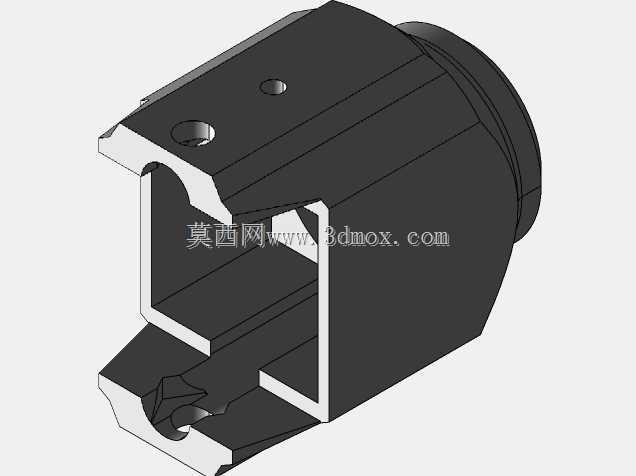

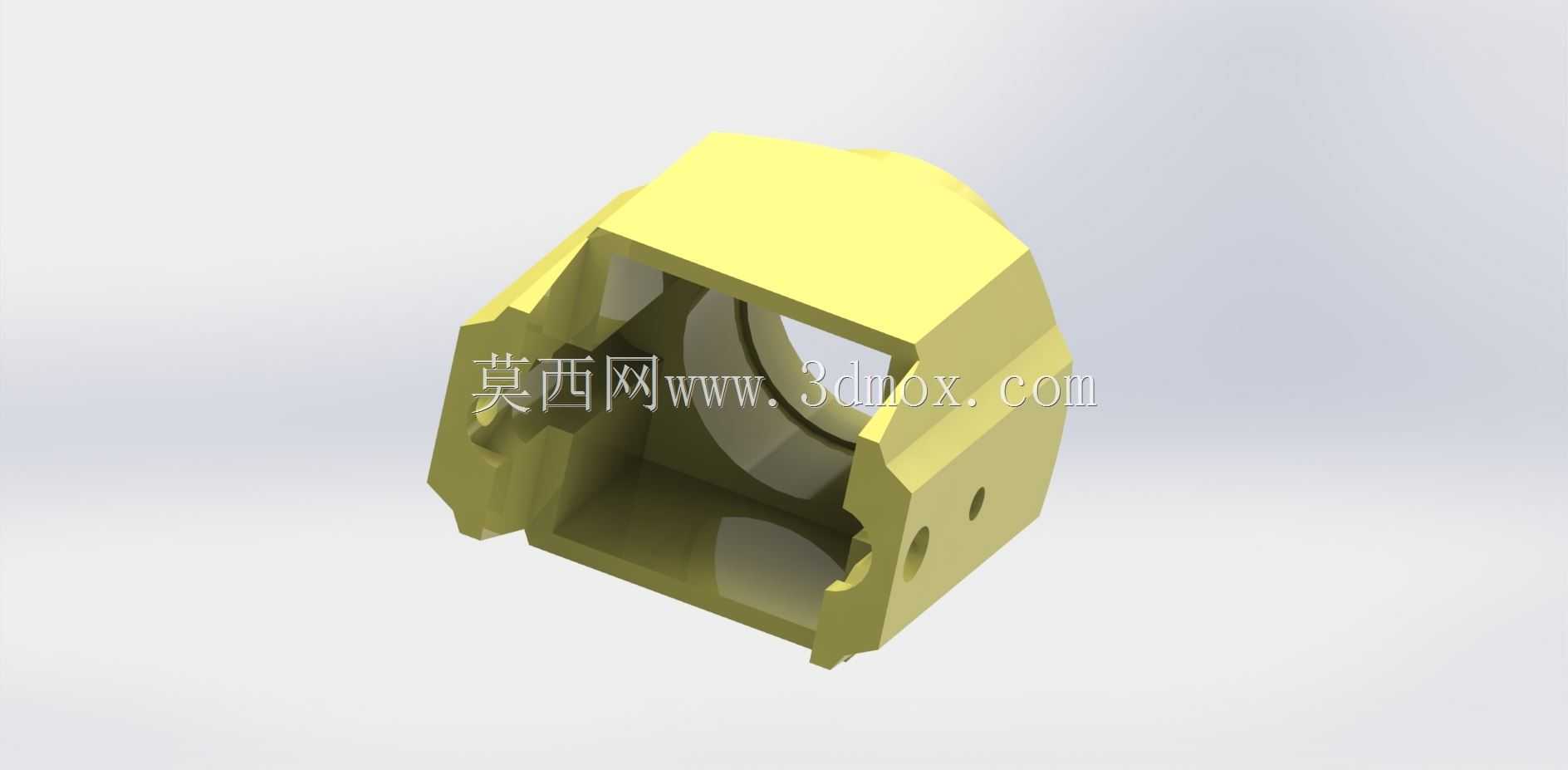

　　在小型航拍无人机、FPV穿越机的机载影像系统搭建场景中，摄像头与机架、镜头组件的适配连接一直是结构设计里容易被忽略却直接影响成像稳定性的环节，这款适配结构正是针对Eachine1000TVL smos摄像头的安装需求开发的专用连接部件。从实际装机使用的角度来看，这类小型航拍摄像头本身的壳体结构没有预留通用的安装孔位，直接固定在碳纤维机架上很容易出现安装角度偏移、飞行过程中受震动松脱的问题，轻则导致拍摄画面倾斜、果冻效应明显，重则在大机动飞行时摄像头移位脱落，造成机载影像设备的损坏。这款适配结构采用一体化的包覆式设计思路，整体外形顺着摄像头的壳体轮廓做贴合造型，内壁与摄像头外壳的接触面做了均匀的贴合余量设计，

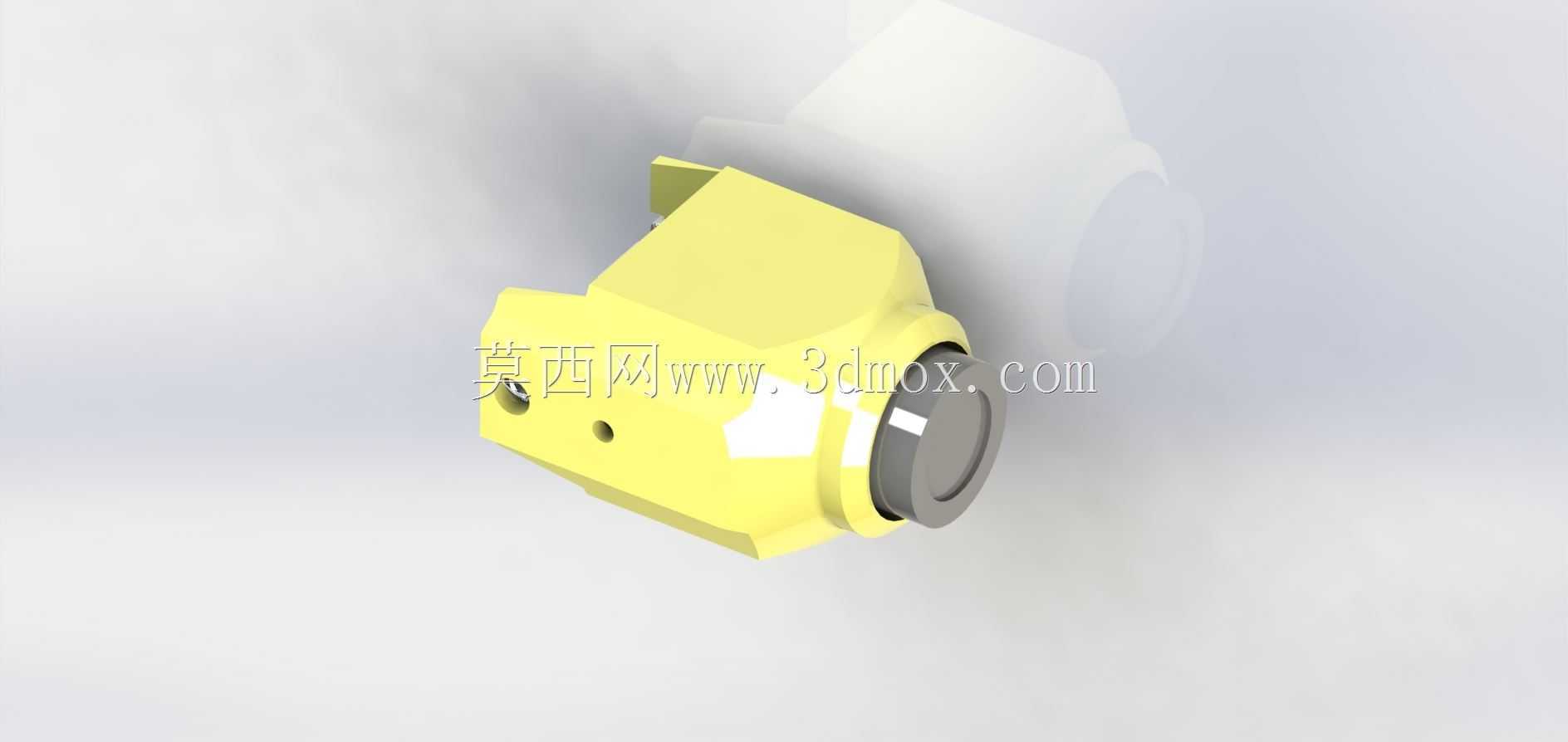

　　既能够保证摄像头装入后不会出现径向的晃动，也不会因为过盈量过大导致摄像头壳体被挤压变形，影响内部CMOS元件的对焦精度。结构前端预留了与摄像头镜头外径匹配的圆形通光孔，孔位边缘做了微小的倒角处理，避免安装时刮花镜头外圈的镀膜，同时通光孔的同轴度公差控制在合理范围内，不会对镜头的视角造成遮挡，即便是使用广角镜头配置，也不会在画面边缘出现暗角。结构上部和侧部分别设计了与机架安装位对应的连接结构，能够适配常见的FPV机架前置摄像头安装槽，安装时可以根据实际的拍摄需求调整俯仰角度，调整到位后通过侧面的紧定孔位锁紧，保证飞行过程中角度不会发生偏移。从安装边界来看，这款适配结构的整体外形尺寸完全匹配对应型号摄像头的外围轮廓，

　　装入后不会额外增加过多的迎风面积，对于小型穿越机这类对飞行重量和风阻极其敏感的设备来说，多余的凸起结构会直接影响飞行的机动性，因此设计时所有的加强筋都做了内嵌式处理，外表面保持流畅的过渡造型，既保证了结构本身的强度，也尽可能降低了飞行时的风阻影响。在实际的装机测试场景中，这类适配结构还要考虑不同使用环境下的可靠性，比如在户外低温环境下飞行时，结构材料不能出现脆化断裂的问题，在夏季高温暴晒的环境下，也不能因为材料软化导致夹持力下降，因此结构的壁厚设计做了针对性的优化，在夹持受力的关键部位适当增加壁厚，在非受力区域做均匀的减薄处理，平衡结构强度和整体重量。另外，结构上预留的走线槽位能够让摄像头的排线顺着适配结构的侧壁引出，

　　避免排线直接暴露在气流中被螺旋桨的气流吹动摩擦，长时间使用出现排线外皮破损的问题，排线引出的位置做了圆角过渡，不会在装机过程中划伤排线的绝缘层。很多新手玩家在搭建FPV影像系统时，往往只关注摄像头本身的参数，忽略了安装固定结构的重要性，实际上不稳定的安装结构会让高规格摄像头的成像效果大打折扣，这款适配结构通过精准的轮廓匹配和合理的安装点位设计，解决了特定型号摄像头在通用机架上的安装痛点，不需要玩家自行对摄像头外壳或者机架进行打磨改装，降低了装机的难度，也减少了改装过程中损坏设备的风险。从结构设计的细节来看，适配结构的分型面设置在非外观的安装贴合面，避免外表面出现明显的合模线影响装配精度，所有的棱角位置都做了微小的圆角处理，既能够提升结构的抗冲击性能，在装机操作时也不会划伤操作人员的手指。针对飞行过程中的震动传递问题，适配结构与机架接触的安装面可以搭配薄款的减震泡棉使用，结构本身的刚性设计能够保证减震泡棉的受力均匀，不会因为局部刚性不足导致减震效果打折扣，有效过滤飞行过程中电机传递到摄像头的高频震动，提升拍摄画面的稳定性。
