圆形挂式数字密码防盗锁具结构

　　日常场景里这类挂式密码锁的应用覆盖范围极广，从户外配电箱的箱门闭锁、厂区仓储的周转箱封扣、户外公共设施的检修舱门锁定，到个人用户的行李箱外挂锁、储物柜闭锁、自行车防盗锁止，都能看到这类结构的身影。不同于传统弹子挂锁需要配套钥匙开启的逻辑，数字密码结构省去了携带钥匙的麻烦，也避免了钥匙遗失后暴力破拆的麻烦，多人共管场景下只需要同步密码即可完成授权，不需要额外配置多把钥匙，管理成本更低。

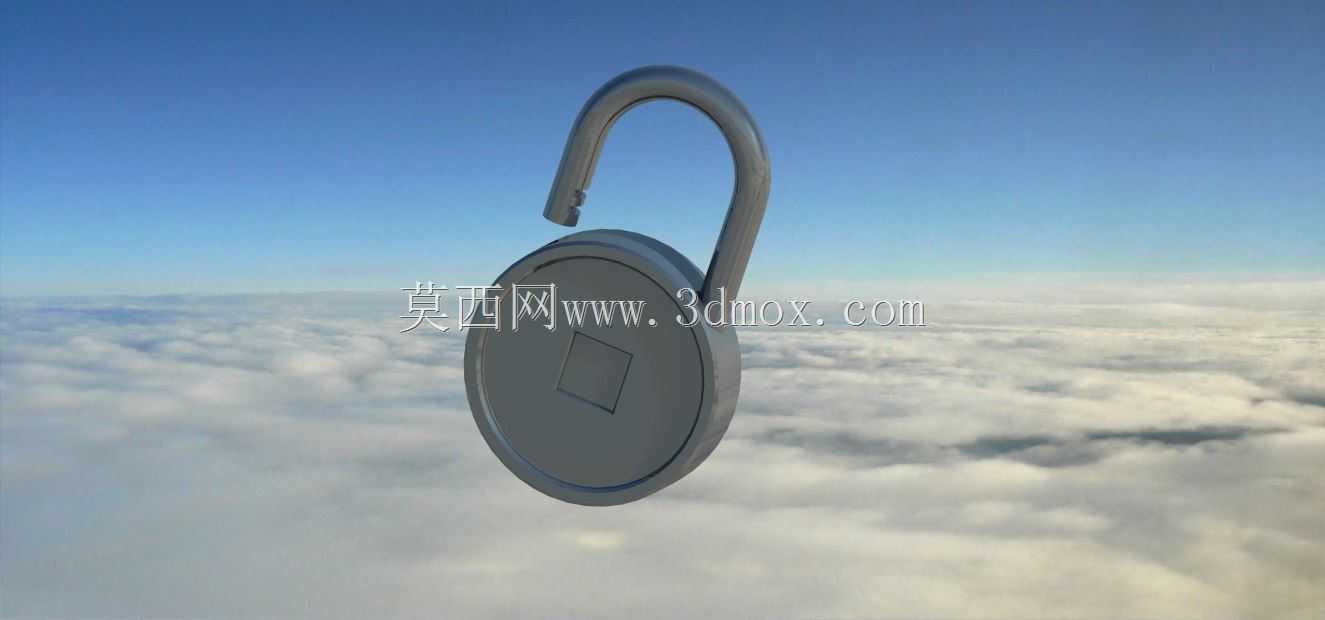

　　从结构设计逻辑来看，这款锁采用圆形锁体搭配U型锁梁的经典布局，圆形锁体的外壳没有突出的棱角，一方面在运输、使用过程中不容易因为磕碰造成外壳变形卡滞，另一方面圆弧过渡的外壳也能减少外力撬动时的受力支点，提升防撬性能。锁梁采用弯折成型的金属杆结构，一端与锁体内部的锁止机构铰接，另一端在闭锁状态下卡入锁体对应的卡槽内，通过密码轮组的卡位结构限制锁梁的轴向位移，只有当所有密码轮转动到预设的正确刻度位置时，内部的卡位销钉才能对齐让位槽，锁梁才可以向上弹起完成开启动作。

　　设计过程中首先要考虑的是锁梁的有效锁止间距，也就是锁梁闭合后内侧与锁体顶面的净空间尺寸，这个尺寸直接决定了锁具能够适配的锁鼻厚度，常规民用场景下这个尺寸需要覆盖从1mm厚的铁皮柜锁鼻到8mm厚的金属门搭扣的适配范围，因此锁梁的抬升行程需要预留足够余量，同时锁梁的直径也要匹配不同场景的抗剪切需求，外露部分的锁梁采用硬化处理的金属材质，避免普通断线钳轻易剪断。锁体内部的密码轮组采用同轴套装的结构，每一个密码轮内侧都对应一个带缺口的卡位轮，所有卡位轮的缺口对齐时，锁舌才能在弹簧作用下退入让位空间，释放锁梁的活动自由度，这种结构的容错率设计很关键，密码轮的转动阻尼需要调整到合适区间，既不会因为轻微震动自行错位跳码，也不会因为阻尼过大导致转动密码轮时手感生涩，同时每个密码刻度的定位手感要清晰，转动到正确位置时会有轻微的卡位反馈，不需要用户刻意对齐刻度线就能感知到密码到位。

　　安装使用层面，这类挂锁不需要额外的固定安装结构，只需要将开启状态的锁梁穿过需要闭锁的两个对应锁鼻，再将锁梁压入锁体卡槽内打乱密码轮即可完成闭锁，没有复杂的安装步骤，对使用场景的适配性极强。锁体的外壳接缝处需要做错位的止口结构，避免薄片类工具插入缝隙撬动内部锁止结构，锁梁与锁体的配合间隙也要控制在极小的范围内，减少暴力撬动的施力空间。密码重置结构通常隐藏在锁体内部，只有在锁具处于开启状态时才能触发重置拨块，修改预设密码，避免闭锁状态下被恶意篡改密码，同时密码轮的数字标识采用凹刻填漆的工艺，长期使用摩擦也不会出现标识磨损模糊的问题，哪怕在户外风吹日晒的环境下，数字标识也能长期保持清晰可辨。

　　不同于电子密码锁需要供电的结构，这种纯机械密码锁没有电路元件，不需要更换电池，也不会因为低温、潮湿、电磁干扰出现失效问题，在户外恶劣环境下的可靠性更高，哪怕是长期暴露在雨雪环境中，只要做好锁梁与锁体配合位置的防锈处理，就能保证长期使用的动作顺畅。锁体内部的弹簧部件采用防锈材质，避免长期使用后弹簧锈蚀导致锁舌卡滞，密码轮的转动接触面做光滑处理，减少长期转动带来的磨损，保证密码定位的精度不会因为使用次数增加而下降。在结构建模过程中，需要重点验证锁梁铰接位置的转动同轴度，避免锁梁转动时出现偏磨卡滞，同时要验证锁舌在不同密码状态下的伸缩行程，确保错误密码状态下锁舌能够完全卡入锁梁的锁止槽内，不会出现虚锁的情况，也就是看似锁梁压入锁体但实际没有被锁舌卡住，稍用力拉扯就能打开的安全隐患。另外锁体的整体重量也要控制在合理区间，既要保证外壳有足够的结构强度抗砸抗撬，也要避免过重导致携带不便，毕竟很多场景下用户需要随身携带这类锁具，过重的产品会明显影响使用体验。
