便携式智能指纹数字挂锁结构设计

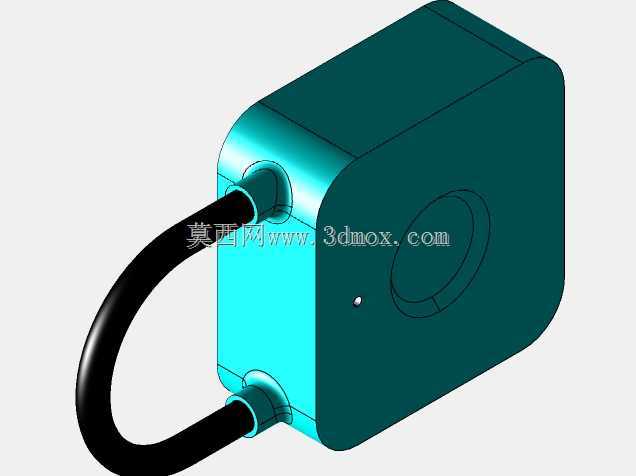

　　这款便携挂锁的结构设计，首先要兼顾日常随身使用的握持手感与防盗性能，锁梁采用高硬度合金钢弯制成U型结构，表面做防锈镀层处理，锁梁与锁体的配合间隙控制在0.1mm以内，避免异物插入撬动的可能，锁体外壳采用工程塑料一体注塑成型，边角做R3圆角过渡，既降低跌落时的应力集中风险，也避免日常携带时刮蹭包内物品。从应用场景来看，这款锁具可覆盖多类使用需求：日常通勤时可用来锁定背包拉链、行李箱拉杆，户外出行时可锁定自行车、露营装备，办公场景下也可用来锁定储物柜、文件抽屉，相比传统机械挂锁，数字解锁的方式省去了携带钥匙的麻烦，指纹识别模块的加入进一步提升了解锁效率，湿手状态下也能快速完成识别解锁。

　　设计过程中首先确定锁体的核心尺寸边界，锁体整体控制在掌心可握持的大小，厚度不超过30mm，方便放入口袋或随身包袋中，锁梁的内空尺寸经过多轮调整，既能够穿过常规行李箱拉链头、背包拉环、储物柜锁扣，也不会因为内空过大导致锁体整体尺寸冗余，锁梁的解锁弹出行程设置为8mm，解锁后锁梁自动弹起足够的高度，方便用户快速取下锁具，不会出现弹起高度不足需要手动拽拉的情况。内部结构布局上，将指纹识别模块设置在锁体正面的圆形凹陷区域，凹陷深度1.2mm，手指放置时能够自然定位，不需要刻意对准识别区域，数字密码模块集成在锁体内部的电路板上，密码设置按键隐藏在锁体侧面的硅胶防水盖下，既避免日常使用时误触更改密码，也能提升锁体的防水防尘能力，可应对日常小雨溅淋、灰尘环境下的使用需求。

　　锁体内部的锁止机构采用弹性卡销结构，锁梁的两端分别设置环形卡槽，解锁时卡销在电磁机构的驱动下压缩弹簧退出卡槽，锁梁在内部复位弹簧的作用下自动弹起，锁止时只需要将锁梁向下按压到位，卡销在弹簧推力下卡入卡槽即可完成锁止，整个锁止过程不需要额外操作，按压到位后会有清晰的卡扣反馈声，提示用户锁具已经处于锁止状态。供电模块采用小型可充电锂电池放置在锁体底部的密封仓内，充电接口采用Type-C规格，接口处设置硅胶防水塞，一次充满电可支持上千次解锁操作，低电量时锁体会通过指示灯闪烁提示用户充电，完全没电的情况下也可以通过外接充电宝临时供电完成解锁，不会出现没电无法开锁的尴尬情况。

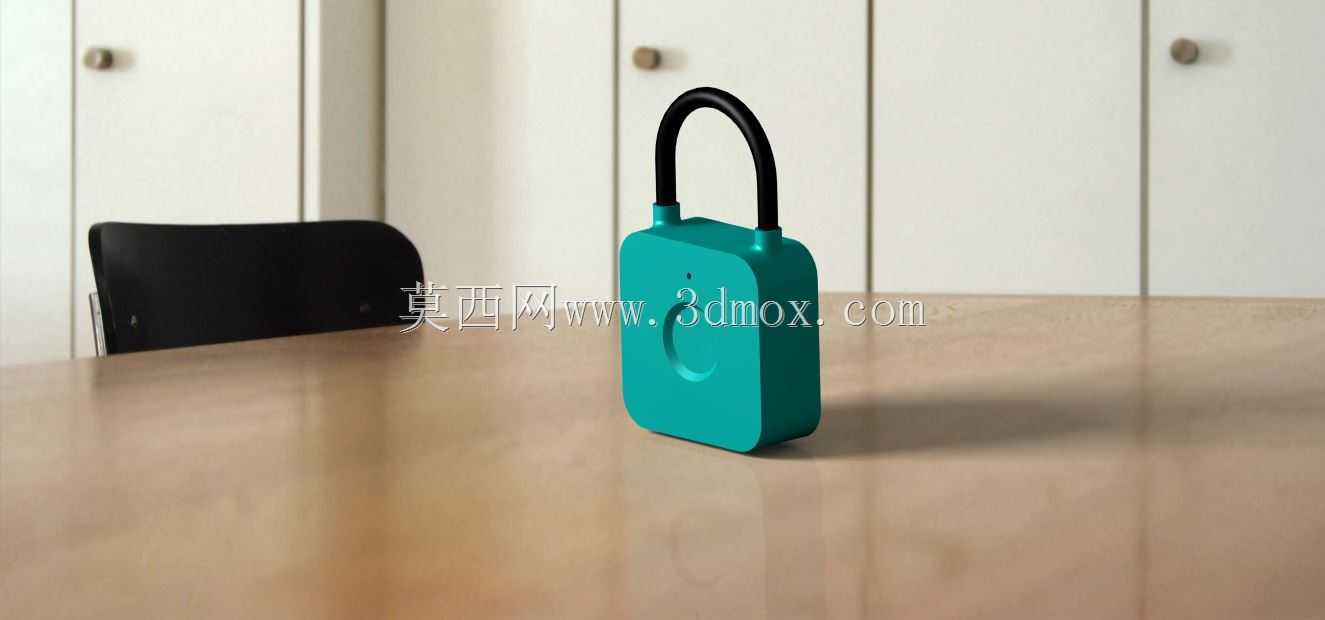

　　结构强度校核阶段，针对锁梁的抗拉力、锁体外壳的抗冲击强度做了仿真验证，锁梁可承受超过150kg的径向拉力，锁体外壳从1.5米高度自由跌落至水泥地面不会出现开裂、锁止机构失效的问题，锁体内部的电路板做了灌封处理，具备一定的抗震能力，日常使用中的磕碰、晃动不会影响内部电子元件的正常工作。外观配色上采用高饱和度的青绿色为主色调，在一堆行李、背包中能够快速识别找到，不需要翻找半天，锁梁的黑色哑光镀层与锁体外壳形成视觉对比，整体外观简洁没有多余的装饰结构，所有外部接缝处都做了错位止口设计，提升防水防尘能力的同时，也让整体外观更加整洁利落。针对不同使用场景的适配性，锁体的重量控制在150g以内，长时间挂在背包上也不会产生明显的坠重感，锁体表面做哑光磨砂处理，不容易残留指纹和划痕，长期使用也能保持较好的外观状态。
