嵌入式洗灌作业用箱体结构设计

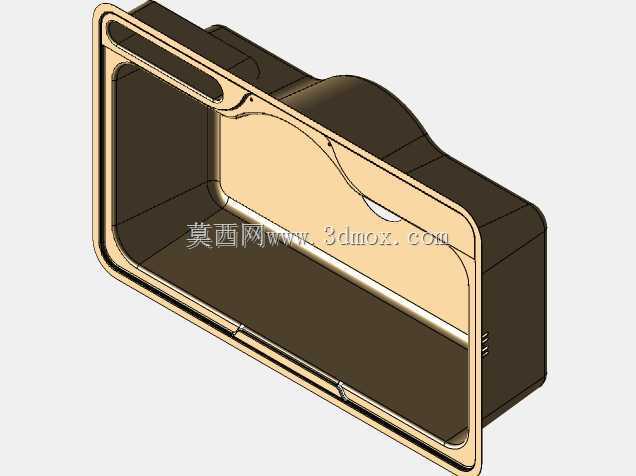

　　在中小型饮品、日化品灌装生产线的前端洗瓶工序段，这类嵌入式洗灌箱体是衔接上瓶机构与冲洗工位的核心容纳构件，日常生产中主要承载待冲洗容器的定位、冲洗废液导流、工位防护的多重作用，区别于开放式的冲洗槽，这种带围边的封闭式箱体结构能有效避免高压冲洗时液体飞溅到生产线其他传动部位，降低车间清洁维护的频次。从实际产线布局来看，这类箱体通常嵌入安装在洗灌设备的机架台面预留开口内，安装边界需要匹配机架台面的开口公差，围边的外翻结构直接搭在台面上，不需要额外的紧固件做周圈固定，仅需要在底部预留的连接位做锁付即可，安装拆卸的效率比传统螺栓满布固定的槽体高40%左右，日常维护时只需要松开底部的几个锁付点就能将箱体整体抬出清理内部淤积的瓶渣、残留液。

　　设计这类箱体的时候，首先要考虑的是冲洗工位的操作空间，内部腔体的深度要匹配常用瓶型的高度，避免高压喷嘴伸出长度不足导致瓶内壁冲洗不到位，腔体靠近操作侧的内凹让位结构，是为了给操作人员手动扶正卡滞瓶身预留操作空间，不会因为箱体侧壁直上直下导致操作人员手腕磕碰，同时这个内凹结构也能作为腔体加强筋使用，降低薄板焊接成型后的侧壁变形量，不需要额外在侧壁焊接加强筋，减少了焊接打磨的工作量，也避免了加强筋位置残留积液藏污的问题。箱体后侧的凸起腔体，是专门预留的冲洗管路、喷嘴调节机构的安装空间，将管路内置在这个腔体内，既可以避免管路暴露在冲洗区域被长期溅水腐蚀，也能让设备的外观更整洁，不会有杂乱的管线外露。

　　从结构细节来看，箱体的周圈外翻边做了圆弧过渡处理，没有尖锐的直角边，能避免操作人员作业时被割伤，翻边的宽度控制在25mm左右，既保证搭在台面上有足够的支撑强度，不会因为长期承重出现翻边弯折，也不会因为翻边过宽占用台面上过多的操作空间。箱体内部的转角位置全部做了大圆角过渡，没有直角死角，日常生产结束后冲洗清洁的时候，高压水枪可以很轻松的把转角位置的残留污物冲干净，不会出现污物堆积在死角发霉变质影响产品卫生的情况。底部的结构做了1.5度的倾斜坡度，最低点预留了废液排放接口的安装位，冲洗产生的废水可以顺着坡度自动流到排放口排出，不会在箱体底部残留积液，避免长期积液滋生细菌或者腐蚀箱体板材。

　　在实际选型适配的时候，需要注意箱体的外部轮廓尺寸要和机架预留开口的尺寸留0.5-1mm的安装间隙，间隙过小会导致箱体安装时卡滞，间隙过大会导致台面上的杂物顺着缝隙掉落到机架内部。箱体的材质通常选用304不锈钢板材制作，板材厚度根据腔体容积选择，常规120L容积的箱体选用2mm厚的板材即可满足强度要求，不需要做额外的加强结构，焊接位置全部做满焊后打磨抛光，表面粗糙度达到Ra0.8以上，满足食品、日化生产的卫生要求。这类箱体除了用在洗灌设备上，经过简单的尺寸调整也可以用在小型工件的浸泡清洗、超声波清洗工位作为容纳槽使用，适配性比较强，结构上没有复杂的异形曲面，加工成型难度低，适合批量生产制作。
