仿生鱼形曲面结构异形机械零件

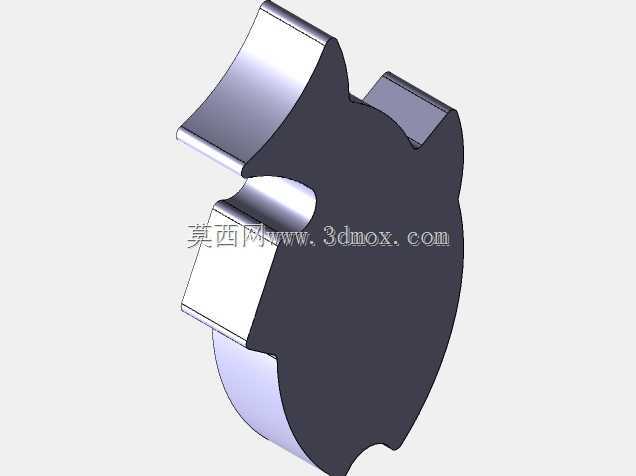

　　这款仿生鱼形的异形结构件，在非标自动化的物料分拨、小型工位导向场景中有着很巧妙的应用空间，很多做轻工产线改造的工程师在处理小尺寸工件的导向、缓冲限位需求时，常会需要这类曲面过渡顺滑、无尖锐棱角的异形构件，避免刮伤待加工的软质工件表面。从结构设计的逻辑来看，整个零件采用对称式的曲面布局，主体轮廓参考了鱼身的流线型弧度，三个向外延伸的凸耳结构分别对应不同的安装定位面，每个凸耳的端面都做了平整的铣削加工预留，能够直接贴合安装基座的平面，不需要额外做适配修磨。在实际的工位应用里，这类构件常被安装在小型输送线的分岔口位置，利用自身流畅的曲面轮廓引导薄型片状工件沿着预设轨迹滑移，相比直角导向块，流线型的曲面能大幅降低工件卡滞的概率，

　　尤其是针对厚度在1mm以内的薄金属片、塑料膜片类工件，不会出现棱角刮扯工件边缘导致的变形问题。设计过程中首先确定了主体的回转基准，整个零件的核心曲面以中心虚拟轴线为基准做等距偏移，三个凸耳的安装面分别与中心轴线保持固定的垂直距离，保证安装后整体的导向轮廓与输送线的运行轨迹完全匹配，不会出现导向偏移的问题。从安装边界来看，零件的整体外轮廓最大直径控制在80mm以内，厚度方向的尺寸为22mm，三个安装凸耳上都预留了直径4.2mm的沉头孔位，能够直接使用M4的内六角螺丝完成固定，安装时不需要额外预留过大的操作空间，在狭窄的工位间隙里也能完成装配。零件的侧面曲面全部做了R2以上的圆角过渡，没有应力集中的尖锐夹角，

　　在长期受工件反复摩擦的工况下，不会出现边角崩裂的问题，材质选用上如果是用于普通的工件导向场景，采用普通的6061铝合金加工即可，表面做硬质阳极氧化处理就能提升耐磨性能，如果是用于有腐蚀性的生产环境，也可以替换为304不锈钢材质加工，曲面部分做抛光处理就能降低摩擦阻力。在建模过程中，曲面的曲率连续是设计的核心要点，每个衔接面都保持G2连续，避免出现曲面棱线，保证工件滑过表面时不会出现跳动，三个凸耳的位置分布经过了受力校核，每个固定点的受力载荷均匀分布，不会出现单侧受力过大导致的固定螺丝松动问题。实际投产前的模拟验证中，将该零件安装在薄型电池片的输送分料工位，连续运行72小时的测试里，工件卡滞率从原来直角导向块的3.2%降到了0.

　　1%以下，工件表面的刮伤不良完全消除，而且因为曲面的导流作用，工件通过分岔口的速度提升了15%左右，整体工位的运行效率有明显提升。这类异形仿生构件的设计难点在于平衡外形的流畅度和安装的便利性，很多新手工程师在做这类曲面零件时，容易忽略安装面的加工工艺性，把安装面也做成曲面，导致后续装配时无法精准定位，这款零件在设计时特意将所有安装贴合面都做成了平面，降低了后续的加工难度，普通的三轴CNC设备就能完成全部加工工序，不需要五轴设备做复杂的曲面联动加工，能有效控制加工成本。零件的中心位置做了内凹的减重槽，在不影响整体结构强度的前提下，整体重量降低了28%，安装后对基座的载荷压力更小，也减少了材料的消耗。
