钣金结构电源装置壳体三维设计

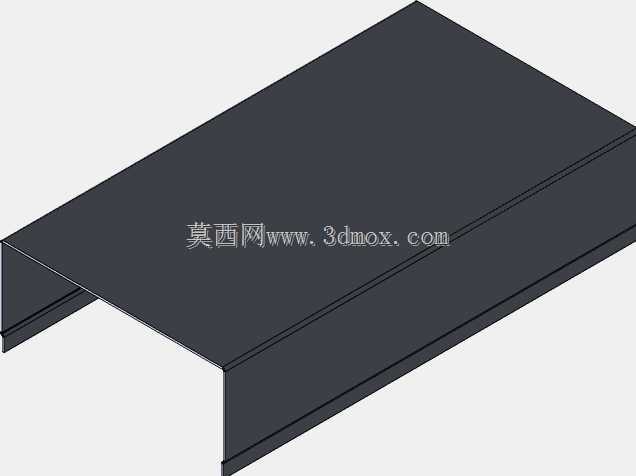

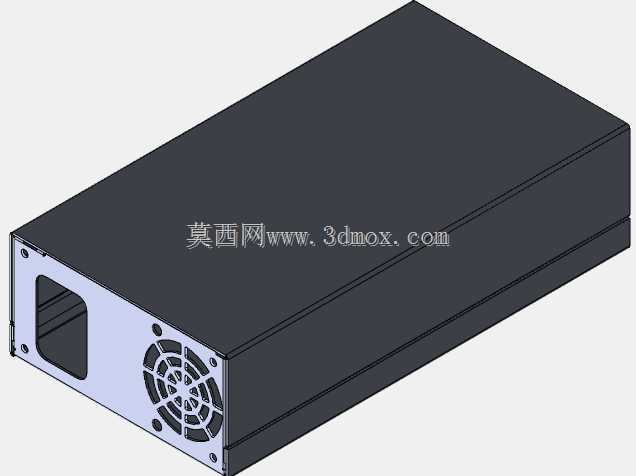

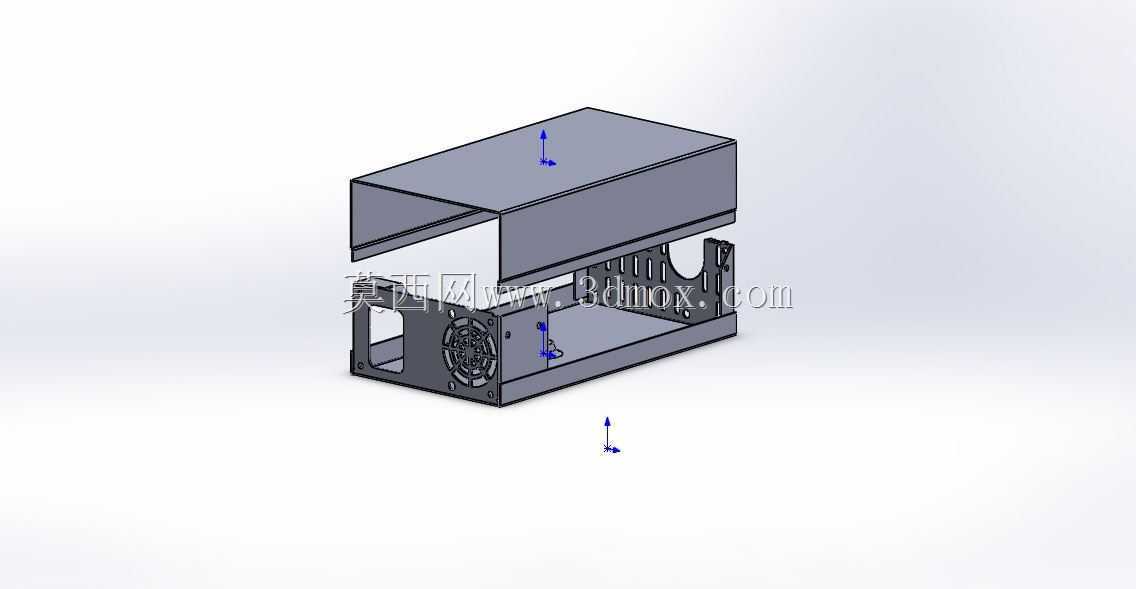

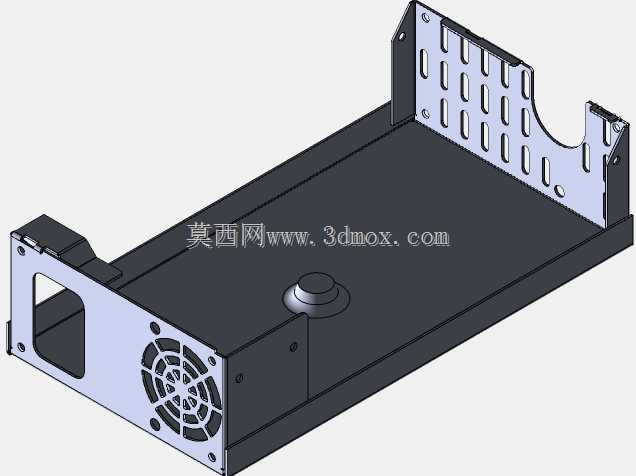

　　这款电源装置壳体采用分体式钣金折弯结构设计，主要面向工业控制设备、小型机电一体化装置的内置供电单元安装场景，在自动化生产线控制柜、小型数控设备、台式工业检测仪器内部都有广泛的适配空间。从结构功能来看，壳体分为上盖与下座两个主体部分，上盖采用U型折弯成型，边缘预留折边卡扣结构，无需额外紧固件即可实现与下座的快速扣合，日常维护时拆卸便捷，同时折边结构能够形成连续的电磁屏蔽接触面，降低内部电源模块对外的电磁辐射干扰，也能阻挡外界粉尘、切削液飞沫进入壳体内部。下座作为核心承载结构，两侧端板采用一体化冲压成型，其中一侧端板预留了标准轴流风扇安装位，安装位周围冲压有阵列式通风孔，能够配合风扇形成定向风道，直接带走电源模块工作时产生的热量，

　　避免高温环境下电源元器件出现过热降额甚至损坏的问题；另一侧端板预留了电源输入输出接口的安装缺口，可适配不同规格的接线端子、电源开关与指示灯组件，安装时无需二次切割加工。在设计思路上，整体结构优先考虑钣金加工的工艺性，所有折弯边均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有棱角处均设计有压平去毛刺结构，装配时不会划伤操作人员手部，也不会损坏内部连接线缆。壳体内部预留了多个凸焊螺母安装柱，可直接固定PCB电源板、滤波模块、散热片等核心元器件，安装柱的位置经过公差校核，与常见功率段的开关电源模块安装孔位完全匹配，不需要额外制作转接支架。从安装边界来看，壳体整体为长方体构型，外部轮廓规整无突出结构，

　　既可以通过下座底部的安装孔直接固定在设备内部的安装板上，也可以通过两侧的安装耳固定在控制柜的DIN导轨旁，安装时周边仅需预留15mm以上的通风间隙即可满足散热要求，不会占用过多设备内部的宝贵安装空间。结构设计时充分考虑了不同应用场景的适配性，上盖与下座的配合面预留了密封胶条安装槽，在有防潮防油需求的场景下可以加装薄型密封胶条，提升壳体的防护等级，满足车间复杂工况下的使用要求。端板上的通风孔采用翻边冲压工艺，孔边光滑无毛刺，既能够提升通风面积，也可以增加端板的结构强度，避免运输或安装过程中端板出现变形。壳体的板材厚度选用常规冷轧钢板规格，兼顾结构强度与轻量化需求，整体重量控制在合理范围内，单人即可完成装配与安装作业。在走线设计上，

　　下座内部预留了走线卡槽，可以规整布置内部连接线，避免线缆靠近散热片或高温元器件造成绝缘层老化，同时卡槽位置避开了风扇风道，不会阻挡散热气流的流通。这款结构在设计时还考虑了批量生产的工艺性，所有冲压工序均可通过普通冷冲模具完成，折弯工序无需特殊工装，能够有效降低批量加工的成本，同时装配工序简单，仅需少量紧固件即可完成整体组装，适合规模化生产应用。
