壁挂式电气控制电源箱钣金结构

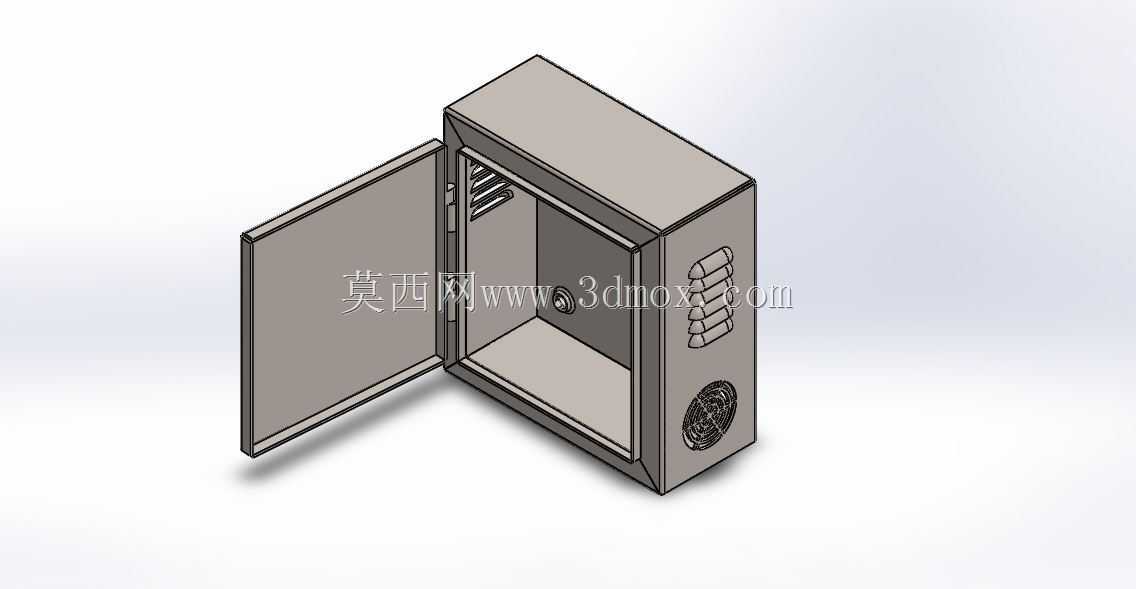

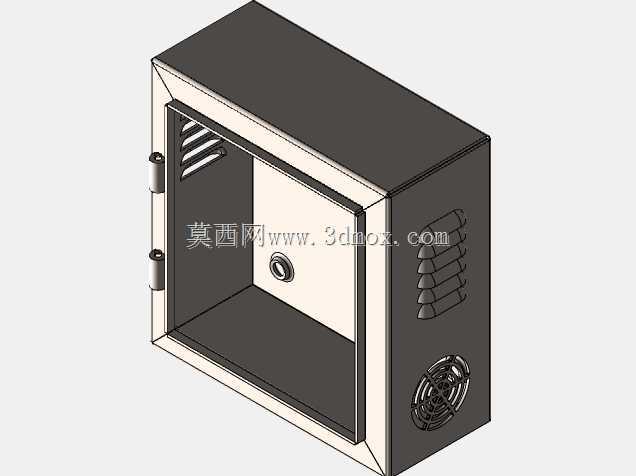

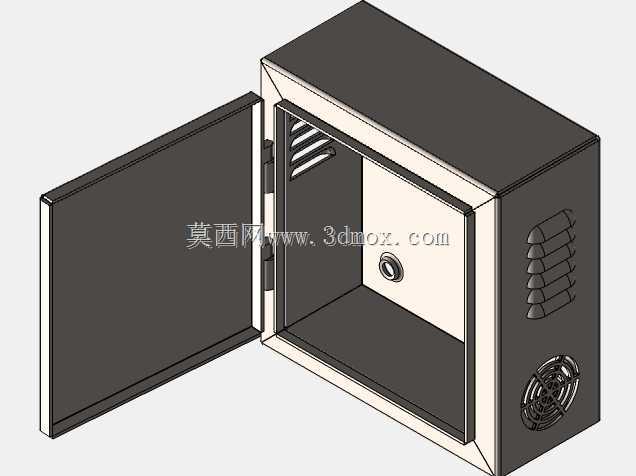

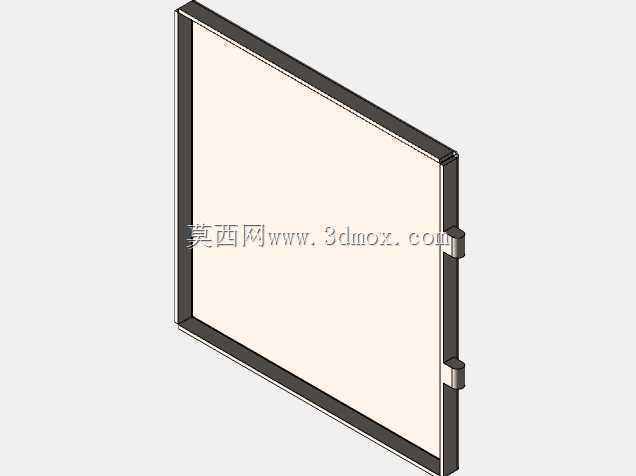

　　这款壁挂式电源箱是工业现场低压配电回路、小型设备控制系统供电分配的常用壳体结构，日常在车间生产线旁、自动化设备侧挂安装、小型机房配电支路、商用建筑楼层配电间都能见到这类箱体的应用，主要承担回路供电分断、小型电气元件容纳、线路转接防护的作用，避免内部电气元件直接暴露在车间粉尘、切削液飞溅、人员误触的风险场景中。从结构设计来看，这款箱体采用单开门侧铰接结构，门体与箱体主体通过侧边暗藏式铰链连接，开门角度可满足日常元件检修、接线操作的空间需求，门体内侧预留了走线槽安装位，可布设门体上操作元件与箱体内部元件的连接线缆，避免开关门过程中线缆被挤压磨损。箱体侧面预留了多组进出线敲落孔位，可根据现场布线需求选择不同规格的格兰头安装位置，

　　适配不同线径的动力线缆、控制线缆进出，底部设置的通风孔位搭配防尘网结构，可在保证箱体内部散热通风的同时，阻挡外界粉尘、飞虫进入箱体内部，避免内部积灰造成的元件接触不良、绝缘性能下降问题。箱体内部预留了标准DIN导轨安装位，可直接卡装小型断路器、接线端子、开关电源、小型继电器等常用低压电气元件，无需额外打孔加工，安装板采用可拆式结构，可先将元件在安装板上完成接线组装后再整体固定到箱体内，大幅提升现场装配的作业效率。从安装边界来看，这款箱体采用背部挂装结构，背部预留了四个挂装孔位，适配墙面膨胀螺栓安装或者设备侧壁支架固定，安装时需预留门体全开的操作空间，侧面进出线位置需预留至少150mm的线缆弯曲半径空间，

　　避免线缆过度弯折造成绝缘层破损。箱体门板边缘设置了连续式发泡密封胶条，关门后可实现IP54级别的防护能力，可应对普通工业车间的粉尘环境、偶尔的液体飞溅场景，不适合长期浸泡在液体中或者户外露天无遮挡的安装场景。设计过程中充分考虑了钣金加工的工艺性，所有折弯处均预留了标准折弯止裂口，避免折弯过程中出现板材撕裂、变形的问题，板材厚度选用常规冷轧钢板厚度，兼顾结构强度与加工成本，焊接位置均采用内部点焊工艺，外部焊缝打磨平整后做喷塑处理，外观平整无明显焊接痕迹。门板上预留了锁具安装位，可加装通用型柜门锁，非授权人员无法随意打开箱门触碰内部带电元件，满足电气安全的规范要求。箱体内部的元件排布空间经过优化，在有限的外形尺寸内最大化利用内部容积，

　　可容纳常规小型配电回路所需的全部元件，不会出现空间浪费或者元件排布拥挤无法接线的问题，散热通道的设计也避开了元件安装的核心区域，气流可顺着箱体内部空间自然流通，带走元件工作产生的热量，避免内部温度过高造成元件寿命缩短。
