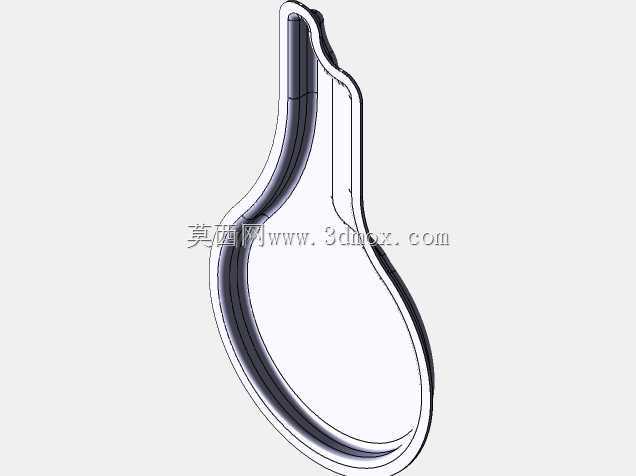

流线型曲面薄壁异形腔体结构设计

　　这类流线型曲面薄壁异形腔体结构，在流体输送、小型手持储液器具、气动系统导流部件中有着广泛的应用场景，日常接触到的手持吹尘器气腔、小型便携储液壶、实验室微量移液配件的核心腔体都采用类似的曲面构型。从实际使用需求出发，这类腔体首先要满足流体在内部流动时的低阻力要求，避免直角转折带来的流阻骤增、介质残留问题，因此整体外形采用连续顺滑的曲面过渡，从窄颈段到宽腹段的曲率变化经过反复调整，保证介质在腔体内流动时不会出现局部涡流，无论是气体输送还是液体存储，都能实现顺畅的介质导通与排空。

　　在结构设计层面，该腔体采用等壁厚薄壁设计，壁厚取值兼顾结构强度与成型工艺要求，若采用注塑成型工艺，均匀壁厚可以避免冷却过程中出现缩痕、翘曲变形问题，若采用钣金冲压或旋压成型，等壁厚设计也能降低成型过程中的材料拉伸破裂风险。窄颈段作为接口安装区域，设计时预留了足够的配合长度，可适配标准快插接头、螺纹接头或者密封压盖，接口处的曲面做了局部加厚处理，抵消接头安装时的夹紧应力，避免长期使用后接口处出现开裂泄漏。宽腹段作为腔体的主要容积区，曲面弧度经过测算，在有限的外形尺寸下实现最大化的内部容积，同时曲面的曲率半径满足成型工艺的最小脱模要求，不会出现倒扣结构导致的脱模困难，若需要增加内部加强结构，可在宽腹段的曲面内侧设置沿流线方向的加强筋，既不干扰内部介质流动，又能提升腔体整体的抗变形能力，避免受内压或者外部挤压时出现瘪陷。

　　从安装边界来看，该腔体整体外轮廓无突出的安装耳位，可通过窄颈段的接口直接对接在设备管路中，也可根据实际安装需求在宽腹段的曲面外侧增加适配的安装卡扣或者抱箍定位槽，安装时的避让空间仅需比腔体最大外轮廓大3-5mm即可，不需要额外预留过大的操作空间，适合在紧凑的设备内部布局。设计过程中，曲面构建采用曲率连续的建模方式，从窄颈端面的轮廓线开始，通过多组截面线控制整体的曲面走向，每一段截面线的控制点都做了平滑约束，避免出现曲面不光顺的拐点，建模完成后通过曲面曲率分析工具检查整体曲面的曲率变化，确保没有曲率突变的区域，同时做壁厚分析验证整体壁厚的均匀性，对局部壁厚偏差过大的区域调整曲面偏移量，保证最终的腔体结构满足工艺成型与使用强度的双重要求。

　　在实际功能验证层面，这类腔体需要做耐压测试与流阻测试，耐压测试时在腔体内施加额定工作压力的1.5倍压力，保压过程中检查曲面各部位的变形量，确保变形量在允许范围内不会出现永久变形；流阻测试则是在额定流量下测试腔体两端的压力差，对比设计预期的流阻值，若流阻偏大则调整窄颈到宽腹段的过渡曲率，优化介质流动路径。针对不同的使用场景，还可以在腔体表面做不同的表面处理，比如用于输送腐蚀性介质时在腔体内壁做防腐涂层，用于手持器具时在外壁做防滑纹理处理，这些细节设计都可以在基础曲面模型上快速调整实现，不需要重构整体曲面结构，大幅提升了设计迭代的效率。
