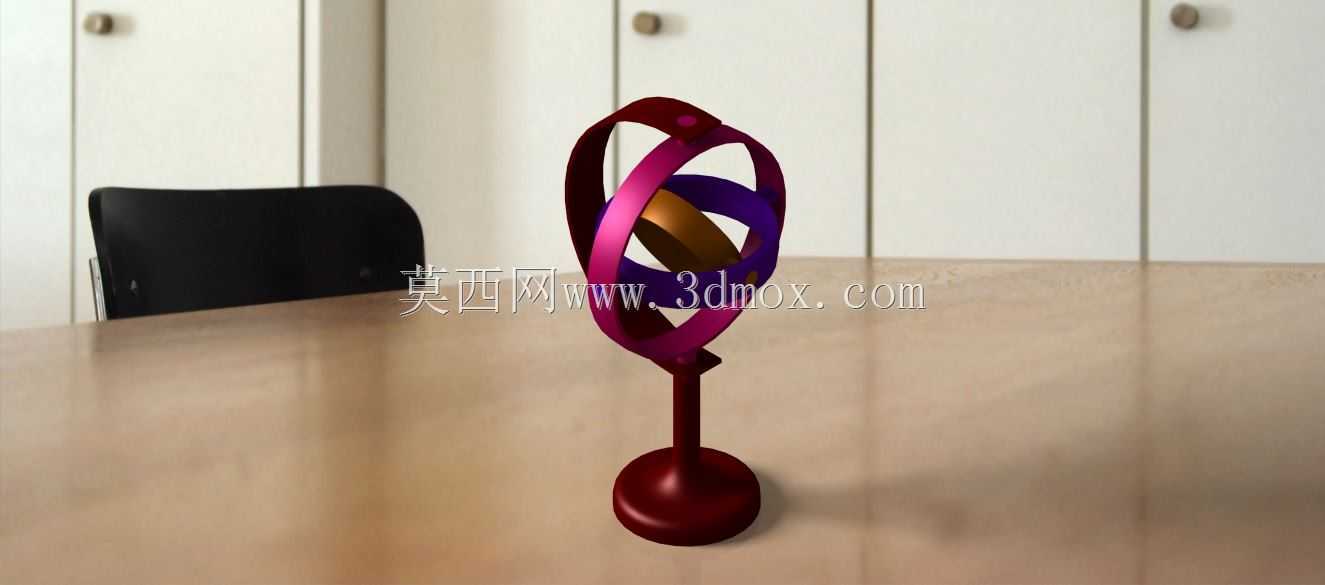

多环万向支架式机械陀螺仪结构设计

　　这套多环万向支架式机械陀螺仪的结构设计，核心围绕角动量守恒的物理特性搭建，从实际应用场景出发，首先要满足惯性导航、姿态测量类场景的核心需求——在载体发生任意角度倾斜、转动时，中心转子的自转轴始终能保持初始指向稳定，这也是机械陀螺仪最核心的功能价值。在航空航天的机载姿态参考系统、船舶的罗经稳定平台、早期地面车辆的导航定位单元中，这类纯机械结构的陀螺仪都是核心敏感部件，不需要依赖外部信号输入，仅靠自身转动惯量就能输出稳定的姿态参考基准，抗干扰能力远高于同期的其他测量器件。

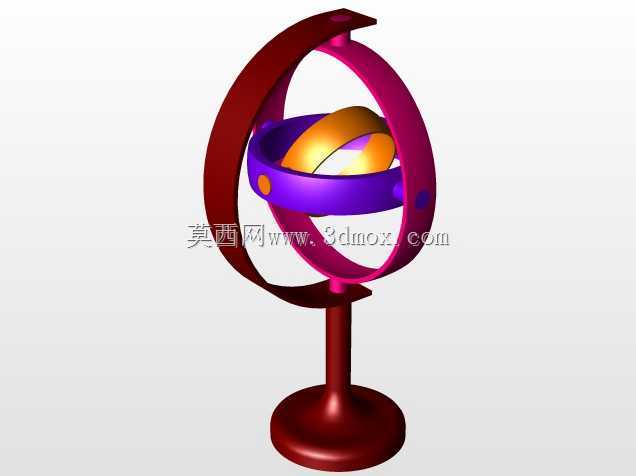

　　设计思路上，整套结构采用多层嵌套的转动环架布局，从中心向外依次布置转子、内环、外环、固定基座，每一层环架之间都通过高精度的转动副连接，相邻转动副的轴线互相垂直，确保三个轴向的转动自由度完全解耦，不会出现运动干涉。中心转子部分采用密度均匀的金属材质设计，质心严格落在所有转动副轴线的交点上，也就是整套机构的万向支点位置，从根源上避免重力产生的附加力矩干扰转子的定轴性，转子的转动惯量经过匹配计算，在合理的外形尺寸下尽可能提升转动惯量，保证自转角动量足够维持长时间的稳定指向，降低自转衰减带来的测量漂移。

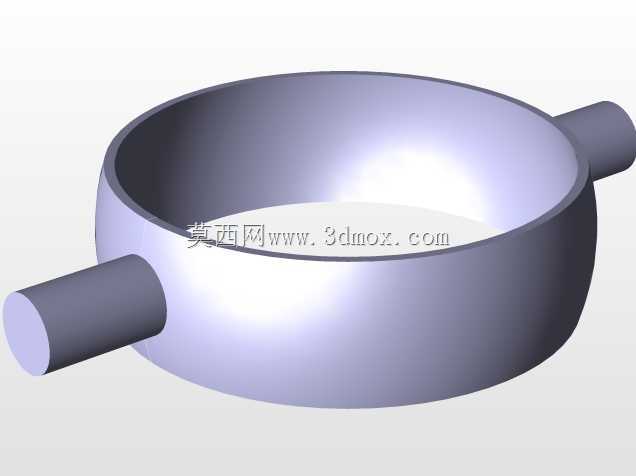

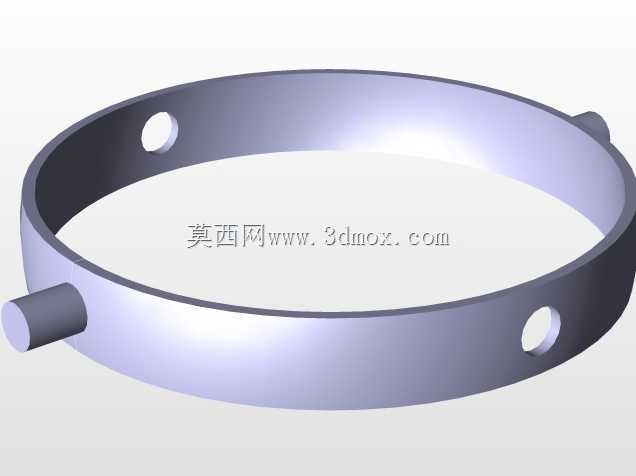

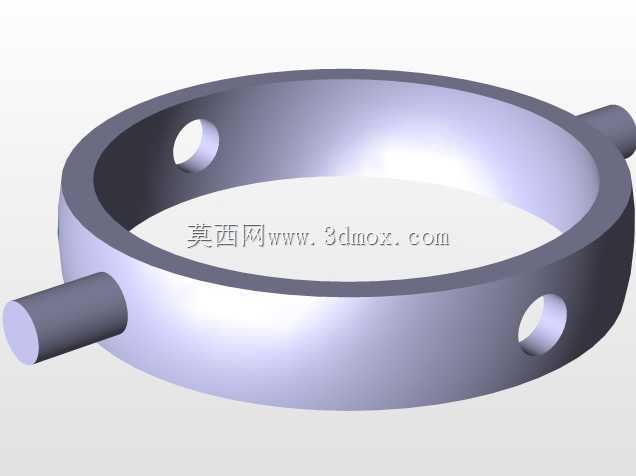

　　环架部分的结构设计重点考虑刚度与轻量化的平衡，每一层环的截面都采用变厚度设计，在转动副连接的位置做局部加厚处理，承受转动过程中的接触应力，环身非受力区域做等强度减薄，降低整套环架的自身重量，避免外层环架的重量对内层转动副造成过大的摩擦阻力。转动副的配合间隙经过严格控制，既要保证转动过程无卡滞，又要将间隙控制在微米级，避免间隙带来的指向误差，转动副的接触面采用耐磨材质配对，长期反复转动也不会出现磨损量超差导致的精度下降。

　　底部的固定基座采用大直径圆盘式支撑结构，自身具备足够的配重，保证整套机构放置在水平台面上时的稳定性，不会因为环架转动带来的重心偏移出现倾倒，基座与最外层环架的连接位置设置了定位止口，确保外层转动副的轴线与基座安装面垂直，安装时不需要额外复杂调平，只要将基座放置在刚性安装平面上，就能保证整套机构的初始基准准确。从安装边界来看，整套结构的外接安装面仅为基座底部的圆形平面，不需要额外的复杂连接结构，既可以作为独立的演示教具放置在桌面，也可以通过基座上的预留安装孔，固定在各类被测载体的安装平台上，适配不同场景的安装需求。

　　在功能特性上，这套结构除了核心的定轴性演示与测量功能，还可以通过在环架上加装角度传感器，直接读取各层环架相对于基座的转动角度，换算出载体的俯仰、横滚、偏航三个维度的姿态角度，不需要额外的转换机构。设计过程中特意规避了环架转动的死点位置，各层环的转动角度范围都能覆盖正负180度的全周转动，不会出现载体大角度机动时环架卡滞的问题。转子的驱动位置预留了标准化的安装接口，既可以采用手动驱动的方式实现短时演示，也可以加装微型气动或者电动驱动单元，实现长时间的持续自转，满足长期连续工作的使用需求。

　　从实际使用的角度出发，这套结构的所有零部件都采用可拆分的模块化设计，每个转动副都设置了可拆卸的定位销，日常维护时可以快速拆分各层环架，对转动副进行清洁、润滑，不需要复杂的专用工具，维护门槛很低。各零部件的加工公差都按照通用机械加工的精度等级设定，不需要特殊的超精密加工设备就能实现加工制造，量产成本可控，既可以作为教学实验用的演示教具，也可以作为工业场景下的惯性测量核心部件使用，适配不同场景的精度与成本需求。
