深沟球滚动轴承三维结构设计模型

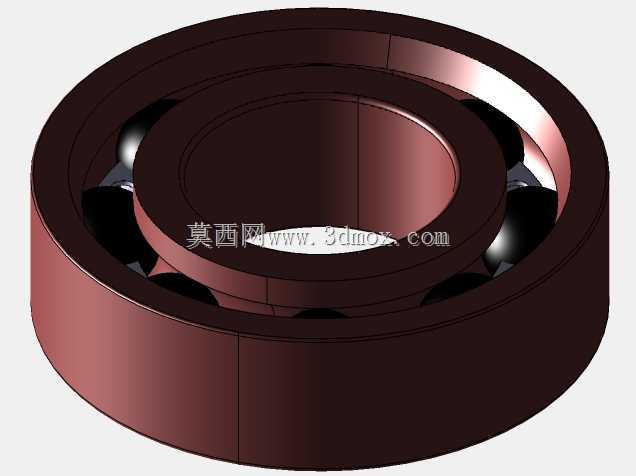

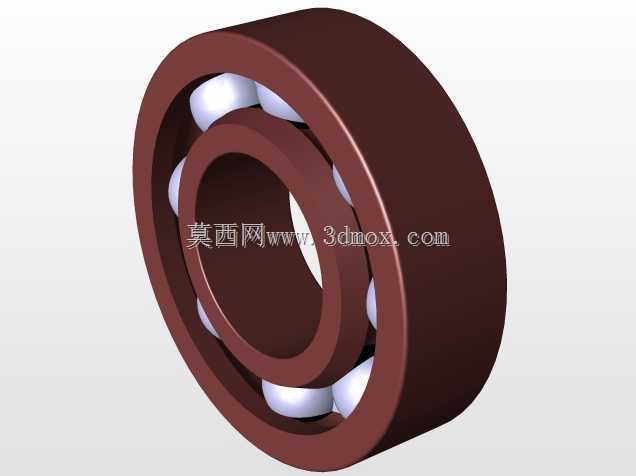

　　在各类旋转传动设备的结构设计中，滚动轴承是应用覆盖范围最广的核心支承部件，从普通民用家电的电机转子支承，到工业生产线的输送机辊筒、机床主轴的辅助支承，再到中小型动力设备的传动轴定位，几乎所有存在连续回转运动的机械结构中，都能见到这类零件的身影。本次构建的深沟球轴承三维模型，完全按照常规通用深沟球轴承的实际结构比例完成建模，还原了零件的全部装配特征与结构细节，可直接用于设备整体装配的干涉校验、运动仿真环节，也能作为非标轴承改型设计的基础模板使用。

　　从结构功能层面来看，该轴承主要由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈通常与传动轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既降低滚动摩擦阻力，也能均匀承受径向载荷；外圈一般与设备的轴承座孔采用过渡或间隙配合，起到固定支承、将载荷传递到设备基座的作用，外圈内侧的滚道与内圈滚道曲率匹配，共同构成钢球的滚动运行轨道。滚动体是轴承承受载荷的核心元件，钢球均匀分布在内外圈滚道之间，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损；保持架的作用是将所有钢球等间距分隔，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音，同时引导钢球在滚道内均匀分布，在轴承无载荷区还能起到带动钢球滚动、防止钢球脱落的作用。

　　建模过程中优先考虑了实际装配的边界适配性，内外圈的端面倒角、滚道的曲率参数、钢球的直径与数量匹配关系、保持架的兜孔间隙都按照通用轴承的常规设计规范设置，没有出现结构干涉或者装配间隙不合理的问题。在设备选型与装配设计环节，使用该模型可以直接完成轴承安装位的尺寸校验：内圈的内径尺寸对应传动轴的轴颈配合尺寸，设计时需要根据载荷大小选择合适的配合公差，重载工况下选择较大过盈量避免内圈与轴发生相对滑动，轻载高速工况可适当减小过盈量方便拆装；外圈的外径尺寸对应轴承座的安装孔尺寸，需要根据外圈是否需要轴向游动选择配合类型，比如用于长轴热伸长补偿的游动端轴承，外圈与座孔采用间隙配合，允许轴向小幅位移。轴承的宽度尺寸决定了安装位的轴向空间预留，设计时需要在轴承两侧预留足够的密封件、挡圈或者锁紧螺母的安装空间，避免装配时出现轴向尺寸干涉。

　　从实际应用场景的适配性来看，这类深沟球轴承主要承受径向载荷，也能在一定范围内承受双向的轴向载荷，当轴承的径向游隙适当加大时，具备一定的角接触轴承特性，可以承受更大的轴向载荷，非常适合中小功率电机、水泵、输送机辊筒、普通机床的进给轴等中低转速、载荷平稳的传动场景。建模时还原了轴承的完整装配关系，在做设备整体运动仿真时，可以直接给钢球与滚道之间添加接触约束，模拟轴承运转时的滚动状态，校验轴系的回转精度与支承刚度，也能通过模型快速提取轴承的安装定位尺寸，完成轴肩、轴承座孔挡肩的结构设计，保证挡肩高度低于轴承内圈外圈的倒角高度，方便后续轴承的拆卸维护。

　　针对不同工况的改型设计需求，该模型的参数化结构可以快速调整：比如在粉尘、潮湿工况下使用时，可以直接在内外圈的两侧添加密封槽结构，加装橡胶密封圈或者防尘盖，填充润滑脂实现免维护设计；在高速运转工况下，可以调整保持架的结构形式，将浪形保持架替换为实体铜保持架，提升高速运转时的结构稳定性；针对重载工况，可以适当加大钢球直径、增加钢球数量，提升轴承的额定动载荷。整个模型的结构细节完全贴合实际生产的轴承零件，没有多余的简化或者结构错误，能够满足结构设计阶段的装配校验、运动仿真、工程图导出等各类需求，帮助设计人员快速完成轴系部分的结构设计，减少重复建模的工作量，提升整体设计效率。
