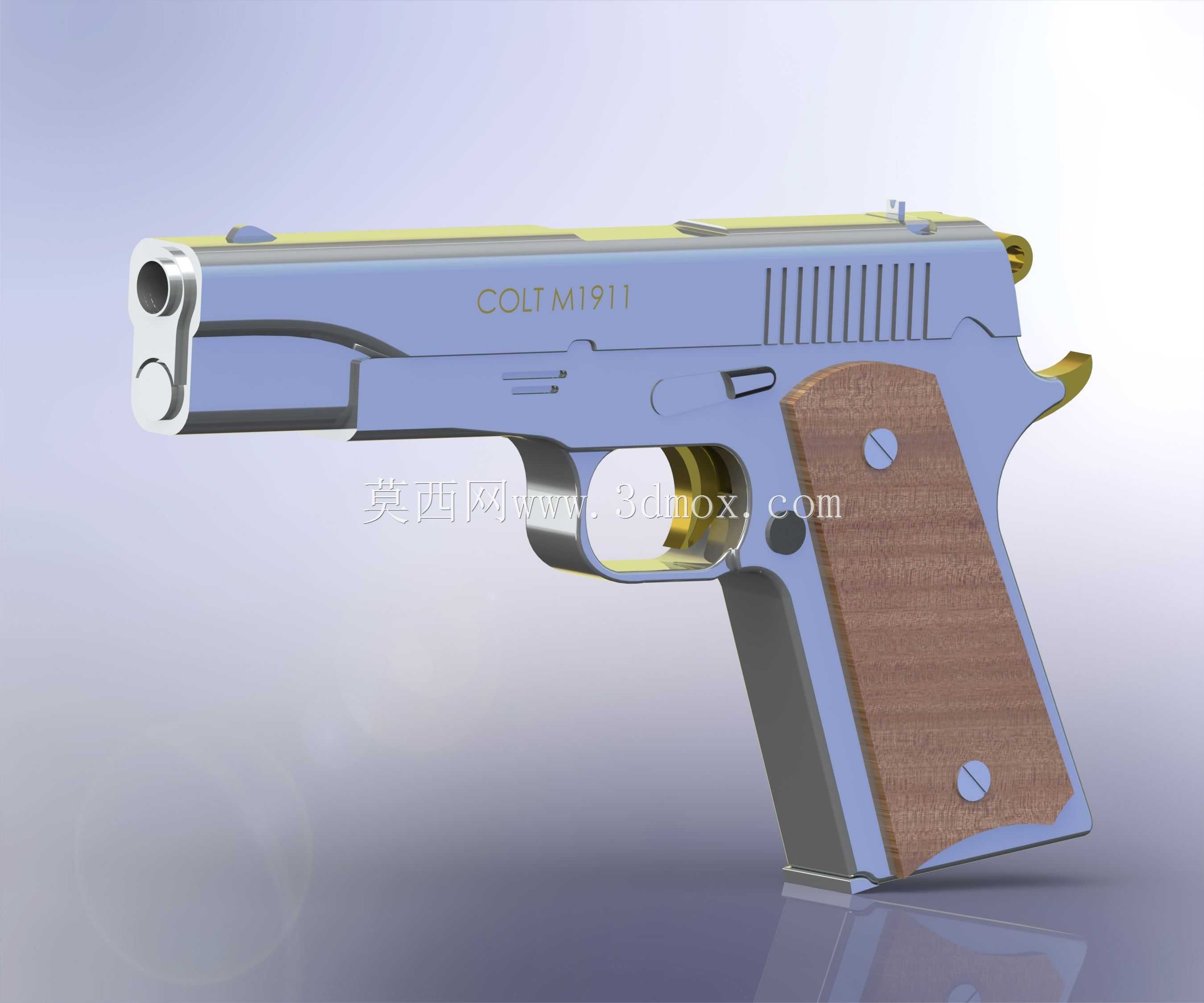

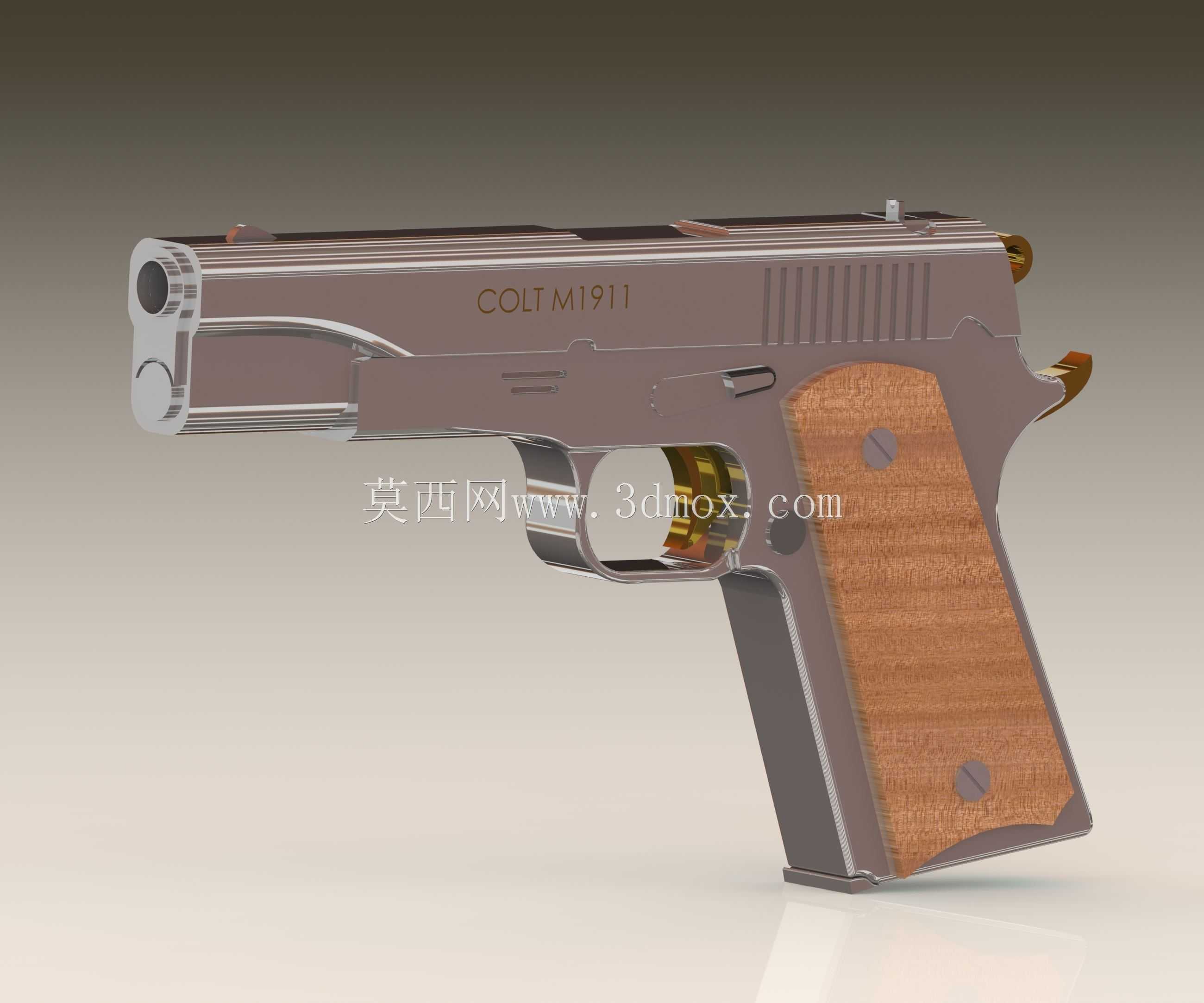

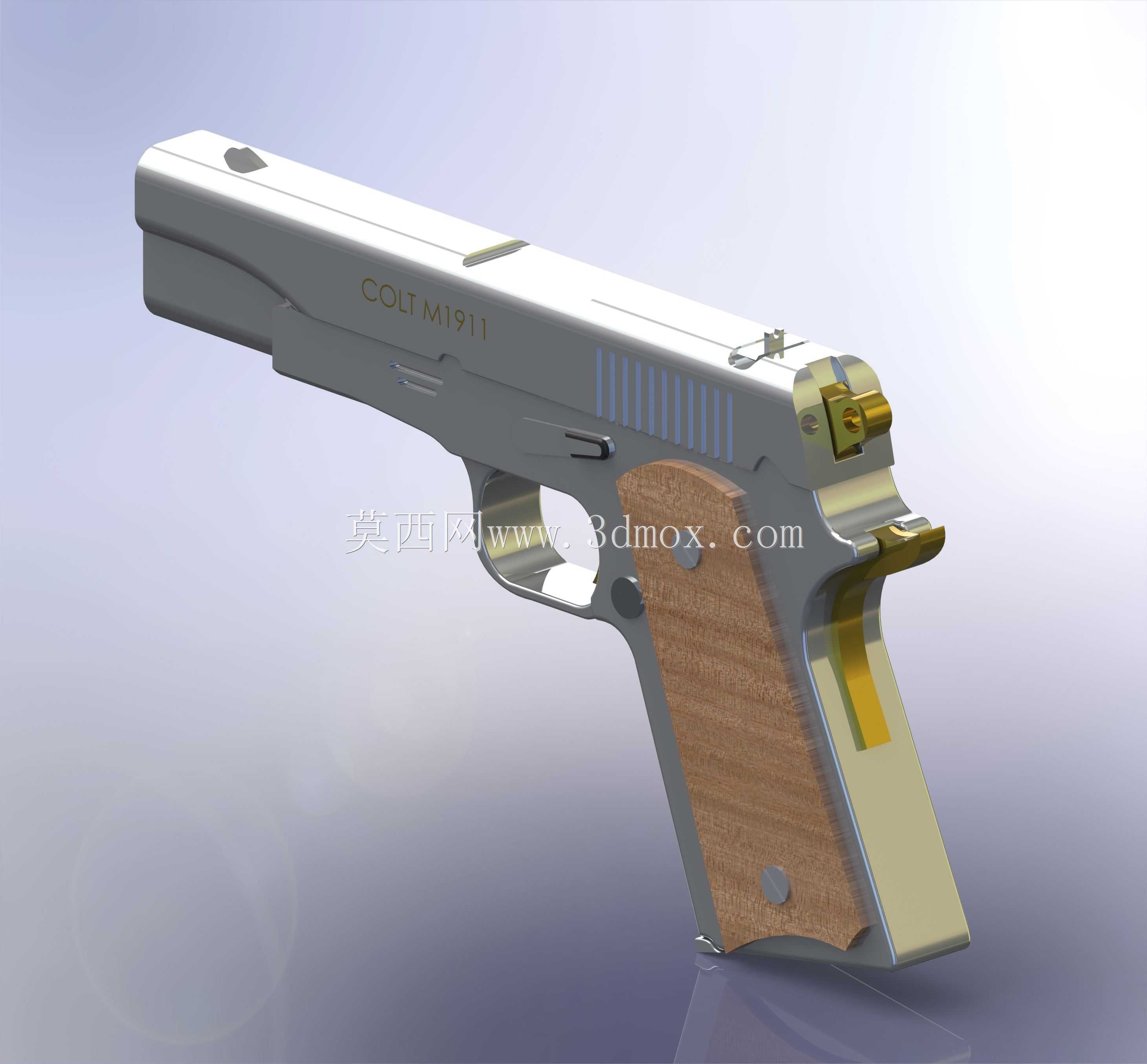

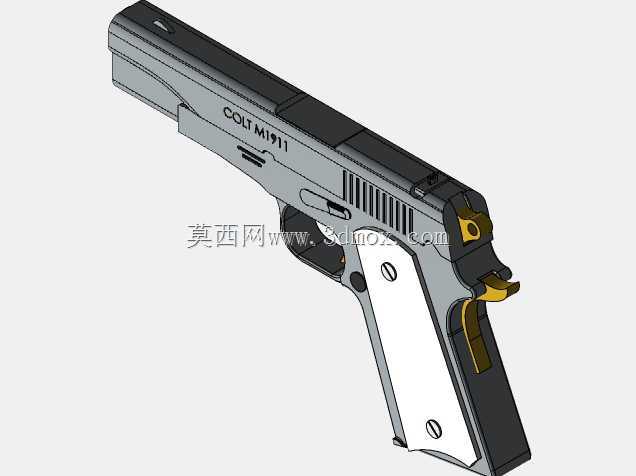

柯尔特M1911手枪结构三维建模还原

　　在轻武器结构设计、战术装备模拟、影视道具开发等领域，对经典轻武器的结构还原建模一直是结构设计从业者常接触的内容，柯尔特M1911作为历经长期实战验证的经典半自动手枪结构，其三维模型的搭建需要严格贴合实际枪械的装配逻辑与运动边界，不能仅做外形的曲面堆砌。从实际应用场景来看，这类结构模型可用于战术模拟训练系统的装备交互模块开发，为虚拟训练场景提供可拆解、可模拟动作的枪械载体；也可用于国防教育类展陈的互动演示，让受众直观理解半自动手枪的供弹、击发、抛壳连贯动作逻辑；在道具制作领域，精准的三维模型能为影视道具、仿真训练器材的加工提供直接的数模依据，减少实物测绘的反复修正成本。

　　从功能特性来看，该结构采用枪管短后坐自动原理，套筒与枪管在击发后共同后坐一段距离，通过铰链结构完成枪管偏移闭锁，整套动作的行程匹配是建模时需要重点把控的部分，若各部件的运动干涉量预留不足，模拟动作时就会出现卡滞的问题。握把部分采用木质贴片结构，通过两枚固定螺钉与握把基座连接，建模时需要还原握把贴片的弧度贴合度，确保与金属握把框架的安装面完全贴合，不存在错位缝隙，这部分的曲面过渡需要匹配人手握持的人机工程弧度，不能出现生硬的折角影响握持模拟的真实感。套筒部分的防滑槽、铭文刻印位置、前后准星的安装基准都需要严格对应实物结构，抛壳窗的开口尺寸与位置要匹配抽壳钩的运动轨迹，确保模拟抛壳动作时弹壳的抛出路径不会与套筒本体发生干涉。

　　设计思路上，建模优先从核心的闭锁机构开始搭建，先确定枪管、套筒、套筒座的基准轴线，确保三者的同轴度误差控制在合理范围内，再依次排布扳机组件、击锤组件、阻铁、弹匣卡笋、手动保险等内部构件，每个活动部件都需要预留对应的运动间隙，比如扳机的转动行程、击锤的回转角度、保险的拨动范围都要和实物的动作范围一致。金属部件的外观区分了不同的表面处理质感，套筒与枪管部分采用发蓝处理的金属质感，扳机、击锤、保险等小构件采用亮面金属质感，握把贴片还原木质纹理与固定螺钉的沉头结构，整体装配关系完全按照实枪的拆解顺序设置，可实现从整体到单个零件的逐步拆解演示。

　　外形尺寸与安装边界方面，整枪长度控制在216mm左右，枪管长度127mm，握把厚度适配单排弹匣的结构尺寸，高度控制在135mm上下，各部件的安装基准面都做了公差预留，比如套筒与套筒座的导轨配合间隙控制在0.1mm-0.15mm之间，既保证滑动顺畅，又不会出现旷量过大的问题。弹匣插口的尺寸匹配单排.45ACP弹匣的插入边界，弹匣卡笋的突出量与按压行程都符合实际操作的人机尺寸，手动保险的位置刚好在拇指可触及的范围，操作转动角度为45度，对应保险开启与关闭的两个状态限位。所有销钉的安装孔位都做了同轴对齐，确保拆解后重新装配时各销钉可顺利穿入对应的孔位，不存在孔位错位的问题。
