三叶指尖陀螺结构设计三维数模

项目分类:通用机械零部件 发布时间:2021-12-19 ID:459376
  • 三叶指尖陀螺结构设计三维数模
  • 三叶指尖陀螺结构设计三维数模
  • 三叶指尖陀螺结构设计三维数模

  日常做结构方案验证的时候,这类三叶对称手持旋转件的建模逻辑,其实和很多工业旋转配重件的设计思路是共通的,先从核心功能需求倒推结构边界:手持旋转的核心要求是转动惯量均匀、转动阻尼低、长时间握持无硌手感,所以首先确定三瓣120度均布的对称布局,这种布局相比两叶结构,旋转时的动平衡更容易调校,不会因为单侧配重偏差出现转动时的偏摆抖动,相比四叶及以上结构,又能控制整体外轮廓尺寸,兼顾单手握持的适配性。

  从实际使用场景来看,这类旋转件日常单手持握时,拇指与食指捏住中心轴承内圈,其余三指自然搭在叶片外侧即可完成拨动操作,所以中心轴承的安装位尺寸需要匹配常用的微型深沟球轴承规格,中心孔的同轴度公差要控制在0.02mm以内,避免轴承压装后出现内圈偏斜,直接影响转动顺滑度。三瓣叶片的外轮廓做了大圆角过渡处理,没有尖锐棱角,一方面是握持接触时不会硌手,另一方面旋转过程中即使碰到衣物或者皮肤,也不会造成剐蹭,符合手持接触类产品的安全设计要求。

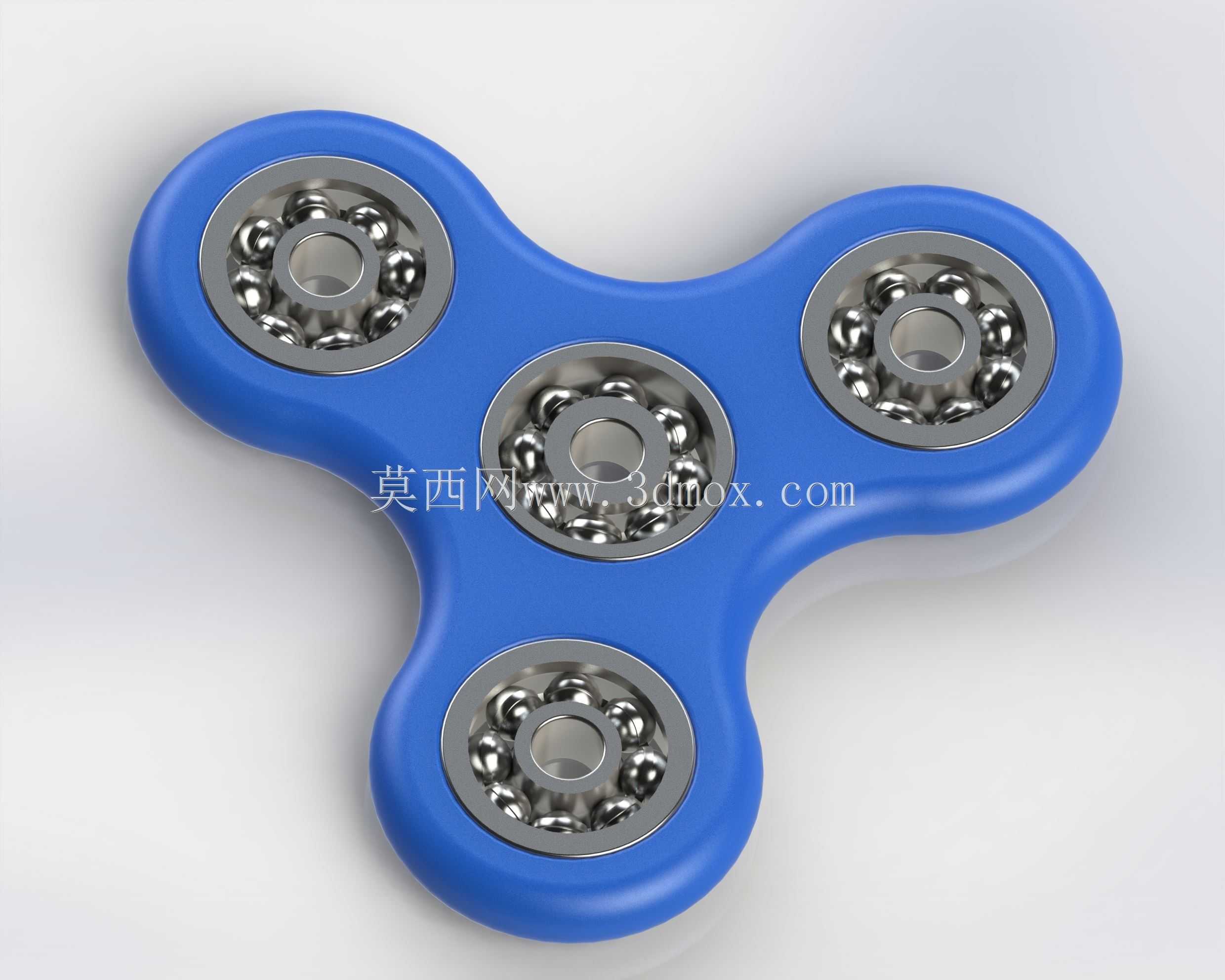

  每瓣叶片端部都嵌入了带保持架的滚珠组件,这部分结构不是单纯的装饰作用,三个端部的滚珠组件重量完全一致,是整个结构的配重块,通过将重量布置在远离旋转中心的位置,在不增加整体重量的前提下提升转动惯量,让单次拨动后的旋转时长更长。滚珠采用满装排列的结构,配合外圈的塑料限位槽,不需要额外加装密封盖,既可以直观看到滚珠的转动状态,也能减少密封件带来的额外摩擦阻力,滚珠与槽位的配合间隙控制在0.01mm左右,既不会出现滚珠脱落的问题,也不会因为间隙过小导致滚珠卡滞。

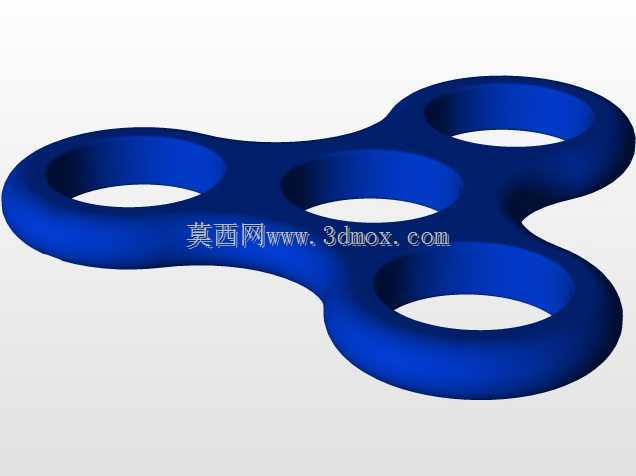

  主体框架采用一体化的塑料材质结构,三个轴承安装位与中心主体通过圆滑的曲面过渡连接,过渡位置的壁厚做了均匀化处理,整体壁厚保持在2.5mm,避免注塑成型时出现缩痕或者翘曲变形,安装位的轴承槽深度比轴承厚度小0.1mm,压装轴承后轴承端面略高于主体平面,手指捏持的时候接触的是轴承内圈端面,不会和主体框架产生摩擦。整体外轮廓的最大回转直径控制在75mm,中心握持位的直径18mm,刚好适配成年人拇指与食指的捏持宽度,单手握持时叶片不会超出手掌范围,日常携带放在口袋里也不会因为轮廓过大产生硌碰。

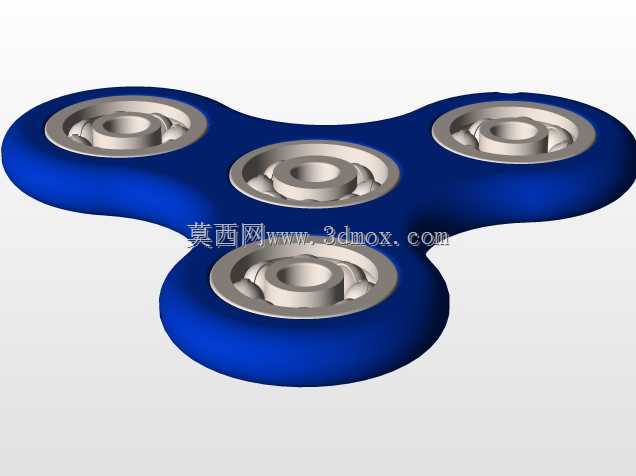

  建模过程中优先做对称约束,先绘制单瓣叶片的草图,通过圆周阵列生成整体轮廓,再对所有棱边做R3以上的圆角处理,避免应力集中——虽然这类产品受力不大,但如果存在尖锐内角,长期使用或者摔落时很容易从内角位置出现开裂。三个端部的滚珠组件采用子装配体模式建模,先完成单个滚珠与保持架的装配,再阵列到三个叶片端部,最后和主体框架、中心轴承做配合约束,所有旋转副都保留了实际的装配间隙,没有做过盈的布尔合并,后续如果要做运动仿真,可以直接添加旋转马达模拟实际转动状态,验证动平衡参数。

  从结构适配性来说,这个模型的安装边界完全适配标准微型轴承的尺寸,不需要额外定制非标件,后续如果要做实物打样,直接采购标准608微型轴承和对应直径的钢珠即可,主体部分可以通过3D打印或者注塑工艺完成生产,所有配合位的尺寸都预留了常规的装配公差,不需要二次修配就能完成组装。三瓣对称的结构也预留了改装空间,比如可以在端部配重位更换不同材质的配重块,调整整体转动惯量,适配不同的旋转手感需求,中心轴承位也可以更换不同阻尼等级的轴承,满足不同使用者对转动顺滑度的偏好。
