木质直齿锥齿轮传动构件结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:459386
  • 木质直齿锥齿轮传动构件结构设计
  • 木质直齿锥齿轮传动构件结构设计
  • 木质直齿锥齿轮传动构件结构设计
  • 木质直齿锥齿轮传动构件结构设计
  • 木质直齿锥齿轮传动构件结构设计

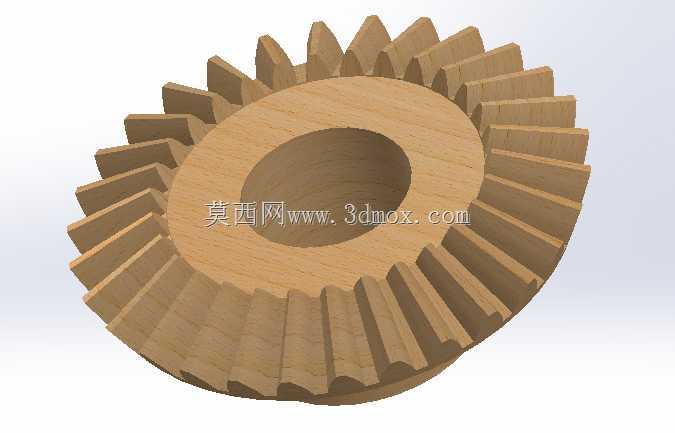

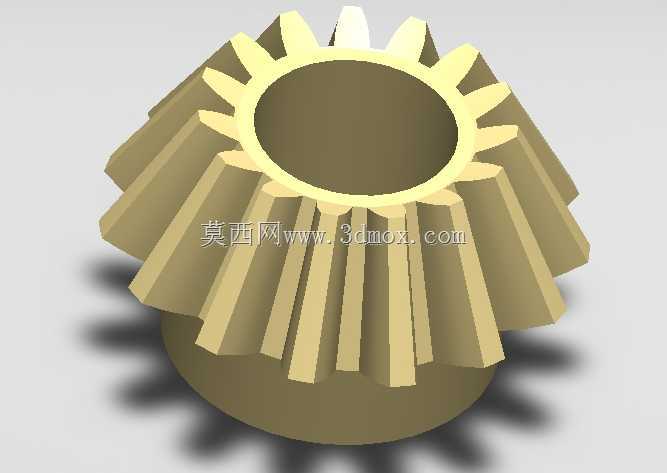

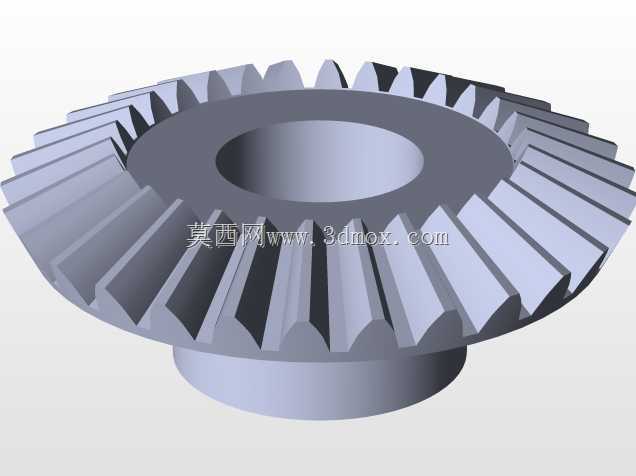

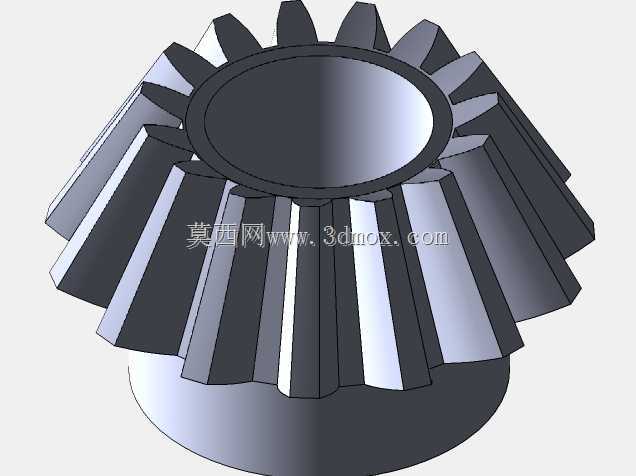

  在轻工演示教具、小型木质传动装置以及低负载动力传递场景中,直齿锥齿轮是实现相交轴动力换向的核心构件,这款木质伞齿轮的设计,完全围绕小扭矩、低转速的传动需求展开,没有照搬金属齿轮的冗余强度设计,而是结合木质材料的切削特性与受力表现做了针对性优化。从实际应用场景来看,这类锥齿轮常被用在木质教学演示模型、手工DIY传动装置、小型文创动力摆件中,用来传递两相交轴之间的回转运动,通常轴交角设置为90度,适配多数正交传动的布局需求,不需要承受金属传动系统那样的大冲击载荷,因此齿部的强度设计更侧重啮合顺滑度而非极限承载能力。

  设计过程中首先确定的是安装边界参数,齿轮中心的通孔为轴装结构,孔径与配套的木质传动轴采用间隙配合,装配时不需要额外的键连接,依靠木质件的轻微过盈预紧即可传递扭矩,避免了键槽加工破坏木质构件的整体结构强度。齿坯的整体厚度结合齿高参数做了匹配,背锥部分的厚度预留足够的支撑余量,防止轮齿在啮合受力时从根部发生断裂,毕竟木质材料的抗剪切强度远低于钢材,轮齿根部的圆角过渡做了加大处理,分散齿根处的应力集中,这一点和金属齿轮的齿根圆角设计逻辑一致,但圆角半径取值比同模数金属齿轮大30%左右,适配木材的力学特性。

  轮齿的齿形采用标准直齿锥齿轮的渐开线齿廓,建模过程中先完成分锥角、齿顶高、齿根高的参数计算,再通过齿廓扫描、阵列完成全部轮齿的构建,每个轮齿的齿向线都交汇于锥顶,保证啮合时齿面能够实现全齿长接触,避免出现局部偏磨的问题。考虑到木质加工的特性,齿顶的棱边做了微小的倒角处理,既可以避免装配时齿部磕碰崩边,也能在啮合初期更快完成跑合,让传动过程更顺滑。齿面的粗糙度设计不需要达到金属齿轮的磨削级别,普通铣削加工后的表面即可满足使用需求,低转速工况下不会因为齿面粗糙度问题产生明显的磨损或噪音。

  从安装适配的角度看,这款锥齿轮的背锥端面为安装定位面,装配时与配套的支座端面贴合,确定齿轮的轴向位置,保证两个配对锥齿轮的锥顶能够重合,这是锥齿轮正常啮合的核心安装要求,一旦锥顶出现偏移,会出现齿面接触区偏向齿端、传动卡滞、磨损加剧的问题。齿轮的外径尺寸结合传动比需求设定,和配套的小齿轮啮合时能够实现预设的转速变换,满足小型装置的减速或换向传动需求。

  不同于金属齿轮需要考虑润滑、密封、热处理等工艺问题,这款木质锥齿轮的设计更侧重结构的易加工性,所有结构都可以通过普通的三轴数控铣削甚至手工木工工具完成加工,不需要特殊的加工设备,非常适合手工制作或者小批量的文创产品生产。在实际传动过程中,轮齿的啮合侧隙预留了比金属齿轮稍大的间隙,一方面是抵消木质材料受温湿度影响产生的尺寸变形,避免温湿度变化后齿轮出现卡滞,另一方面也能降低加工精度要求,减少加工难度,毕竟这类应用场景对传动回差的要求极低,稍大的侧隙不会影响正常使用。

  整体结构没有多余的装饰性设计,所有几何特征都服务于传动功能与加工便利性,中心孔的同轴度、轮齿的分度精度是建模过程中重点控制的形位公差,即使是木质构件,这些基础的精度参数也会直接影响传动的顺滑度,建模时所有轮齿采用参数化阵列生成,保证每个齿的分度误差控制在木质加工可实现的范围内,避免出现个别轮齿啮合过紧或过松的问题。齿坯的内孔与端面保持垂直,确保装配后齿轮不会出现偏摆,运转时不会产生额外的轴向窜动,延长木质构件的使用寿命。
