四柱式平行压合工装装配结构设计

　　在精密零部件压装、小型组件层压压合的生产场景中，这类四柱导向结构的压具是产线工位上极为常用的工装载体，区别于单柱导向的压装结构，四柱式的布局能从四个角点同步约束上下压板的平行度，避免压合过程中出现偏载、压斜的问题，尤其适配需要整面均匀施压的工件加工工序，比如小型电子元件的封装压合、薄型板材的层叠粘接压固、五金小组件的过盈配合压装等场景，都能依靠这类结构稳定输出均匀的压合作用力。

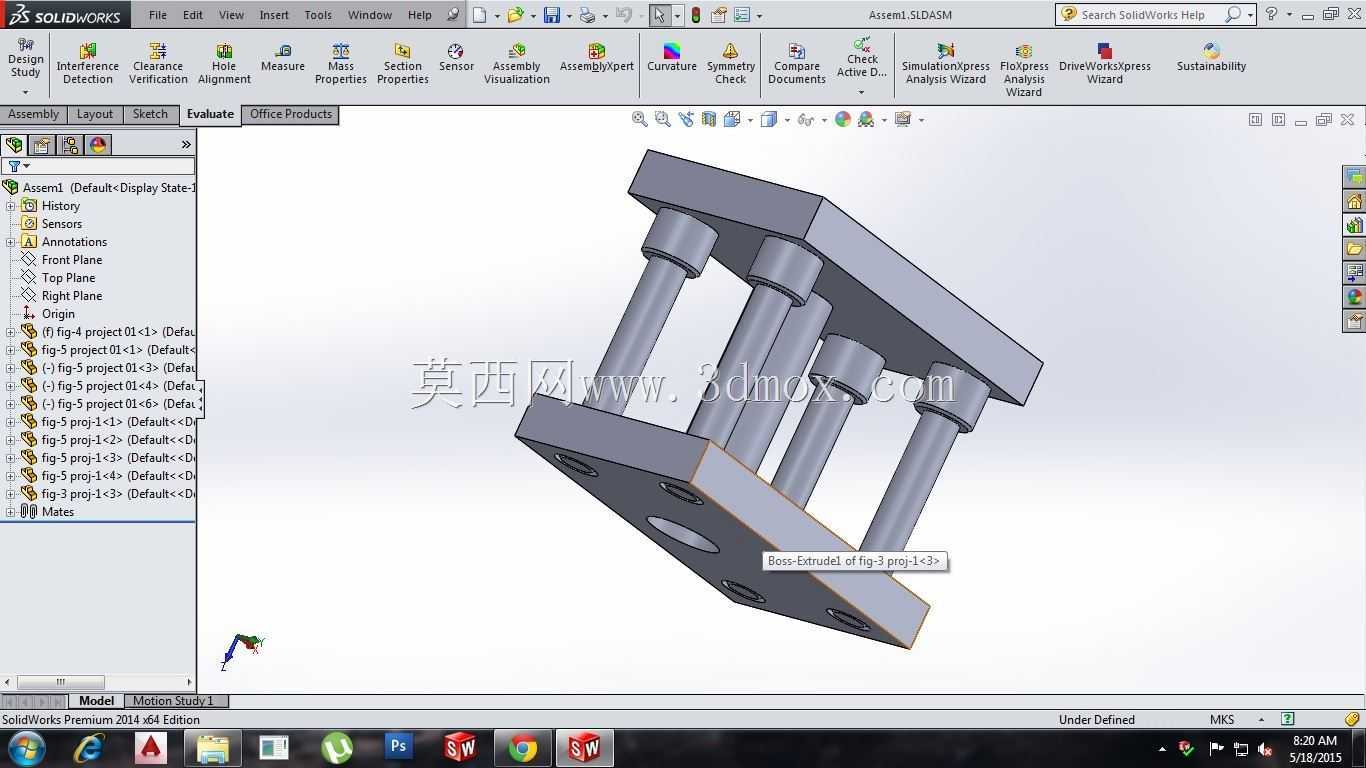

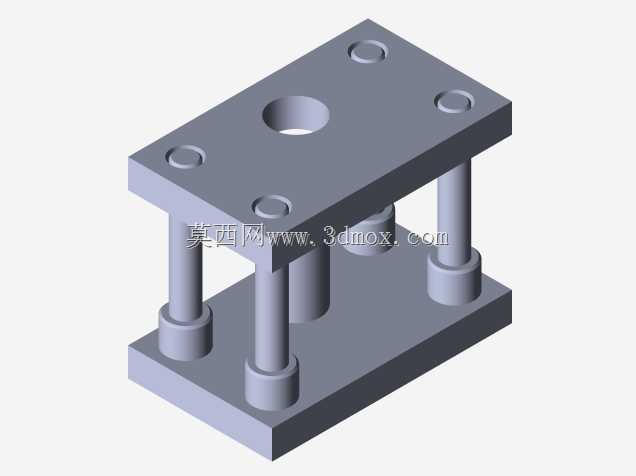

　　从结构功能逻辑来看，上下两块平行压板是整套压具的核心承载基体，上压板负责对接外部施压端的作用力，不管是搭配手动压机、气动压缸还是小型液压驱动端，都能通过上压板的中心受力区域将外力均匀分散到整个板面；下压板则作为工件放置的基准承载面，板面预留的安装孔位既可以用来固定定位治具，也能直接通过销钉对带定位孔的工件做快速定位，避免压合过程中工件出现滑移错位。连接上下压板的四根导向柱是保证压合精度的核心部件，每根导向柱都配套对应的直线导套嵌装在上下压板的安装孔内，导套与导柱的配合间隙控制在0.02mm以内，确保上压板下行全程都能保持与下压板的平行度公差不超过0.03mm/100mm，完全满足多数精密组件压装的平面度要求。

　　设计这类压具结构时，首先要根据目标压合工件的最大外形尺寸确定上下压板的长宽边界，要保证工件放置后边缘距离压板边缘至少留20mm的余量，避免施压过程中压板边缘出现应力集中导致变形；导向柱的排布要尽量靠近压板的四个角点，四根柱体的中心连线形成的矩形区域要完全覆盖工件的施压范围，这样才能让导向结构的抗偏载能力达到最优，不会因为施压点偏离导向支撑范围导致导柱出现别卡、磨损加剧的问题。导向柱的直径选择要结合最大压合力计算，通常单根导柱的径向承载能力要达到总压合力的1.5倍以上，避免长期满负载使用后导柱出现弯曲变形，影响导向精度。上下压板的厚度需要根据总压合力做刚度校核，保证满压状态下压板的最大变形量不超过0.05mm，避免因为压板中部挠曲导致压合面压力分布不均，出现边缘压不实、中心压力过载压伤工件的问题。

　　从安装适配的角度来说，这套压具的下压板底部预留了通用的安装槽与固定孔位，可以直接固定在标准工作台面、压机底座上，不需要额外做转接板加工；上压板的顶部设置了通用的驱动端连接接口，不管是连接手动压杆、气缸活塞杆还是液压缸输出端，都能通过快换结构快速对接，不需要针对不同驱动端重新加工压板结构。导向柱的行程设计预留了足够的开合空间，上下压板完全打开时的间距要比最大工件高度高出30mm以上，方便操作人员取放工件、清理压合面的杂物，也能适配不同高度的定位治具安装需求。

　　实际生产使用中，这类四柱压具的维护成本极低，只需要定期给导柱、导套配合面涂抹润滑脂，就能保证长期运行的顺畅性，不会出现卡顿、爬行的问题；压板的工作面做了淬火硬化处理，表面硬度达到HRC45以上，长期受压也不会出现凹痕、变形，能长期保持基准面的平面精度。相比C型开口结构的压装工装，这种闭合式四柱结构的整体刚性更强，相同压合压力下的结构变形量更小，压合一致性更高，非常适合批量生产工位的重复性压合作业，能有效降低因为压装偏斜导致的工件报废率，提升压合工序的加工良率。
