10x10阵列LED光立方控制装置结构设计

　　这款10x10x10规格的LED立体显示装置，在电子展示、科普教学、创意装饰场景中有着广泛的适配空间。从实际使用场景来看，它既可以作为高校电子信息、自动化专业的实训教学载体，帮助学生理解三维阵列驱动逻辑、IO口扩展原理与动态扫描显示机制，也能放置在科技展厅、创客空间作为互动展示装置，通过预设的光效程序呈现立体动态图案，还可作为桌面创意摆件，通过自定义程序实现个性化光影效果输出。

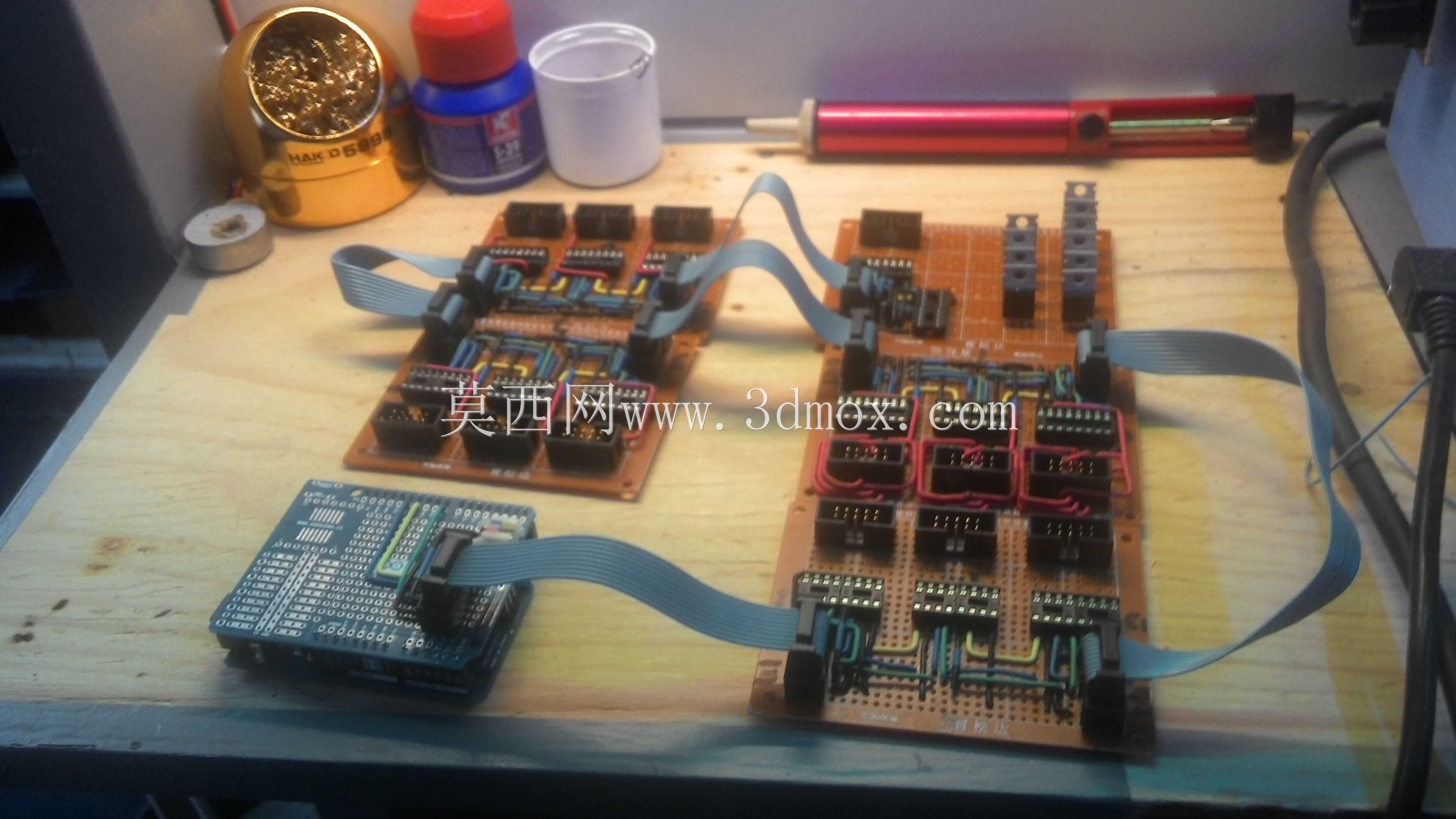

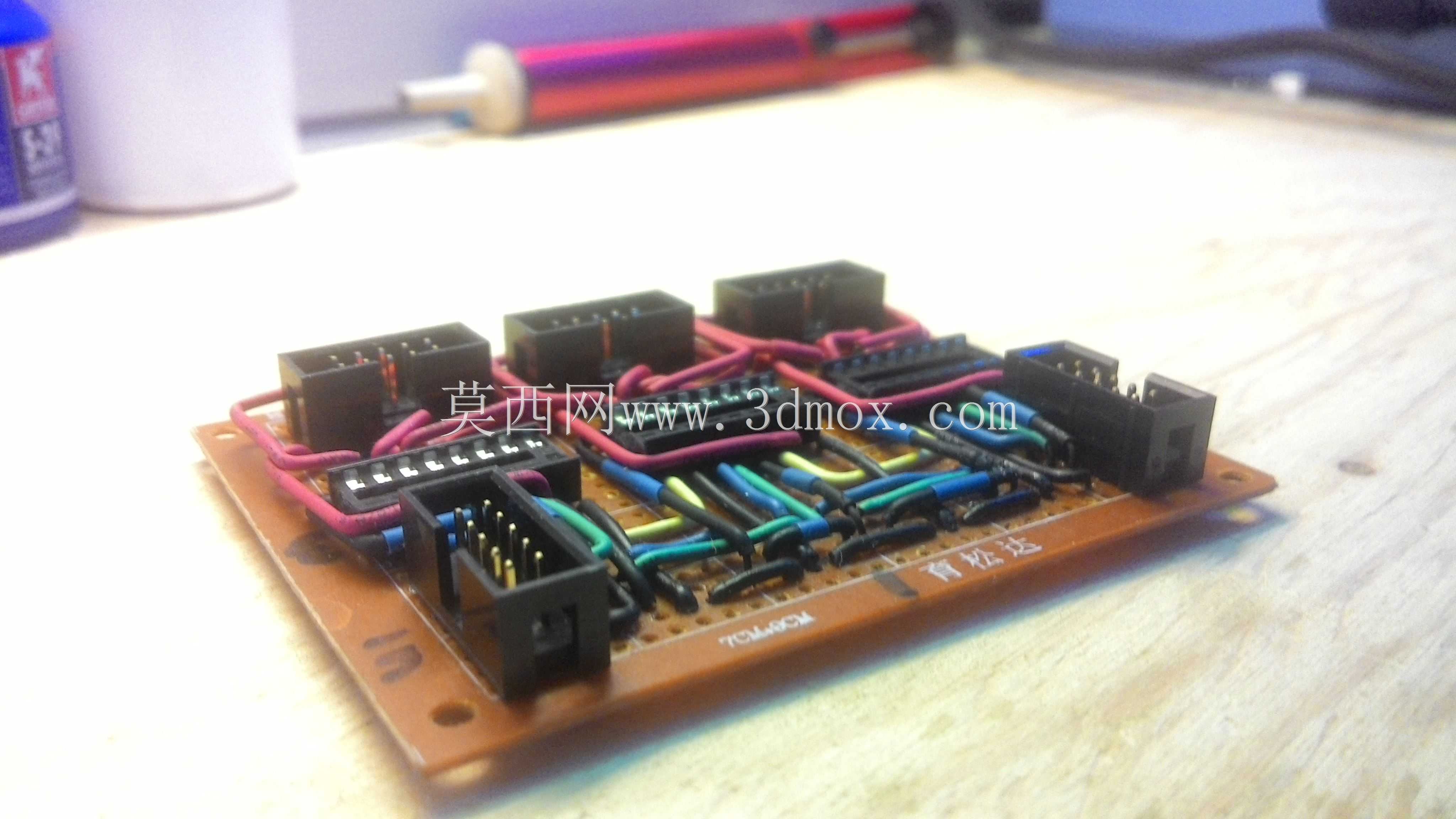

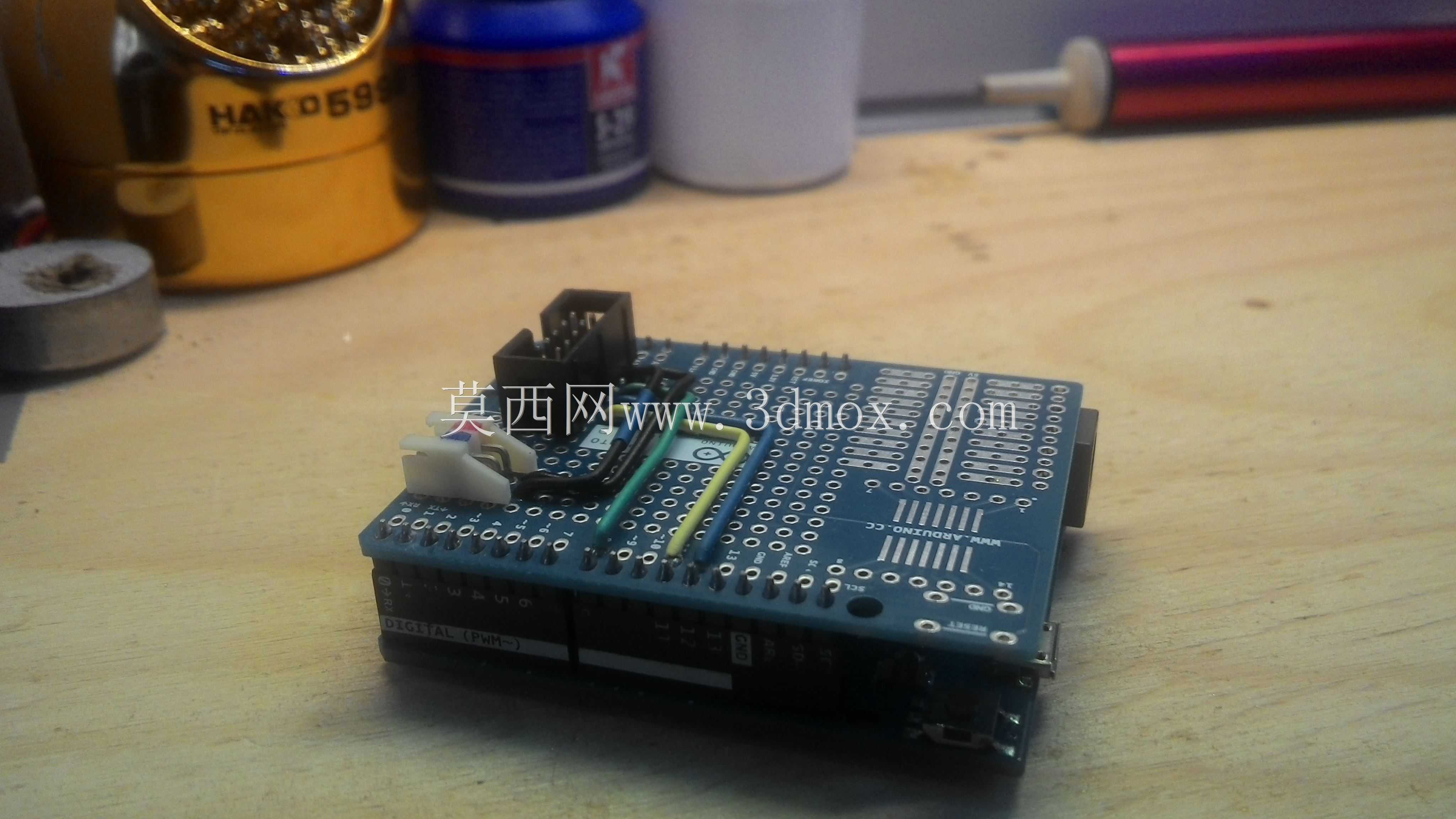

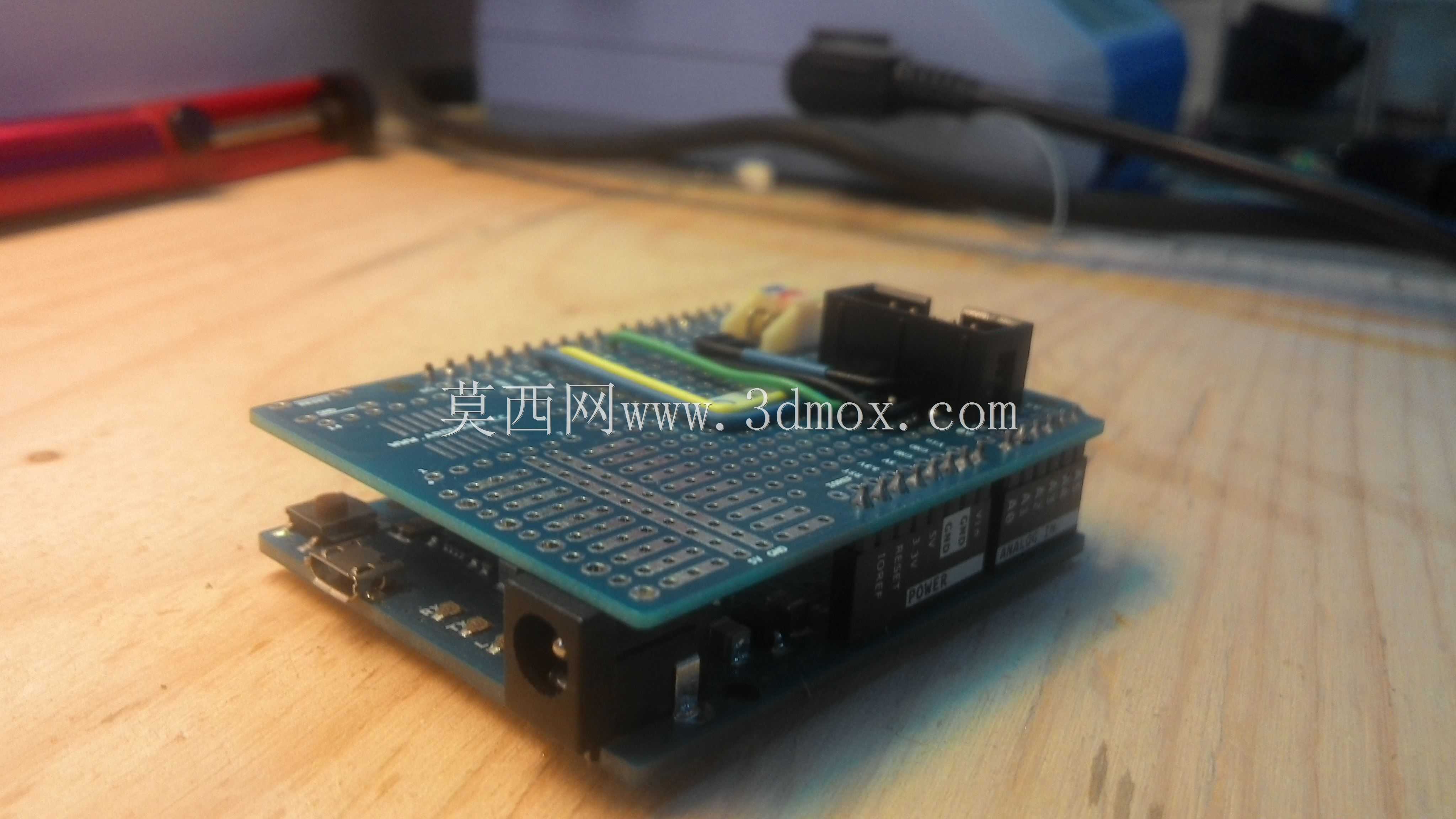

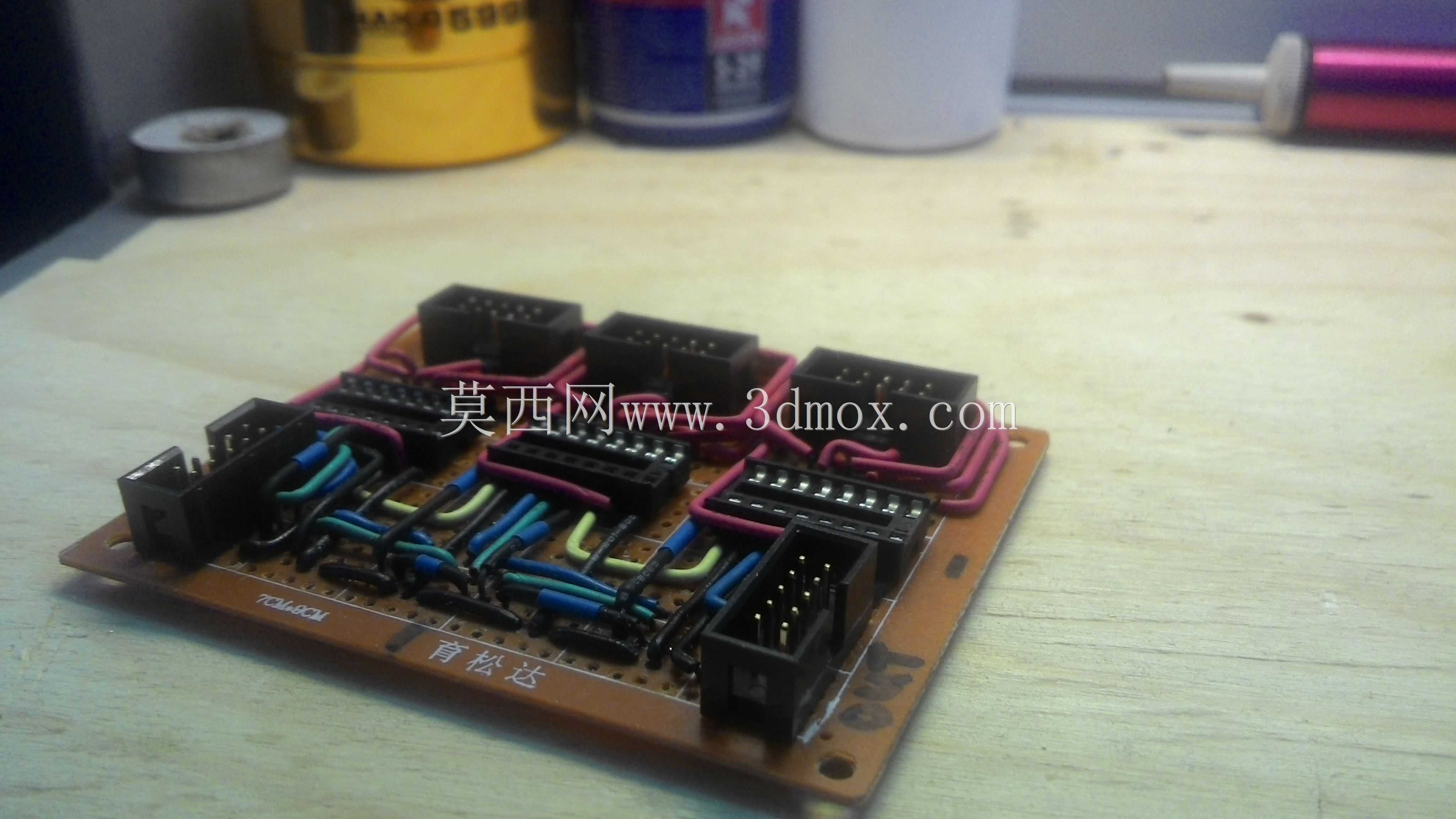

　　从功能特性层面拆解，整套装置的核心是1000颗直插式LED组成的正立方体阵列，每颗LED的引脚通过分层、分列的布线逻辑连接到底部驱动板，避免了飞线杂乱带来的信号干扰与结构不稳问题。底层控制核心采用Arduino UNO作为主控单元，搭配14片74HC595移位寄存器实现IO口扩展，仅用少量主控引脚即可完成千颗LED的独立点位控制，同时搭配10个N沟道IRFZ44N MOSFET作为层选通开关，负责每一层LED的共极端供电通断，通过人眼视觉暂留效应实现高速逐层扫描，让观察者看到稳定的立体三维图案，不会出现明显的闪烁感。

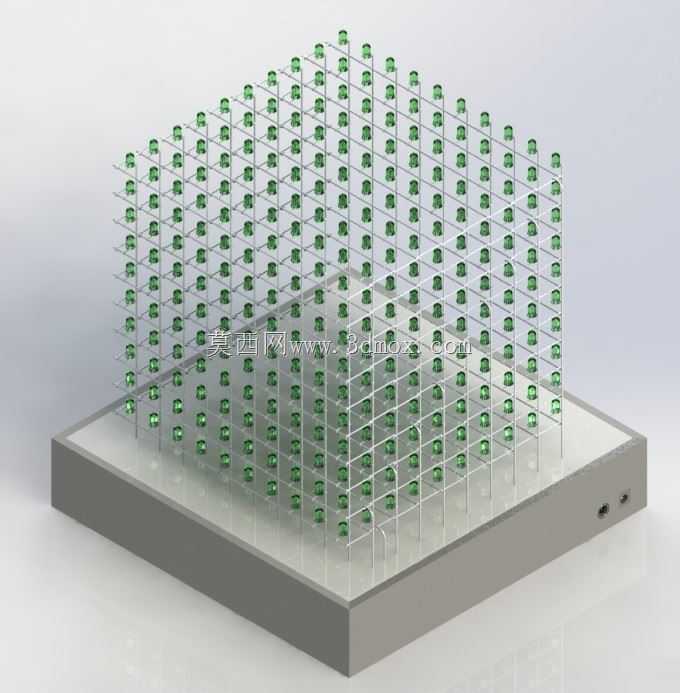

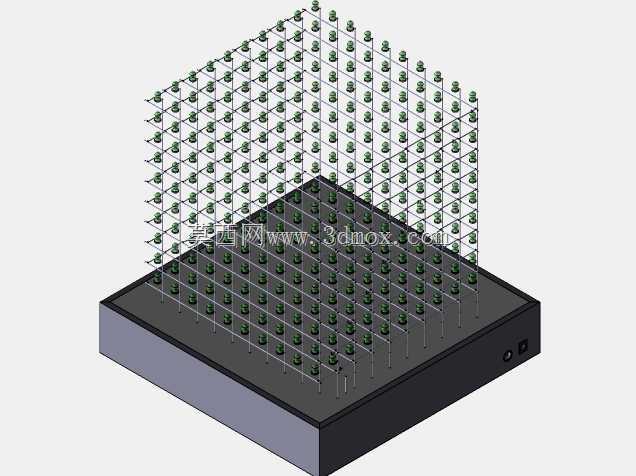

　　设计过程中首先要解决的是阵列结构的安装边界问题，整个LED阵列的单颗LED选用常规5mm直径直插绿发绿LED，相邻LED的引脚间距统一设定为10mm，保证10x10的单层阵列平面尺寸控制在90mm见方，十层堆叠后整体发光阵列的高度同样为90mm，形成规整的正立方体发光区域。底部的基座采用一体化盒式结构设计，内部预留了主控板、驱动电路板的安装螺柱位置，基座侧壁预留了USB供电接口、程序下载接口的开孔，同时在基座内部预留了足够的走线空间，避免驱动板与LED阵列引脚出现短路风险。基座的外形尺寸控制在120mm见方、高度25mm，既能够稳定支撑上方的LED阵列，不会出现重心偏移倾倒的问题，也不会因为基座过大占用过多桌面放置空间。

　　布线逻辑的设计是整套结构的核心难点，设计时将每一列LED的同位置阳极统一连接到移位寄存器的输出引脚，每一层LED的共阴极统一连接到对应MOSFET的漏极，MOSFET的栅极连接到主控的层选通引脚，这种行列分层驱动的架构，大幅减少了所需的驱动芯片数量，也降低了程序编写的复杂度。结构装配时，首先需要制作LED阵列的定位工装，保证每颗LED的安装高度一致、引脚弯折角度统一，避免阵列组装完成后出现高低不平、点位错位的问题，LED引脚焊接完成后，需要在每层阵列之间增加细绝缘支撑柱，既可以固定层间距，也能防止相邻层的引脚接触造成短路。

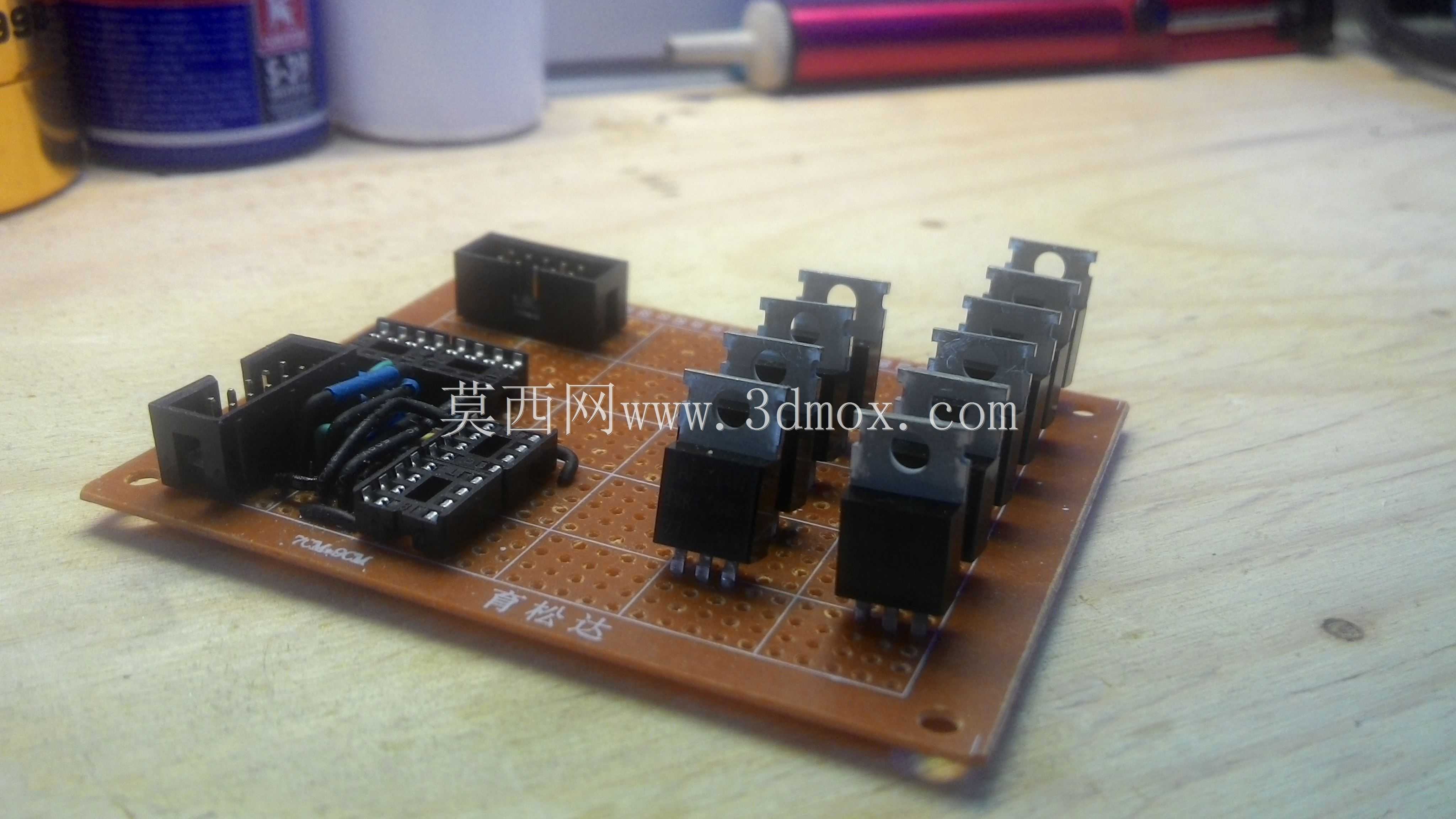

　　从实际使用的可靠性角度考虑，设计时在每路移位寄存器的输出端预留了限流电阻的焊接位置，避免LED长时间工作时电流过大造成光衰过快或者芯片烧毁，MOSFET的选型充分考虑了每层100颗LED同时点亮时的电流承载能力，IRFZ44N的导通电阻极低，大电流工作时不会出现明显的发热问题，保证装置长时间连续运行的稳定性。基座底部预留了四个防滑橡胶垫的安装位置，放置在光滑桌面时不会出现滑动，同时基座内部预留了外接电源的接线位，既可以通过USB接口5V供电，也可以外接更高功率的5V电源适配更高亮度的显示需求。整套装置的结构设计充分考虑了装配工艺性，所有零部件都可以通过常规手工焊接、螺丝固定完成组装，不需要特殊的加工设备，适合电子爱好者自行制作组装，也适合小批量生产作为创意电子教具使用。
