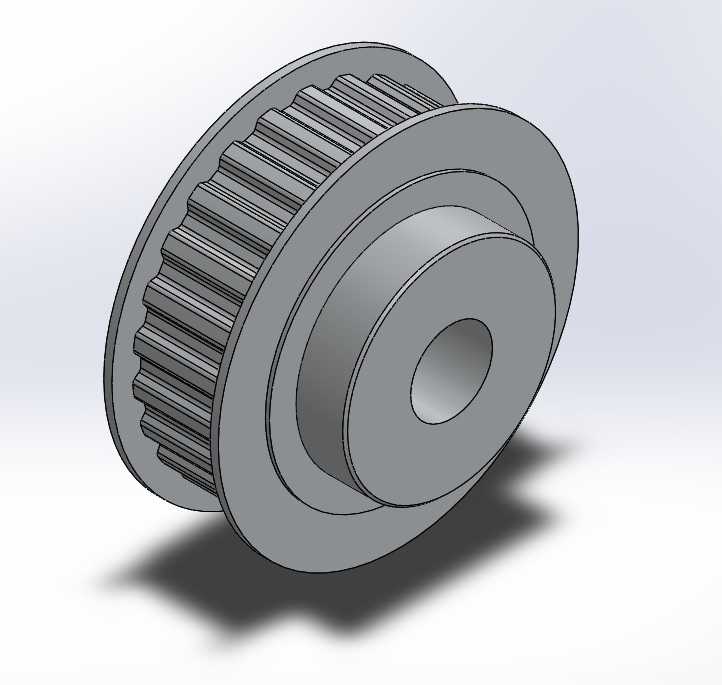

25齿高精度同步带轮传动部件

同步带轮作为啮合式带传动的核心执行部件，广泛应用于各类需要精准传动比、无滑差传动需求的工业场景中，小到桌面级自动化输送机构、办公自动化设备的动力传输单元，大到轻工包装生产线、纺织机械的主传动系统、数控机床的进给传动链路，都能见到这类带轮的应用身影。它依靠带齿与轮齿的精准啮合来传递动力，相比传统平带传动不存在打滑问题，能保证恒定的传动比，相比齿轮传动又具备缓冲减振、传动噪音低、无需复杂润滑维护的优势，适合中心距较大的动力传递布局。这款25齿规格的同步带轮，在设计阶段充分考量了中小负载传动场景的安装适配性，整体采用双侧挡边的结构设计，能有效避免同步带在高速运转过程中出现跑偏、脱带的问题，保障传动过程的运行稳定性。带轮的轮齿采用渐开线齿形优化设计，齿廓经过顺滑过渡处理，能和配套同步带的齿槽实现充分贴合，减少啮合过程中的应力集中，降低齿面磨损速率，延长整套传动组件的使用寿命。带轮中心设置的安装轴孔，可与对应直径的传动轴配合，通过键连接实现周向固定，确保动力传递过程中带轮与轴之间不会出现相对转动。从安装边界尺寸来看，这款带轮直径39mm，整体宽度21mm，适配带宽12mm的同步带使用，在进行设备结构布局时，可根据这个尺寸预留对应的安装空间，保证带轮安装后与周边机架、其他传动部件不会产生运动干涉。在实际设备装配过程中，需要保证主从动同步带轮的端面处于同一平面内，同时合理调整同步带的张紧力，避免张紧力过大加剧带齿磨损、增加轴承受力负载，或是张紧力不足导致传动跳齿、传动精度下降的问题。这款带轮的轮毂部分做了加厚设计，能提升带轮与传动轴的配合长度，增强安装后的连接刚性，即使在频繁正反转的传动工况下，也能保持稳定的连接状态，不会出现带轮晃动、传动精度丢失的问题。
