带安装脚小型微动行程开关结构设计

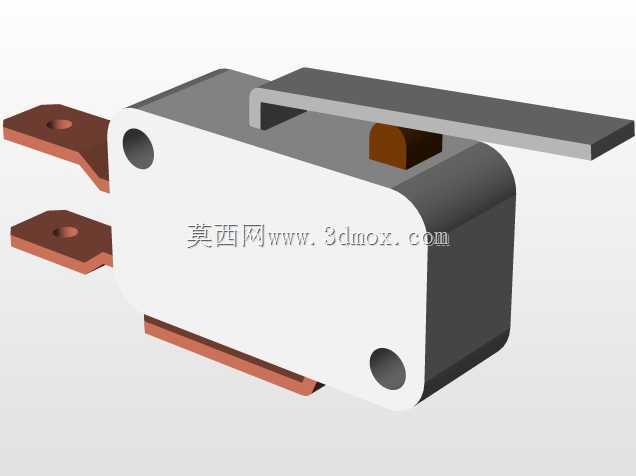

　　这款带安装固定脚的小型微动开关，是工控回路、家电控制、小型自动化设备里极为常用的触发类电气元件，日常选型中经常会碰到需要匹配安装空间、触发行程的场景，这个结构完整还原了量产微动开关的核心装配关系，能直接用于设备布局阶段的干涉校验、安装位模拟。从实际应用场景来看，这类开关常被用在设备门盖的开合检测、运动机构的行程限位、小型执行器的到位触发场景，比如小型传送带的末端到位检测、家电舱门的闭合联锁、手持电动工具的触发控制，都能见到同结构产品的身影，它的触发力小、行程短，能在极小的动作位移下完成回路通断，适合对触发灵敏度有要求的低压控制回路。从功能特性上看，这款开关采用杠杆式触发拨杆，拨杆延伸出主体壳体一段距离，

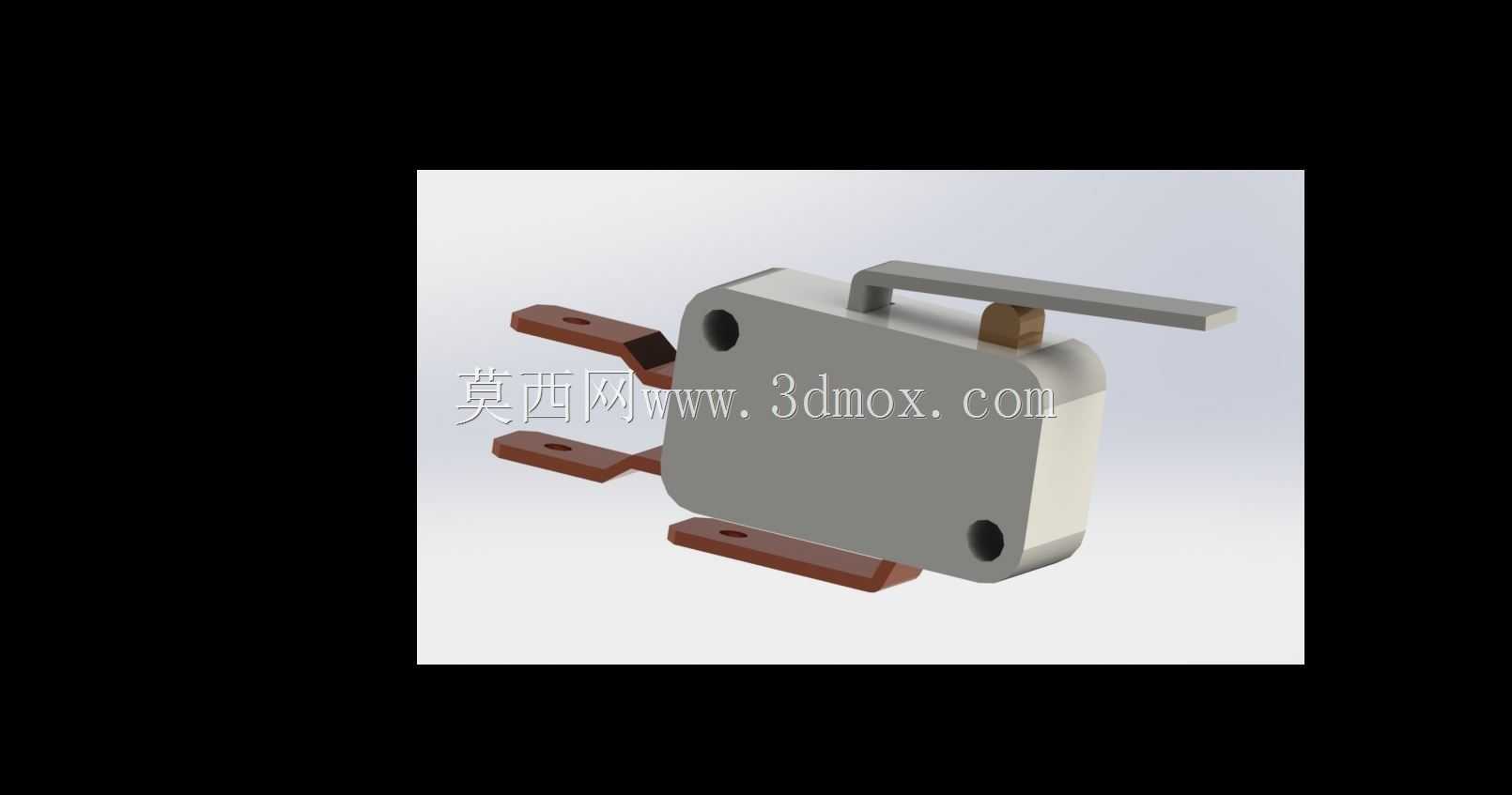

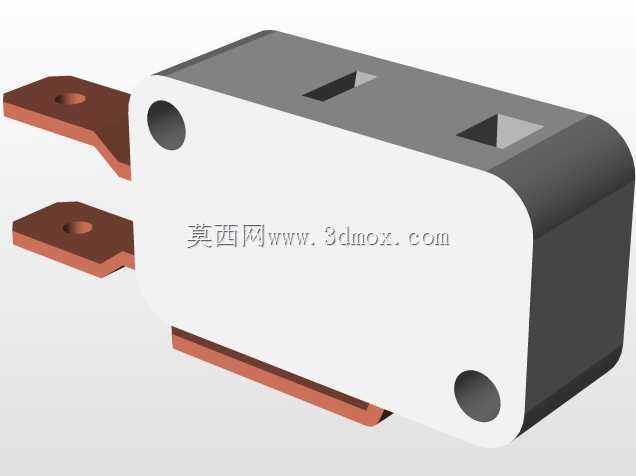

　　不需要被检测部件直接接触开关本体的触发芯，只要触碰拨杆端部就能带动内部触点完成通断动作，能适配更多非接触式直顶的安装场景；壳体侧面预留的两个圆形安装孔，搭配底部伸出的三个带孔固定接脚，既可以通过侧面孔用螺丝锁付在安装板上，也能利用底部接脚直接插焊在PCB板上，两种安装方式覆盖了板载安装、结构件固定两类常见的装配需求，三个接脚分别对应公共端、常开端、常闭端，能满足不同回路的接线逻辑需求。设计思路上，这款开关的壳体采用上下扣合的装配结构，主体外壳做了圆角过渡处理，避免安装过程中锐边划伤线材或者操作人员，拨杆与壳体的衔接位置做了限位结构，能限制拨杆的超程摆动角度，避免过度按压导致内部弹片塑性变形失效；内部的触点触发结构采用弹片式设计，

　　拨杆下压时带动弹片快速跳转完成通断，能有效减少触点拉弧，提升低压直流回路下的使用寿命，接脚与壳体的衔接位置做了防松凸台，插装或者锁线时不会出现接脚松动移位的问题。从安装边界尺寸来看，开关主体为近似矩形的块状结构，整体厚度控制在较小的范围内，适合安装在空间紧凑的设备内部，拨杆的长度经过匹配设计，触发时的有效行程在常规微动开关的标准范围内，安装孔的孔距符合行业通用的安装尺寸规范，不需要额外定制安装板就能直接替换同规格的市售产品；三个接脚的间距符合PCB插装的标准间距，做板载设计时可以直接按照模型的接脚位置绘制PCB封装，不需要反复核对实物尺寸。在做设备结构设计时，这类小型开关的安装位经常容易和周边的走线、结构筋位产生干涉，

　　直接调用这个三维模型放入装配体，就能提前校验拨杆摆动时的运动空间、接脚接线后的预留空间，避免后期打样后出现安装不上、拨杆被结构件卡住无法触发的问题；同时模型还原了开关的所有外部细节，包括安装孔的沉台深度、接脚的厚度与弯折角度，做布线模拟时也能准确计算线材的弯曲半径，让整体结构布局更合理。
